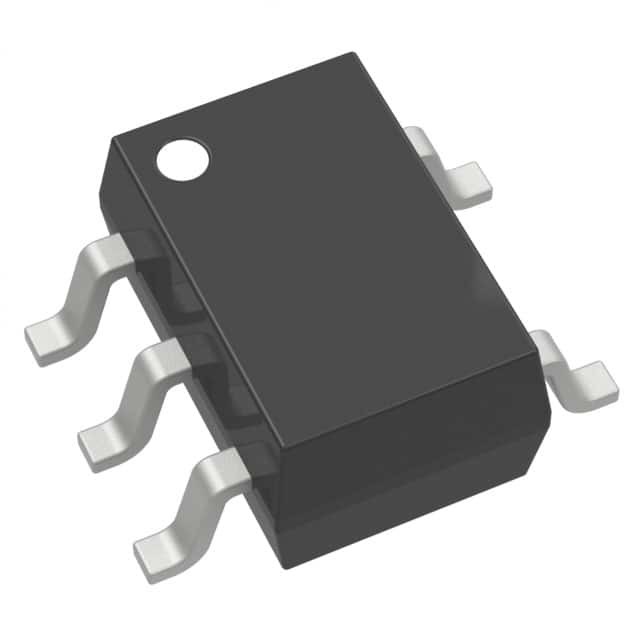

ADM823TYKSZ-R7 IC SUPERVISOR 1 채널 SC70-5 아날로그 장치 Inc.
| 브랜드 이름 | Analog Devices Inc. |
|---|---|
| 모델 번호 | ADM823TYKSZ-R7 |
| 최소 주문 수량 | 1 |
| 가격 | Based on current price |
| 포장 세부 사항 | 반 정적 봉지 & 고리 박스 |
| 배달 시간 | 3-5 일 |
| 지불 조건 | T/T |
| 공급 능력 | 재고 중 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 종류 | 단순한 리셋 / 파워온 리세트 | 전압의 수는 모니터링했습니다 | 1 |
|---|---|---|---|
| 전압 - 한계 | 3.08V | 출력 | 푸쉬풀 방식, 토템 폴 |
| 재설정 | 부 논리 | 리셋 타임아웃 | 140 부인 최저치 |
| 작동 온도 | -40°C ~ 125°C(TA) | 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 5-TSSOP, SC-70-5, SOT-353 | 공급자의 장치 패키지 | SC-70-5 |
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
| Part Number | Description | |
|---|---|---|
| ADM823TYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM823ZYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM824SYKSZ-REEL7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM824RYKSZ-REEL7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM825ZYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM823SYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM825SYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM823YYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM823LYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM825TYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM823LYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM823MYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM823RYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM823SYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM823TYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM823YYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM823ZYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM825ZYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM825LYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM825TYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM825YYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM825SYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM825MYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM825MYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM823MYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 |
제품 설명
제품 세부 정보
일반 설명
ADM823/ADM824/ADM825는 마이크로프로세서 기반 시스템에서 전원 공급 전압 수준과 코드 실행 무결성을 모니터링하는 감독 회로입니다.전원 켜기 리셋 신호를 제공하는 것 외에도, 칩 내 워치도그 타이머는 미리 설정된 타임아웃 기간 내에 스트로브가 되지 않으면 마이크로프로세서를 리셋할 수 있다.수동 리셋 입력이 세 부분에는 워치도그 입력, 수동 리셋 입력 및 출력 단계 구성의 다른 조합이 있습니다.
특징
정밀 2.5V에서 5V 전원 공급 모니터7개의 리셋 문턱 옵션: 2.19V에서 4.63V
140ms (최소) 리셋 타임아웃
워치도그 타이머 1.6초 타임아웃 (ADM823, ADM824)
수동 리셋 입력 (ADM823, ADM825)
푸시-트랙 출력 단계
리셋 (ADM823)
재설정, 재설정 (ADM824/ADM825)
낮은 전력 소비: 5μA
VCC = 1V에 유효한 보장된 리셋 출력
전원 공급 장치 고장 면역
자동차 온도 범위에서 지정
5연소 SC70 및 SOT-23 패키지
응용 프로그램
마이크로프로세서 시스템컴퓨터
컨트롤러
지능형 기기
휴대용 장비
사양
| 속성 | 속성 값 |
|---|---|
| 제조업자 | 아날로그 장치 |
| 제품 분류 | 감독자 |
| 시리즈 | ADM823 |
| 종류 | 간단한 재설정/전기 재설정 |
| 포장 | 대체 포장 |
| 단위 무게 | 0.000705 온스 |
| 장착 방식 | SMD/SMT |
| 패키지 케이스 | 5-TSSOP, SC-70-5, SOT-353 |
| 작동 온도 | -40°C ~ 125°C (TA) |
| 장착형 | 표면 마운트 |
| 출력 타입 | 밀고 당겨 |
| 공급자 제품 패키지 | SC-70-5 |
| 출력 | 밀고 당겨, 토템 스톨 |
| 재설정 | 액티브 로우 |
| 전압 모니터링 릴레 | 1 |
| 리셋 타임아웃 | 140ms 최소 |
| 전압 한계 | 3.08V |
| 최대 작동 온도 | + 125C |
| 작동 온도 범위 | - 40C |
| 가동 공급 전류 | 24 uA |
| 배터리 백업 전환 | 부호가 없습니다. |
| 공급 전압 최대 | 5.5V |
| 공급 전압-분 | 1V |
| 패키지 케이스 | SC-70-5 |
| 워치도그 타이머 | 감시견 |
| 임계 전압 | 1V ~ 5.5V |
| 입력 모니터링 | 1 입력 |
| 수동 재설정 | 수동 재설정 |
| 칩 활성화 신호 | 칩이 활성화되지 않습니다 |
| 전력 고장 감지 | 아니 |
| 재설정 지연 시간 | 280ms |
| 초전압 한계 | 3.11V |
| 저전압 문턱 | 30.04V |
설명
수퍼바이저 푸시 풀 토템 스톨 1 채널 SC-70-5
프로세서 감독자 3.08V 1 액티브 로우/푸시 풀 5핀 SC-70 T/R
감독 회로 액티브 로우 워치 도그 감독 I.C.
