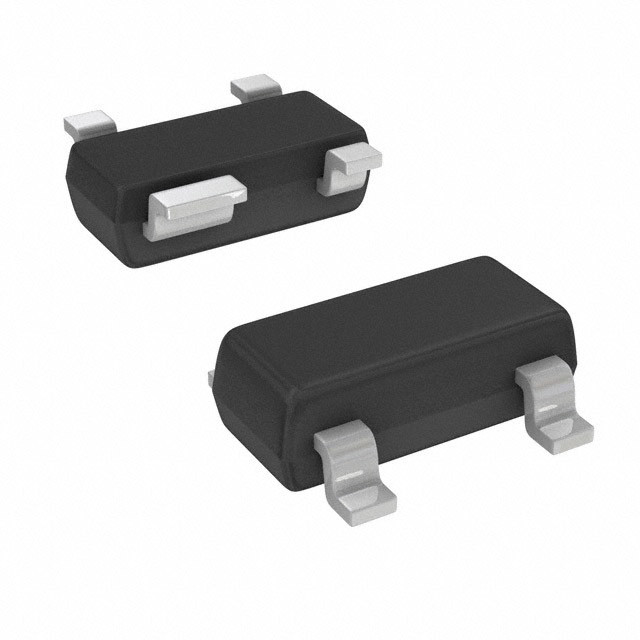

TC1270ANRVRCTR IC SUPERVISOR 1 채널 SOT143 마이크로칩 기술

무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
종류 | 단순한 리셋 / 파워온 리세트 | 전압의 수는 모니터링했습니다 | 1 |
---|---|---|---|
전압 - 한계 | 2.63V | 출력 | 오픈 드레인 또는 개방 컬렉터 |
재설정 | 부 논리 | 리셋 타임아웃 | 140 부인 최저치 |
작동 온도 | -40°C ~ 125°C(TA) | 장착형 | 표면 마운트 |
패키지 / 케이스 | TO-253-4, TO-253AA | 공급자의 장치 패키지 | SOT-143 |
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
Part Number | Description | |
---|---|---|
TC1270ANRVRCTR | IC SUPERVISOR 1 CHANNEL SOT143 | |
TC1270ATVRCTR | IC SUPERVISOR 1 CHANNEL SOT143 | |
TC1271MERCTR | IC SUPERVISOR 1 CHANNEL SOT143 | |
TC1270ANSVRCTR | IC SUPERVISOR 1 CHANNEL SOT143 | |
TC1270ANTVRCTR | IC SUPERVISOR 1 CHANNEL SOT143 | |
TC1270ALVRCTR | IC SUPERVISOR 1 CHANNEL SOT143 | |
TC1270ASVRCTR | IC SUPERVISOR 1 CHANNEL SOT143 | |
TC1270ARVRCTR | IC SUPERVISOR 1 CHANNEL SOT143 | |
TC1270AMVRCTR | IC SUPERVISOR 1 CHANNEL SOT143 | |
TC1270ANLVRCTR | IC SUPERVISOR 1 CHANNEL SOT143 | |
TC1270ANMVRCTR | IC SUPERVISOR 1 CHANNEL SOT143 | |
TC1271ALVRCTR | IC SUPERVISOR 1 CHANNEL SOT143 | |
TC1271AMVRCTR | IC SUPERVISOR 1 CHANNEL SOT143 | |
TC1271ARVRCTR | IC SUPERVISOR 1 CHANNEL SOT143 | |
TC1271ASVRCTR | IC SUPERVISOR 1 CHANNEL SOT143 | |
TC1271ATVRCTR | IC SUPERVISOR 1 CHANNEL SOT143 | |
TC1270TERCTR | IC SUPERVISOR 1 CHANNEL SOT143 | |
TC1270RERCTR | IC SUPERVISOR 1 CHANNEL SOT143 | |
TC1271SERCTR | IC SUPERVISOR 1 CHANNEL SOT143 | |
TC1270LERCTR | IC SUPERVISOR 1 CHANNEL SOT143 | |
TC1271RERCTR | IC SUPERVISOR 1 CHANNEL SOT143 | |
TC1271TERCTR | IC SUPERVISOR 1 CHANNEL SOT143 | |
TC1271LERCTR | IC SUPERVISOR 1 CHANNEL SOT143 | |
TC1271FERCTR | IC SUPERVISOR 1 CHANNEL SOT143 | |
TC1270MERCTR | IC SUPERVISOR 1 CHANNEL SOT143 | |
TCM811MERCTR | IC SUPERVISOR 1 CHANNEL SOT143 | |
TCM812MERCTR | IC SUPERVISOR 1 CHANNEL SOT143 | |
TCM812TERCTR | IC SUPERVISOR 1 CHANNEL SOT143 | |
TCM811SERCTR | IC SUPERVISOR 1 CHANNEL SOT143 | |
TCM812SERCTR | IC SUPERVISOR 1 CHANNEL SOT143 | |
TCM812RERCTR | IC SUPERVISOR 1 CHANNEL SOT143 | |
TCM812LERCTR | IC SUPERVISOR 1 CHANNEL SOT143 | |
TCM811RERCTR | IC SUPERVISOR 1 CHANNEL SOT143 | |
TCM811LERCTR | IC SUPERVISOR 1 CHANNEL SOT143 | |
TCM811TERCTR | IC SUPERVISOR 1 CHANNEL SOT143 | |
TCM812FERCTR | IC SUPERVISOR 1 CHANNEL SOT143 | |
TC1270FERCTR | IC SUPERVISOR 1 CHANNEL SOT143 | |
TC1270SERCTR | IC SUPERVISOR 1 CHANNEL SOT143 | |
TCM811FERCTR | IC SUPERVISOR 1 CHANNEL SOT143 |
제품 설명
제품 세부 정보
일반 설명
오늘날 마이크로 컨트롤러의 많은 응용 분야에서는 저전력 상태가 발생할 수 있도록 주의해야 합니다.여러 가지 시스템 문제를 일으킬 수 있습니다. 가장 일반적인 원인은 시스템 공급이 일시적으로 작동 수준 이하로 떨어지는 갈색 상태입니다.두 번째 가장 흔한 원인은 천천히 붕괴되는 전원 공급 장치가 휘발성 메모리 (RAM) 를 유지하기에 충분한 전압 없이 마이크로 컨트롤러가 명령어를 실행하기 시작할 때입니다., 따라서 불확실한 결과를 생산합니다.
특징:
• 정밀 전압 모니터- 2.63V, 2.93V, 3.08V, 4.38V 및 4.63V 트립 포인트 (유례)
• 수동 리셋 입력
• 타임 아웃 지연 재설정:
- 표준: 280ms (유례)
선택: 2.19 ms, 35 ms (유례)
전력 소비 ≤15 μA 최대
• 전원을 켜는 동안 출력 장애가 없습니다.
• 활성 저출력 옵션:
- 푸시 풀 출력 및 오픈 드레인 출력
• 액티브 높은 출력 옵션:
- 푸시-트랙 출력
• 대체 (특구와 호환)
- TC1270, TC1271
- TCM811, TCM812
• 완전 한 정적 설계
• 저전압 작동 (1.0V)
• ESD 보호:
- ≥4kV 인체 모델 (HBM)
- ≥400V 기계 모델 (MM)
• 확장 된 (E) 온도 범위:
-40°C ~ +125°C
• 패키지 옵션:
- 4연소 SOT-143
- 5연소 SOT-23
이름?
사양
속성 | 속성 값 |
---|---|
제조업자 | 마이크로칩 기술 |
제품 분류 | 감독자 |
시리즈 | - |
종류 | 간단한 재설정/전기 재설정 |
포장 | 테이프 & 롤 (TR) |
장착 방식 | SMD/SMT |
패키지 케이스 | TO-253-4, TO-253AA |
작동 온도 | -40°C ~ 125°C (TA) |
장착형 | 표면 마운트 |
공급자 제품 패키지 | SOT-143 |
출력 | 개방된 배수 또는 개방된 수집기 |
재설정 | 액티브 로우 |
전압 모니터링 릴레 | 1 |
리셋 타임아웃 | 140ms 최소 |
전압 한계 | 2.63V |
최대 작동 온도 | + 125C |
작동 온도 범위 | - 40C |
가동 공급 전류 | 10 uA |
공급 전압 최대 | 5.5V |
공급 전압-분 | 1V |
패키지 케이스 | SOT-143-4 |
워치도그 타이머 | 경비견 이 없다 |
임계 전압 | 1V ~ 5.5V |
입력 모니터링 | 1 입력 |
수동 재설정 | 수동 재설정 |
초전압 한계 | 2.82V |
저전압 문턱 | 2.72V |
제조자 부분# | 설명 | 제조업자 | 비교 |
UIC811G-B-AD4-R 전력 회로 |
전원 공급 지원 회로, 고정, 1 채널, PDSO4, HALOGEN FREE, SOT-143, 4 PIN | 유니소닉 테크놀로지 Co Ltd | TC1270ANRVRCTR 대 UIC811G-B-AD4-R |
PT7M7811STBE 전력 회로 |
전원 공급 지원 회로, 고정, 1 채널, +2.93VV, PDSO4, GREEN, SOT-143, 4 PIN | 다이오드 인코어레이트 | TC1270ANRVRCTR 대 PT7M7811STBE |
STM6315SGW13F 전력 회로 |
1 채널 전원 공급 지원 CKT, PDSO4, ROHS 컴플라이언트, SOT-143, 4 PIN | STM이크로전자 | TC1270ANRVRCTR 대 STM6315SGW13F |
STM6315MGW13F 전력 회로 |
1 채널 전원 공급 지원 CKT, PDSO4, ROHS 컴플라이언트, SOT-143, 4 PIN | STM이크로전자 | TC1270ANRVRCTR 대 STM6315MGW13F |
TC1270ANTVRCTR 전력 회로 |
1 채널 전원 공급 지원 CKT, PDSO4, 납 없는, 플라스틱, SOT-143, 4 PIN | 마이크로칩 테크놀로지 | TC1270ANRVRCTR 대 TC1270ANTVRCTR |
TC1270ANSVRCTR 전력 회로 |
1 채널 전원 공급 지원 CKT, PDSO4, 납 없는, 플라스틱, SOT-143, 4 PIN | 마이크로칩 테크놀로지 | TC1270ANRVRCTR 대 TC1270ANSVRCTR |
PT7M7811STBEX 전력 회로 |
전원 공급 지원 회로, 고정, 1 채널, +2.93VV, PDSO4, SOT-143, 4 PIN | 다이오드 인코어레이트 | TC1270ANRVRCTR 대 PT7M7811STBEX |
STM6315RGW13F 전력 회로 |
오픈 드레인 마이크로프로세서 재설정 | STM이크로전자 | TC1270ANRVRCTR 대 STM6315RGW13F |
STM6315RAW13F 전력 회로 |
오픈 드레인 마이크로프로세서 재설정 | STM이크로전자 | TC1270ANRVRCTR 대 STM6315RAW13F |
TC1270ANLVRCTR 전력 회로 |
1 채널 전원 공급 지원 CKT, PDSO4, 납 없는, 플라스틱, SOT-143, 4 PIN | 마이크로칩 테크놀로지 | TC1270ANRVRCTR 대 TC1270ANLVRCTR |
설명
감독자 오픈 드레인 또는 오픈 컬렉터 1 채널 SOT-143
프로세서 감독자 2.77V 1 액티브 저/오픈 드레인 자동차 4-핀 ((3+Tab) SOT-143 T/R
감시 회로 4Pin UP 리셋 Mon 2.63V 리셋 스레시
