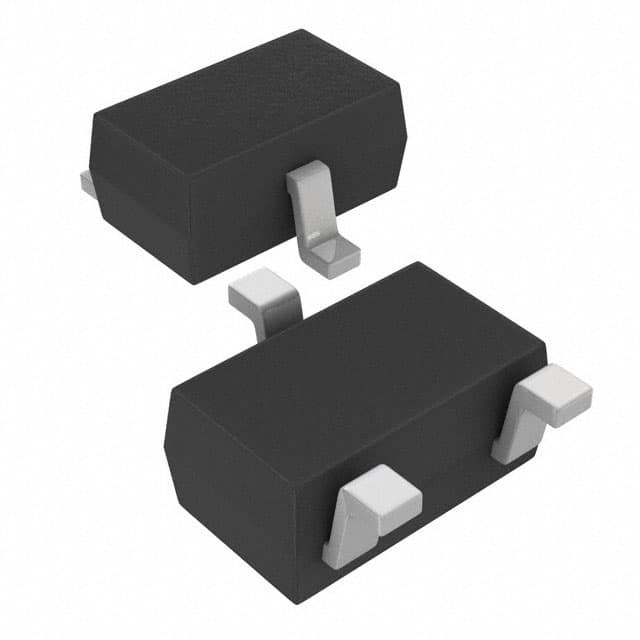

TCM809RVLB713 IC SUPERVISOR 1 채널 SC70-3 마이크로칩 기술

무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
종류 | 단순한 리셋 / 파워온 리세트 | 전압의 수는 모니터링했습니다 | 1 |
---|---|---|---|
전압 - 한계 | 2.63V | 출력 | 푸쉬풀 방식, 토템 폴 |
재설정 | 부 논리 | 리셋 타임아웃 | 140 부인 최저치 |
작동 온도 | -40°C ~ 125°C(TA) | 장착형 | 표면 마운트 |
패키지 / 케이스 | SC-70, SOT-323 | 공급자의 장치 패키지 | SC-70-3 |
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
Part Number | Description | |
---|---|---|
TCM809RVLB713 | IC SUPERVISOR 1 CHANNEL SC70-3 | |
TCM809TVLB713 | IC SUPERVISOR 1 CHANNEL SC70-3 | |
TCM809LVLB713 | IC SUPERVISOR 1 CHANNEL SC70-3 | |
MCP111T-240E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
MCP111T-270E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
MCP111T-195I/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
MCP103T-270E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
MCP131T-315E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
MCP121T-300E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
TCM809SVLB713 | IC SUPERVISOR 1 CHANNEL SC70-3 | |
TCM809ZVLB713 | IC SUPERVISOR 1 CHANNEL SC70-3 | |
TCM810MVLB713 | IC SUPERVISOR 1 CHANNEL SC70-3 | |
TCM810LVLB713 | IC SUPERVISOR 1 CHANNEL SC70-3 | |
MCP102T-450E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
MCP111T-290E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
MCP112T-270E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
MCP112T-240E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
MCP112T-300E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
MCP111T-475E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
MCP112T-290E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
MCP121T-315E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
MCP131T-195I/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
MCP131T-270E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
MCP121T-475E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
MCP102T-195I/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
MCP121T-450E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
MCP103T-240E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
MCP102T-475E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
MCP121T-195I/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
MCP131T-240E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
MCP102T-270E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
MCP121T-270E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
MCP131T-300E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
MCP102T-300E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
TCM810TVLB713 | IC SUPERVISOR 1 CHANNEL SC70-3 | |
MCP111T-315E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
MCP103T-450E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
MCP103T-300E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
MCP103T-195I/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
TCM809JVLB713 | IC SUPERVISOR 1 CHANNEL SC70-3 | |
MCP121T-240E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
TCM810SVLB713 | IC SUPERVISOR 1 CHANNEL SC70-3 | |
MCP102T-315E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
TCM809MVLB713 | IC SUPERVISOR 1 CHANNEL SC70-3 | |
TCM810JVLB713 | IC SUPERVISOR 1 CHANNEL SC70-3 | |
TCM810RVLB713 | IC SUPERVISOR 1 CHANNEL SC70-3 | |
TCM810ZVLB713 | IC SUPERVISOR 1 CHANNEL SC70-3 | |
MCP112T-195I/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
MCP111T-300E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
MCP111T-450E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
MCP112T-315E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
MCP112T-450E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
MCP112T-475E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
MCP131T-450E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
MCP131T-475E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
MCP103T-315E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
MCP102T-240E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
MCP103T-475E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
MCP111T-270E/LBVAO | IC SUPERVISOR 1 CHANNEL SC70-3 | |
MCP111T-300E/LBVAO | IC SUPERVISOR 1 CHANNEL SC70-3 | |
MCP111T-315E/LBVAO | IC SUPERVISOR 1 CHANNEL SC70-3 | |
MCP131T-240E/LBVAO | IC SUPERVISOR 1 CHANNEL SC70-3 | |
MCP131T-270E/LBVAO | IC SUPERVISOR 1 CHANNEL SC70-3 |
제품 설명
제품 세부 정보
일반 설명
TCM809 및 TCM810은 디지털 시스템에서 VDD를 모니터링하고 필요한 경우 호스트 프로세서에 리셋 신호를 제공하는 데 설계된 비용 효율적인 시스템 감독 회로입니다.외부 부품이 필요하지 않습니다..
특징
• 2.5V, 3.0V, 3.3V, 5.0V 명목 시스템 전압 공급 장치에 대한 정밀 VDD 모니터• 140msec 최소 재설정 시간
• RESET 출력 VDD = 1.0V (TCM809)
• 낮은 공급 전류, 9 μA (typ.)
• VDD 일시 면역
• 소형 3 핀 SC-70 및 SOT-23B 패키지
• 외부 부품 이 없다
• 푸시-플러 리셋 출력
• 온도 범위:
- 산업용, SC-70 (E): -40°C ~ +85°C
- 확장, SOT-23, SC-70 (V): -40°C ~ +125°C
신청서
• 컴퓨터• 임베디드 시스템
• 배터리 를 이용 하는 장비
• 중요 마이크로 컨트롤러 전원 공급 모니터링
• 자동차
사양
속성 | 속성 값 |
---|---|
제조업자 | 마이크로칩 기술 |
제품 분류 | 감독자 |
시리즈 | - |
종류 | 간단한 재설정/전기 재설정 |
포장 | 대체 포장 |
단위 무게 | 0.000219 온스 |
장착 방식 | SMD/SMT |
패키지 케이스 | SC-70, SOT-323 |
작동 온도 | -40°C ~ 125°C (TA) |
장착형 | 표면 마운트 |
출력 타입 | 액티브 로브 푸시-트랙 |
공급자 제품 패키지 | SC-70-3 |
출력 | 밀고 당겨, 토템 스톨 |
재설정 | 액티브 로우 |
전압 모니터링 릴레 | 1 |
리셋 타임아웃 | 140ms 최소 |
전압 한계 | 2.63V |
Pd-전력 분산 | 174mW |
최대 작동 온도 | + 125C |
작동 온도 범위 | - 40C |
가동 공급 전류 | 9 uA |
배터리 백업 전환 | 부호가 없습니다. |
공급 전압 최대 | 5.5V |
공급 전압-분 | 1V |
패키지 케이스 | SC-70-3 |
워치도그 타이머 | 경비견 이 없다 |
임계 전압 | 2.5V 3V 3.3V 5V |
입력 모니터링 | 1 입력 |
수동 재설정 | 수동 재설정 안 됩니다 |
칩 활성화 신호 | 칩이 활성화되지 않습니다 |
전력 고장 감지 | 아니 |
재설정 지연 시간 | 560ms |
초전압 한계 | 2.66V |
저전압 문턱 | 2.59V |
설명
수퍼바이저 푸시 풀 토템 폴 1 채널 SC-70-3
프로세서 감독자 2.63V 1 액티브 로우/푸시 풀 3-핀 SC-70 T/R
감독 회로 마이크로 프로세서 2.63V
