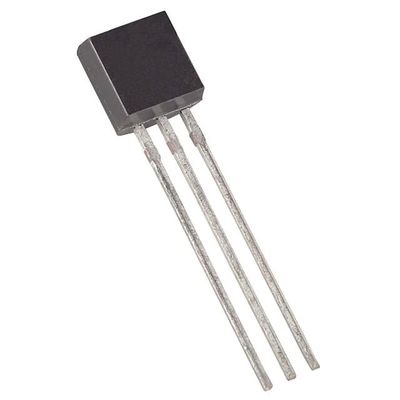

DS1233-15+ IC SUPERVISOR 1 CHANNEL TO92-3 Analog Devices Inc./Maxim 통합

무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
종류 | 단순한 리셋 / 파워온 리세트 | 전압의 수는 모니터링했습니다 | 1 |
---|---|---|---|
전압 - 한계 | 4.125V | 출력 | 오픈 드레인 또는 개방 컬렉터 |
재설정 | 부 논리 | 리셋 타임아웃 | 최소 250ms |
작동 온도 | -40°C ~ 85°C (TA) | 장착형 | 구멍을 통해 |
패키지 / 케이스 | TO-226-3, TO-92-3(TO-226AA) | 공급자의 장치 패키지 | TO-92-3 |
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
Part Number | Description | |
---|---|---|
DS1233-15+ | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1233D-5+ | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1233-10+ | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1233D-15+ | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1811-10+ | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1812-5+ | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1812-10+ | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1813-10+ | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1233A-15+ | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1233M-55+ | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1816-10+ | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1811-5+ | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1810-10+ | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1818-10+ | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1233-5+ | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1233D-10+ | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1233A-10+ | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1813-5+ | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1817-10+ | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1813-15+T | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1813-15+ | IC 4.13V W/PB 15% TO92-3 | |
DS1818-5+ | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1833-10 | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1833-5 | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1810-10 | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1810-5 | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1811-5 | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1811-10 | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1811-15 | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1813-5 | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1818-10 | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1815-10 | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1813-10 | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1812-10 | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1812-5 | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1233D-5 | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1233M-55 | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1233D-15 | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1233D-10 | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1233-5 | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1233-10 | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1233A-15 | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1833-15 | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1233-15 | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1233M-5 | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1233A-10 | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1233M-3 | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1818-20 | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1817-5 | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1813-15 | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1818-5 | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1810-15 | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1815-5 | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1815-20 | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1812-15 | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1817-10 | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1816-20 | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1816-10 | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1816-5 | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1817-20 | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1833-10+ | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1833-5+ | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1233M-5+ | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1815-20+ | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1815-5+ | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1816-20+ | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1816-5+ | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1817-20+ | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1817-5+ | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1833-15+ | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1233M-3+ | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1810-15+ | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1810-5+ | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1811-15+ | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1816-10+T | IC SUPERVISOR 1 CHANNEL TO92-3 | |
DS1815-10+ | IC 2.88V P-P 10% TO92-3 |
제품 설명
제품 세부 정보
설명
DS1233A EconoReset는 마이크로프로세서에 필요한 두 가지 조건, 즉 전원 공급과 외부 오버라이드를 모니터링합니다.정밀 온도 보상 기준 및 비교 회로 (VCC) 는 전원 공급 장치 상태를 모니터링하는 데 사용됩니다.용량 이상 상태가 검출되면 내부 전력 고장 신호가 생성되며 힘은 활성 상태로 재설정됩니다.재설정 신호는 전원 공급 장치와 프로세서가 안정되도록 약 350ms 동안 활성 상태로 유지됩니다.DS1233A의 두 번째 기능은 버튼 리셋 제어입니다. DS1233A는 버튼 폐쇄를 제거하고 방출 시 350ms 리셋 펄스를 생성합니다.
특징
전력 고장 후 자동으로 마이크로 프로세서를 다시 시작합니다외부 오버라이드를 위해 모니터 버튼
내부 회로는 버튼 스위치를 제거합니다
VCC 후 350ms 재설정을 유지합니다
방출
정확 10% 또는 15% 마이크로 프로세서 3.3V 전원 공급 모니터링
분리된 부품의 필요성을 줄입니다.
정밀 온도 보상 전압 참조 및 전압 센서
저렴한 TO-92 패키지 또는 표면 장착 SOT-223 패키지
내부 5kp-up 저항
작동 온도 -40C ~ +85C
사양
속성 | 속성 값 |
---|---|
제조업자 | 맥심 통합 |
제품 분류 | 감독자 |
시리즈 | 에코노 리셋 |
종류 | 간단한 재설정/전기 재설정 |
포장 | 대용품 대체 포장재 |
단위 무게 | 00.016000온스 |
장착 방식 | 구멍을 통해 |
패키지 케이스 | TO-226-3, TO-92-3 (TO-226AA) |
작동 온도 | -40°C ~ 85°C (TA) |
장착형 | 구멍을 통해 |
출력 타입 | 액티브 로브 오픈 드레인 푸시 풀 |
공급자 제품 패키지 | TO-92-3 |
출력 | 개방된 배수 또는 개방된 수집기 |
재설정 | 액티브 로우 |
전압 모니터링 릴레 | 1 |
리셋 타임아웃 | 최소 250 ms |
전압 한계 | 4.125V |
최대 작동 온도 | + 85 C |
작동 온도 범위 | - 40C |
가동 공급 전류 | 50 uA |
배터리 백업 전환 | 부호가 없습니다. |
부분-#-위명 | 90-12330+015 DS1233 |
공급 전압 최대 | 5.5V |
공급 전압-분 | 1.2V |
패키지 케이스 | TO-92-3 |
워치도그 타이머 | 경비견 이 없다 |
임계 전압 | 5V |
입력 모니터링 | 1 입력 |
수동 재설정 | 수동 재설정 |
칩 활성화 신호 | 칩이 활성화되지 않습니다 |
전력 고장 감지 | 네 |
재설정 지연 시간 | 450ms |
초전압 한계 | 4.24V |
저전압 문턱 | 4V |
기능적 호환성 부품
양식, 패키지, 기능적 호환성 부품
제조자 부분# | 설명 | 제조업자 | 비교 |
DS1233-15 전력 회로 |
전원 공급 지원 회로, 고정, 1 채널, +4.13VV, CMOS, PBCY3, TO-92, 3 PIN | 댈러스 반도체 | DS1233-15+ 대 DS1233-15 |
DS1233-15+T&R 전력 회로 |
전원 공급 지원 회로, 고정, 1 채널, +4.13V, CMOS, PBCY3, ROHS 컴플라이언트, TO-92, 3 PIN | Maxim 통합 제품 | DS1233-15+ 대 DS1233-15+T&R |
DS1233-15/T&R 전력 회로 |
전원 공급 지원 회로, 고정, 1 채널, +4.13VV, CMOS, PBCY3, TO-92, 3 PIN | Maxim 통합 제품 | DS1233-15+ 대 DS1233-15/T&R |
DS1233-15N 전력 회로 |
전원 공급 지원 회로, 고정, 1 채널, +4.13VV, CMOS, PBCY3, | Maxim 통합 제품 | DS1233-15+ 대 DS1233-15N |
설명
감독자 오픈 드레인 또는 오픈 컬렉터 1 채널 TO-92-3
감시 회로 5V EconoReset
