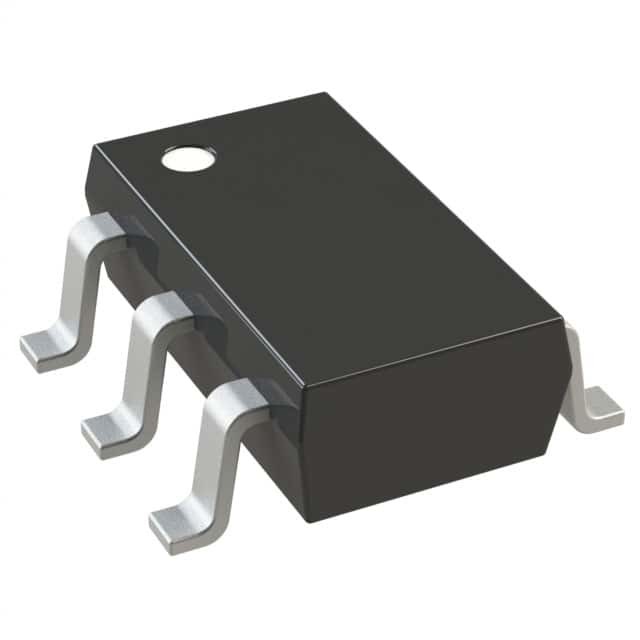

ADM6316DZ26ARJZ-R7 IC SUPERVISOR 1 채널 SOT23-5 아날로그 디바이스
| 브랜드 이름 | Analog Devices Inc. |
|---|---|
| 모델 번호 | ADM6316DZ26ARJZ-R7 |
| 최소 주문 수량 | 1 |
| 가격 | Based on current price |
| 포장 세부 사항 | 반 정적 봉지 & 고리 박스 |
| 배달 시간 | 3-5 일 |
| 지불 조건 | T/T |
| 공급 능력 | 재고 중 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 종류 | 단순한 리셋 / 파워온 리세트 | 전압의 수는 모니터링했습니다 | 1 |
|---|---|---|---|
| 전압 - 한계 | 2.63V | 출력 | 푸쉬풀 방식, 토템 폴 |
| 재설정 | 부 논리 | 리셋 타임아웃 | 최소 1.12초 |
| 작동 온도 | -40°C ~ 85°C (TA) | 장착형 | 표면 마운트 |
| 패키지 / 케이스 | SC-74A, SOT-753 | 공급자의 장치 패키지 | SOT-23-5 |
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
| Part Number | Description | |
|---|---|---|
| ADM6316DZ26ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6320CZ29ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6320CY29ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM823SYRJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6316CY29ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8323WCC29ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6306D331ARJZ-R7 | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| ADM6316AY29ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6318CZ28ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6320CY46ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6316DZ31ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM825SYRJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6321AY31ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6320CZ27ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6318CY46ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM825LYRJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6319B25ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8322WC26ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8321WAY30ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8316WAY27ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6823VYRJZ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8323WCC46ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6306D131ARJZ1R7 | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| ADM6318BX49ARJZ-R7 | ADM6318BX49ARJZ-R7 | |
| ADM6322C29ARJZ-RL7 | WATCHDOG SUPERVISOR MR. IC. | |
| ADM823TYRJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6322C46ARJZ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6320BX45ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6320BX33ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6320CY31ARJZ-R7 | ADM6320CY31ARJZ-R7 | |
| ADM6318CY29ARJZ-R7 | ADM6318CY29ARJZ-R7 | |
| ADM6316CW25ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6316AZ29ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6316AY27ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM823LYRJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6319C46ARJZ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6306D331ARJZ1R7 | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| ADM6316BX30ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6319C29ARJZ-RL7 | IC SUPERVISOR MANUAL RST SOT23-5 | |
| ADM6319B31ARJZ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6321AY30ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM825TYRJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6321CY46ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8322WC31ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8321WAX30ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8320WBX3NARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8320WCY29ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8322WC46ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8320WCZ29ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8316WDZ30ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8316WBX30ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8318WCY46ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8319WB31ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6823RYRJZ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6823SYRJZ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6823TYRJZ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6823WYRJZ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8321WAW30ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8324WCA29ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6305D3ARJZ-RL7 | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| ADM6306D330ARJZ-R7 | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| ADM6306D131ARJZ-R7 | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| ADM6306D346ARJZ-R7 | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| ADM6305D3ARJZ1-RL7 | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| ADM823RYRJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6316CY46ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8316WBX46ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6320CX29ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6320CZ29ARJ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6321BZ25ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8324WAH29ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM823MYRJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6316BX46ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM825RYRJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6316CY26ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM824SYRJZ-REEL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM824LYRJZ-REEL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6316DZ26ARJ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6321AY43ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8322WB26ARJZRL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8320WCZ33ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8321WCY46ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8324WCA46ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8316WDW49ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6823ZYRJZ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6306D329ARJZ-R7 | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| ADM6306D344ARJZ-R7 | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| ADM6320CY29ARJ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6320CY46ARJ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM823RYRJ-R7 | IC SUPERVISOR W/RESET SOT23-5 | |
| ADM823SYRJ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM823TYRJ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM825MYRJ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6322C46ARJ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6321CY46ARJ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6319C46ARJ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6320CW33ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6319C29ARJ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6318CZ28ARJ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6318CY46ARJ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6318CY45ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6316CY29ARJ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6316CY46ARJ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6316DZ31ARJ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM823LYRJ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM825LYRJ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM825RYRJ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM825SYRJ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM825TYRJ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6316BX32ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23 | |
| ADM6321AX29ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 |
제품 설명
제품 세부 정보
일반 설명
ADM6316/ADM6317/ADM6318/ADM6319/ADM6320/ADM6321/ADM6322은 마이크로프로세서 기반 시스템에서 전원 공급 전압 수준과 코드 실행 무결성을 모니터링하는 감독 회로입니다.전원 재설정 신호를 제공하는 것뿐만 아니라, 칩 내 워치도그 타이머는 미리 설정된 타임아웃 기간 내에 스트로브가 되지 않으면 마이크로프로세서를 다시 설정할 수 있습니다.리셋 신호는 또한 수동 리셋 입력을 통해 외부 버튼을 통해 주장 될 수 있습니다7개의 장치에는 워치도그 입력, 수동 리셋 입력, 출력 단계 구성의 다양한 조합이 있습니다.
특징
26 재설정 문턱 옵션2.5V에서 5V까지 100mV 증가
4개의 리셋 타임아웃 옵션
1 ms, 20 ms, 140 ms 및 1120 ms (최저)
4 개의 워치도그 타임아웃 옵션
6.3 ms, 102 ms, 1600 ms, 그리고 25.6 sec (유례적으로)
수동 리셋 입력
출력 단계 재설정
밀고 당기는 액티브 로프
오픈 드레인 액티브 로프
눌러서 당기는 액티브 하이
낮은 전력 소비: 5μA
VCC = 1V에 유효한 보장된 리셋 출력
전원 공급 장치 고장 면역
산업용 온도 범위에서 지정
5연소 SOT-23 패키지
응용 프로그램
마이크로프로세서 시스템
컴퓨터
컨트롤러
지능형 기기
휴대용 장비
사양
| 속성 | 속성 값 |
|---|---|
| 제조업자 | 아날로그 장치 |
| 제품 분류 | 감독자 |
| 시리즈 | ADM6316 |
| 종류 | 간단한 재설정/전기 재설정 |
| 포장 | 대체 포장 |
| 단위 무게 | 00.001058 온스 |
| 장착 방식 | SMD/SMT |
| 패키지 케이스 | SC-74A, SOT-753 |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 장착형 | 표면 마운트 |
| 출력 타입 | 밀고 당겨 |
| 공급자 제품 패키지 | SOT-23-5 |
| 출력 | 밀고 당겨, 토템 스톨 |
| 재설정 | 액티브 로우 |
| 전압 모니터링 릴레 | 1 |
| 리셋 타임아웃 | 1.12초 최소 |
| 전압 한계 | 2.63V |
| 최대 작동 온도 | + 85 C |
| 작동 온도 범위 | - 40C |
| 가동 공급 전류 | 20 uA |
| 배터리 백업 전환 | 부호가 없습니다. |
| 공급 전압 최대 | 5.5V |
| 공급 전압-분 | 1V |
| 패키지 케이스 | SOT-23-5 |
| 워치도그 타이머 | 감시견 |
| 임계 전압 | 2.5V ~ 5V |
| 입력 모니터링 | 1 입력 |
| 수동 재설정 | 수동 재설정 |
| 칩 활성화 신호 | 칩이 활성화되지 않습니다 |
| 전력 고장 감지 | 아니 |
| 재설정 지연 시간 | 2240ms |
| 초전압 한계 | 20.669V |
| 저전압 문턱 | 20.591V |
| 제조자 부분# | 설명 | 제조업자 | 비교 |
| ADM6316DZ26ARJZ-R7 전력 회로 |
1 채널 전력 공급 관리 CKT, PDSO5, ROHS 컴플라이언트, MO-178AA, SOT-23, 5 PIN | 로체스터 전자제품 LLC | ADM6316DZ26ARJZ-R7 대 ADM6316DZ26ARJZ-R7 |
| ADM6316DZ26ARJ-RL7 전력 회로 |
1 채널 전력 공급 관리 CKT, PDSO5, MO-178AA, SOT-23, 5 PIN | 로체스터 전자제품 LLC | ADM6316DZ26ARJZ-R7 대 ADM6316DZ26ARJ-RL7 |
| ADM6316DZ26ARJ-RL 전력 회로 |
IC 1 채널 전력 공급 관리 CKT, PDSO5, MO-178AA, SOT-23, 5 PIN, 전력 관리 회로 | 아날로그 디바이스 | ADM6316DZ26ARJZ-R7 대 ADM6316DZ26ARJ-RL |
설명
수퍼바이저 푸시 풀 토템 폴 1 채널 SOT-23-5
프로세서 감독자 2.63V 1 액티브 로우/푸시 풀 5핀 SOT-23 T/R
관제 회로 감시기 w/ MR IC
