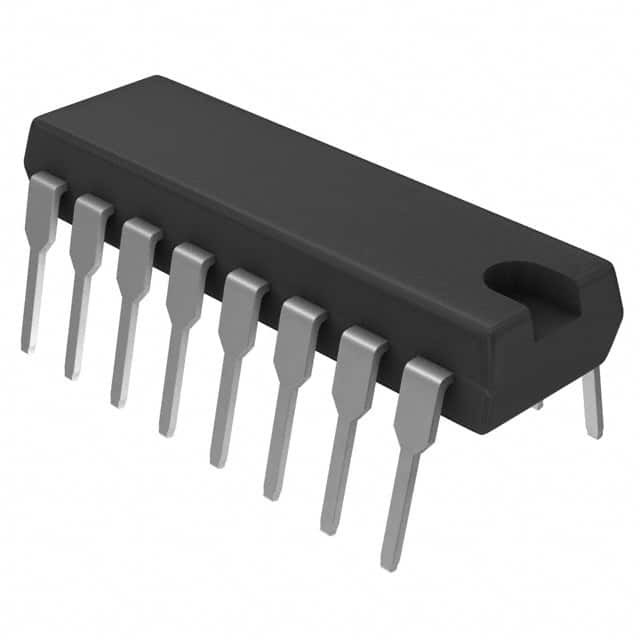

MAX691CPE+ IC SUPERVISOR 1 채널 16DIP 아날로그 디바이스 Inc./Maxim Integrated

무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
종류 | 배터리 백업 회로 | 전압의 수는 모니터링했습니다 | 1 |
---|---|---|---|
전압 - 한계 | 4.65V | 출력 | 푸쉬풀 방식이고 푸쉬풀 방식입니다 |
재설정 | 고성능의 / 부 논리 | 리셋 타임아웃 | 최소 35ms |
작동 온도 | 0°C ~ 70°C (TA) | 장착형 | 구멍을 통해 |
패키지 / 케이스 | 16-DIP (0.300", 7.62mm) | 공급자의 장치 패키지 | 16-PDIP |
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
Part Number | Description | |
---|---|---|
MAX691CPE+ | IC SUPERVISOR 1 CHANNEL 16DIP | |
MAX691ACPE+ | IC SUPERVISOR 1 CHANNEL 16DIP | |
MAX791CPE+ | IC SUPERVISOR 1 CHANNEL 16DIP | |
MAX792LCPE+ | IC SUPERVISOR 1 CHANNEL 16DIP | |
MAX793SCPE+ | IC SUPERVISOR 1 CHANNEL 16DIP | |
MAX693ACPE+ | IC SUPERVISOR 1 CHANNEL 16DIP | |
MAX693CPE+ | IC SUPERVISOR 1 CHANNEL 16DIP | |
MAX691EPE+ | IC SUPERVISOR 1 CHANNEL 16DIP | |
MAX693AEPE+ | IC SUPERVISOR 1 CHANNEL 16DIP | |
MAX691AEPE+ | IC SUPERVISOR 1 CHANNEL 16DIP | |
MAX695EPE+ | IC SUPERVISOR 1 CHANNEL 16DIP | |
MAX8213BCPE+ | IC SUPERVISOR 5 CHANNEL 16DIP | |
MAX807LCPE+ | IC SUPERVISOR 1 CHANNEL 16DIP | |
MAX8213ACPE+ | IC SUPERVISOR 5 CHANNEL 16DIP | |
MAX8213AEPE+ | IC SUPERVISOR 5 CHANNEL 16DIP | |
MAX696EPE+ | IC SUPERVISOR 2 CHANNEL 16DIP | |
DS1831B+ | IC SUPERVISOR 4 CHANNEL 16DIP | |
MAX695CPE+ | IC SUPERVISOR 1 CHANNEL 16DIP | |
MAX693EPE+ | IC SUPERVISOR 1 CHANNEL 16DIP | |
MAX697CPE+ | IC SUPERVISOR 2 CHANNEL 16DIP | |
MAX8214BCPE+ | IC SUPERVISOR 5 CHANNEL 16DIP | |
MAX8214ACPE+ | IC SUPERVISOR 5 CHANNEL 16DIP | |
MAX791EPE+ | IC SUPERVISOR MPU 16-DIP | |
MAX697EPE+ | IC SUPERVISOR 2 CHANNEL 16DIP | |
MAX792LEPE+ | IC SUPERVISOR MPU 16-DIP | |
MAX8213BEPE+ | IC SUPERVISOR 5 CHANNEL 16DIP | |
MAX807MEPE+ | IC SUPERVISOR MPU 16-DIP | |
MAX807NCPE+ | IC SUPERVISOR MPU 16-DIP | |
MAX696CPE+ | IC SUPERVISOR 2 CHANNEL 16DIP | |
MAX793TEPE+ | IC SUPERVISOR MPU 16-DIP | |
MAX792RCPE | IC SUPERVISOR 1 CHANNEL 16DIP | |
MAX691ACPE | IC SUPERVISOR 1 CHANNEL 16DIP | |
MAX691CPE | IC SUPERVISOR 1 CHANNEL 16DIP | |
MAX693ACPE | IC SUPERVISOR 1 CHANNEL 16DIP | |
MAX693CPE | IC SUPERVISOR 1 CHANNEL 16DIP | |
MAX695CPE | IC SUPERVISOR 1 CHANNEL 16DIP | |
MAX791CPE | IC SUPERVISOR 1 CHANNEL 16DIP | |
MAX800LCPE | IC SUPERVISOR 1 CHANNEL 16DIP | |
MAX800MCPE | IC SUPERVISOR 1 CHANNEL 16DIP | |
MAX8213ACPE | IC SUPERVISOR 5 CHANNEL 16DIP | |
MAX8214ACPE | IC SUPERVISOR 5 CHANNEL 16DIP | |
MAX792LCPE | IC SUPERVISOR 1 CHANNEL 16DIP | |
MAX792MCPE | IC SUPERVISOR 1 CHANNEL 16DIP | |
MAX792SCPE | IC MPU SUPRVSRY CIRC 2.91V 16DIP | |
MAX696CPE | IC SUPERVISOR 2 CHANNEL 16DIP | |
MAX8213BCPE | IC SUPERVISOR 5 CHANNEL 16DIP | |
DS1238-10 | IC SUPERVISOR 1 CHANNEL 16DIP | |
DS1236-5 | IC SUPERVISOR 1 CHANNEL 16DIP | |
DS1236-10 | IC SUPERVISOR 1 CHANNEL 16DIP | |
DS1238-10N | IC SUPERVISOR 1 CHANNEL 16DIP | |
DS1236N-10 | IC SUPERVISOR 1 CHANNEL 16DIP | |
DS1236A-5N | IC SUPERVISOR 1 CHANNEL 16DIP | |
DS1236N-5 | IC SUPERVISOR 1 CHANNEL 16DIP | |
DS1236A-10N | IC SUPERVISOR 1 CHANNEL 16DIP | |
DS1238A-10N | IC SUPERVISOR 1 CHANNEL 16DIP | |
DS1239-10 | IC SUPERVISOR 1 CHANNEL 16DIP | |
DS1238-5 | IC SUPERVISOR 1 CHANNEL 16DIP | |
DS1239-5 | IC SUPERVISOR 1 CHANNEL 16DIP | |
DS1236A-5 | IC SUPERVISOR 1 CHANNEL 16DIP | |
DS1238A-10 | IC SUPERVISOR 1 CHANNEL 16DIP | |
DS1238A-5 | IC SUPERVISOR 1 CHANNEL 16DIP | |
DS1236A-10 | IC SUPERVISOR 1 CHANNEL 16DIP | |
DS1831A | IC SUPERVISOR 4 CHANNEL 16DIP | |
DS1831B | IC SUPERVISOR 4 CHANNEL 16DIP | |
DS1831 | IC SUPERVISOR 4 CHANNEL 16DIP | |
DS1831C | IC SUPERVISOR 4 CHANNEL 16DIP | |
DS1831D | IC SUPERVISOR 4 CHANNEL 16DIP | |
DS1831E | IC SUPERVISOR 4 CHANNEL 16DIP | |
DS1236-10+ | IC SUPERVISOR 1 CHANNEL 16DIP | |
DS1236+5 | IC SUPERVISOR 1 CHANNEL 16DIP | |
DS1236A-5+ | IC SUPERVISOR 1 CHANNEL 16DIP | |
MAX807NEPE+ | IC SUPERVISOR 1 CHANNEL 16DIP | |
MAX794CPE+ | IC SUPERVISOR 1 CHANNEL 16DIP | |
MAX820SCPE+ | IC SUPERVISOR 1 CHANNEL 16DIP | |
MAX800MCPE+ | IC SUPERVISOR 1 CHANNEL 16DIP | |
MAX820TCPE+ | IC SUPERVISOR 1 CHANNEL 16DIP | |
MAX820RCPE+ | IC SUPERVISOR 1 CHANNEL 16DIP | |
MAX820MCPE+ | IC SUPERVISOR 1 CHANNEL 16DIP | |
DS1238-5+ | IC SUPERVISOR 1 CHANNEL 16DIP | |
DS1236N-5+ | IC SUPERVISOR 1 CHANNEL 16DIP | |
DS1236N-10+ | IC SUPERVISOR 1 CHANNEL 16DIP | |
DS1236A-10+ | IC SUPERVISOR 1 CHANNEL 16DIP | |
DS1236A-10N+ | IC SUPERVISOR 1 CHANNEL 16DIP | |
DS1238-10+ | IC SUPERVISOR 1 CHANNEL 16DIP | |
DS1238-10N+ | IC SUPERVISOR 1 CHANNEL 16DIP | |
DS1239-10+ | IC SUPERVISOR 1 CHANNEL 16DIP | |
DS1238A-10+ | IC SUPERVISOR 1 CHANNEL 16DIP | |
DS1238A-10N+ | IC SUPERVISOR 1 CHANNEL 16DIP | |
DS1239-5+ | IC SUPERVISOR 1 CHANNEL 16DIP | |
DS1238A-5+ | IC SUPERVISOR 1 CHANNEL 16DIP | |
DS1236A-5N+ | IC SUPERVISOR 1 CHANNEL 16DIP | |
DS1831C+ | IC SUPERVISOR 4 CHANNEL 16DIP | |
MAX820LEPE+ | IC SUPERVISOR 1 CHANNEL 16DIP | |
MAX820MEPE+ | IC SUPERVISOR 1 CHANNEL 16DIP | |
MAX820REPE+ | IC SUPERVISOR 1 CHANNEL 16DIP | |
MAX691CPE+G002 | IC SUPERVISOR | |
MAX792RCPE+ | IC SUPERVISOR MPU 16-DIP | |
MAX807MCPE+ | IC SUPERVISOR MPU 16-DIP | |
MAX792SCPE+ | IC SUPERVISOR MPU 16-DIP | |
MAX800LCPE+ | IC MPU SUPERVISORY CIRCUIT 16DIP | |
MAX792MEPE+ | IC SUPERVISOR MPU 16-DIP | |
MAX793SEPE+ | IC SUPERVISOR MPU 16-DIP | |
MAX792SEPE+ | IC SUPERVISOR MPU 16-DIP | |
MAX792TEPE+ | IC SUPERVISOR MPU 16-DIP | |
MAX793TCPE+ | IC SUPERVISOR MPU 16-DIP | |
MAX793REPE+ | IC SUPERVISOR MPU 16-DIP | |
DS1831A+ | IC MULTIMON 5V/3.3V WDOG 16-DIP | |
MAX792REPE+ | IC SUPERVISOR MPU 16-DIP | |
MAX794EPE+ | IC SUPERVISOR MPU 16-DIP | |
MAX820LCPE+ | IC SUPERVISOR MPU 16-DIP | |
MAX792MCPE+ | IC SUPERVISOR MPU 16-DIP | |
MAX792TCPE+ | IC SUPERVISOR MPU 16-DIP | |
DS1831+ | IC MULTIMON 5V/3.3V 16-DIP |
제품 설명
제품 세부 정보
일반 설명
감독 회로 MAX690 가족은 마이크로프로세서 시스템에서 전원 공급 모니터링 및 배터리 제어 기능에 필요한 복잡성과 구성 요소 수를 줄입니다.여기에는 μP 재설정 및 백업 배터리 전환이 포함됩니다.워치도그 타이머, CMOS RAM 기록 보호, 전력 고장 경고MAX690 가족은 별도의 IC 또는 분리 된 구성 요소와 비교하여 시스템 신뢰성 및 정확성을 크게 향상시킵니다..
이점 과 특징
● 감독 기능 통합은 마이크로프로세서 기반 시스템을 완전히 보호하면서 보드 공간을 절약합니다.• 정밀 전압 모니터
- 4.65V (MAX690, MAX691, MAX694, MAX695)
- 4.40V (MAX692, MAX693)
• 전원 오케이 / 재설정 시간 지연
- 50ms, 200ms, 또는 조절
• 감시 개 타이머
- 100ms, 1.6s, 또는 조절
• 배터리 백업 전력 전환
• 전력 고장 또는 낮은 배터리 경고 전압 모니터
• 최소 외부 구성 요소 수
● 배터리 백업 모드 에서 낮은 전력 소모 가 배터리 수명 을 연장 한다
1μA 대기 전류
● 칩 활성화 신호의 탑재 게이트는 낮은 VCC 이벤트 중 RAM에 기록된 오류 데이터로부터 보호합니다.
신청서
● 컴퓨터● 컨트롤러
● 지능적 인 도구
● 자동차 시스템
● 중요 μP 전력 모니터링
사양
속성 | 속성 값 |
---|---|
제조업자 | 맥심 통합 |
제품 분류 | 감독자 |
시리즈 | MAX691 |
종류 | 배터리 백업 회로 |
포장 | 튜브 |
단위 무게 | 0.057419 온스 |
장착 방식 | 구멍을 통해 |
패키지 케이스 | 16-DIP (0.300", 7.62mm) |
작동 온도 | 0°C ~ 70°C (TA) |
장착형 | 구멍을 통해 |
출력 타입 | 액티브 높은 액티브 낮은 푸시-트랙 |
공급자 제품 패키지 | 16-PDIP |
출력 | 밀어 당겨 당겨 |
재설정 | 액티브 하이/ 액티브 로우 |
전압 모니터링 릴레 | 1 |
리셋 타임아웃 | 최소 35 ms |
전압 한계 | 4.65V |
Pd-전력 분산 | 600mW |
최대 작동 온도 | + 70C |
작동 온도 범위 | 0 C |
가동 공급 전류 | 10000 uA |
배터리 백업 전환 | 백업 |
부분-#-위명 | MAX691 |
공급 전압 최대 | 5.5V |
공급 전압-분 | 4.75V |
패키지 케이스 | PDIP-16 |
워치도그 타이머 | 감시견 |
임계 전압 | 4.65V |
입력 모니터링 | 1 입력 |
수동 재설정 | 수동 재설정 안 됩니다 |
칩 활성화 신호 | 칩 활성화 |
전력 고장 감지 | 네 |
재설정 지연 시간 | 70ms |
초전압 한계 | 4.75V |
저전압 문턱 | 4.5V |
기능적 호환성 부품
양식, 패키지, 기능적 호환성 부품
제조자 부분# | 설명 | 제조업자 | 비교 |
MAX691EPE+ 전력 회로 |
전원 공급 관리 회로, 고정, 1 채널, CMOS, PDIP16, 리드 무료, 플라스틱, DIP-16 | Maxim 통합 제품 | MAX691CPE+ 대 MAX691EPE+ |
MAX691EPE 전력 회로 |
전원 공급 관리 회로, 고정, 1 채널, CMOS, PDIP16, PLASTIC, DIP-16 | Maxim 통합 제품 | MAX691CPE+ 대 MAX691EPE |
설명
감독자 1번 채널 16-PDIP
감독 회로 MPU 감독자
