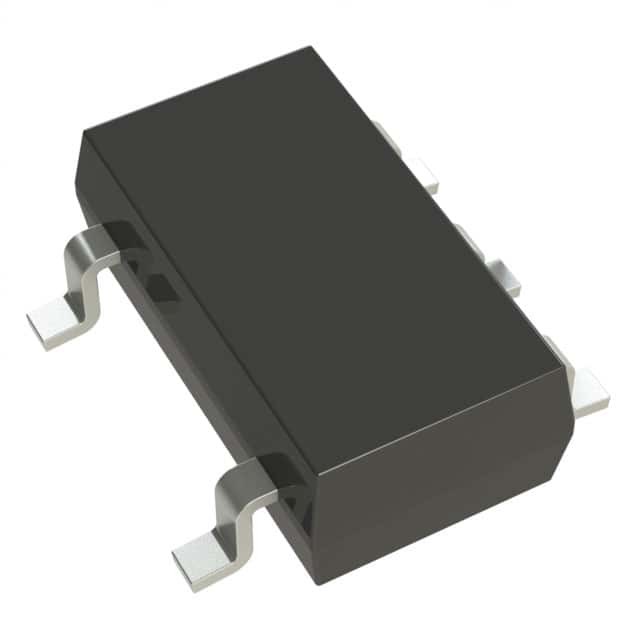

MIC2774N-31YM5-TR IC SUPERVISOR 2 채널 SOT23-5 마이크로칩 기술
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 종류 | 다중 전압 감시기 | 전압의 수는 모니터링했습니다 | 2 |
|---|---|---|---|
| 전압 - 한계 | 3.09V, Adj | 출력 | 오픈 드레인 또는 개방 컬렉터 |
| 재설정 | 부 논리 | 리셋 타임아웃 | 140 부인 최저치 |
| 작동 온도 | -40°C ~ 85°C (TA) | 장착형 | 표면 마운트 |
| 패키지 / 케이스 | SC-74A, SOT-753 | 공급자의 장치 패키지 | SOT-23-5 |
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
| Part Number | Description | |
|---|---|---|
| MIC2774N-31YM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2776H-YM5-TR | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| MIC2774L-31YM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2774N-22YM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2775-44YM5-TR | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| MIC2775-17YM5-TR | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| MIC2776L-YM5-TR | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| MIC2774L-23YM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2778-2YM5-TR | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| MIC2778-1YM5-TR | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| MIC2779L-2YM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2775-46YM5-TR | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| MIC2775-29YM5-TR | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| MIC2774N-17YM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2774L-28YM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2779H-1YM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2777-29YM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2775-31YM5-TR | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| MIC2776N-YM5-TR | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| MIC2774N-29YM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2775-25YM5-TR | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| MIC2774N-23YM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2774N-44YM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2774N-46YM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2777-31YM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2774H-31YM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2774L-29YM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2775-22YM5-TR | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| MIC2775-23YM5-TR | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| MIC2775-26YM5-TR | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| MIC2775-28YM5-TR | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| MIC2774H-17YM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2774H-22YM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2774H-23YM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2774H-25YM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2774H-26YM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2774H-28YM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2774H-44YM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2774H-46YM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2774L-26YM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2774N-25YM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2774N-26YM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2774H-29YM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2774L-17YM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2774L-22YM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2774L-25YM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2774L-44YM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2774L-46YM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2774N-28YM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2777-17YM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2777-22YM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2777-23YM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2777-25YM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2777-26YM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2777-28YM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2777-44YM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2777-46YM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2779H-2YM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2774N-29BM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2774N-31BM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2776N-BM5-TR | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| MIC2774H-17BM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2774H-22BM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2774H-23BM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2774H-25BM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2774H-26BM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2774H-28BM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2774H-29BM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2774H-31BM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2774H-44BM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2774H-46BM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2774L-17BM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2774L-22BM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2774L-23BM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2774L-25BM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2774L-26BM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2774L-28BM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2774L-29BM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2774L-31BM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2774L-44BM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2774L-46BM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2774N-17BM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2774N-22BM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2774N-23BM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2774N-25BM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2774N-26BM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2774N-28BM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2774N-44BM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2774N-46BM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2775-17BM5-TR | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| MIC2775-22BM5-TR | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| MIC2775-23BM5-TR | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| MIC2775-25BM5-TR | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| MIC2775-26BM5-TR | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| MIC2775-28BM5-TR | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| MIC2775-29BM5-TR | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| MIC2775-31BM5-TR | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| MIC2775-44BM5-TR | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| MIC2775-46BM5-TR | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| MIC2776H-BM5-TR | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| MIC2776L-BM5-TR | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| MIC2777-17BM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2777-22BM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2777-23BM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2777-25BM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2777-26BM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2777-28BM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2777-29BM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2777-31BM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2777-44BM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2777-46BM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2778-1BM5-TR | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| MIC2778-2BM5-TR | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| MIC2779H-1BM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2779H-2BM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2779L-1BM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2779L-2BM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| MIC2779L-1YM5-TR | IC SUPERVISOR 2 CHANNEL SOT23-5 |
제품 설명
제품 세부 정보
일반 설명
MIC2774는 듀얼 전원 공급 감독기로서 저전압 모니터링, 수동 리셋 기능 및 컴팩트 5핀 SOT-23 패키지에서 전원 리셋 생성 기능을 제공합니다.특징은 두 개의 저전압 감지기를 포함합니다, 한 고정 및 한 조절, 및 재설정 출력 선택. 한 저전압 감지기는 고정 한 임계값에 대 한 VDD를 비교 합니다. 10 공장 프로그램 임계값이 있습니다. 두 번째,사용자 조절 가능한 입력값이 300mV 참조값과 비교됩니다.이 낮은 기준 전압은 이전 감독 IC가 지원하는 전압보다 낮은 전압을 모니터링 할 수 있습니다.
특징
• 저전압 조건에 대해 두 개의 독립적인 전원 공급원을 모니터링합니다• 한 가지 고정된 입력과 한 가지 사용자 조절 가능한 입력
• 공장 프로그램 된 열 개의 임계값의 선택
• 조절 가능한 입력 장치로 0.3V 이하의 전원을 모니터링 할 수 있습니다.
• 140ms (분) 의 전원 재설정 펄스를 생성합니다.
• 수동 리셋 입력
• 액티브-하이, 액티브-하이, 또는 오픈 드레인 액티브-하이 리셋 출력 선택
• 입력값은 VDD (7V abs.max) 이상으로 끌 수 있습니다.
• 1.2V까지 유효한 /RST 출력
• 극저전류, 3.5μA 전형적인
• 짧은 입력 트랜시언트를 거부합니다.
• IttyBittyTM 5핀 SOT-23 패키지
• MAX6306/09/12의 핀 호환 업그레이드
신청서
• 모니터 프로세서 ASIC 또는 FPGA 코어 및 I/O 전압• PDA, 휴대용 PC
• 임베디드 컨트롤러
• 통신 시스템
• 전력 공급 장치
• 무선/전화 시스템
• 네트워크 하드웨어
사양
| 속성 | 속성 값 |
|---|---|
| 제조업자 | 마이크로칩 기술 |
| 제품 분류 | 감독자 |
| 시리즈 | - |
| 종류 | 다중전압 감독기 |
| 포장 | 대체 포장 |
| 단위 무게 | 00.001058 온스 |
| 장착 방식 | SMD/SMT |
| 패키지 케이스 | SC-74A, SOT-753 |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 장착형 | 표면 마운트 |
| 출력 타입 | 액티브 로브 오픈 드레인 |
| 공급자 제품 패키지 | SOT-23-5 |
| 출력 | 개방된 배수 또는 개방된 수집기 |
| 재설정 | 액티브 로우 |
| 전압 모니터링 릴레 | 2 |
| 리셋 타임아웃 | 140ms 최소 |
| 전압 한계 | 3.09V, Adj |
| 최대 작동 온도 | + 85 C |
| 작동 온도 범위 | - 40C |
| 가동 공급 전류 | 3.5 uA |
| 배터리 백업 전환 | 부호가 없습니다. |
| 부분-#-위명 | MIC2774N-31YM5 TR |
| 공급 전압 최대 | 5.5V |
| 공급 전압-분 | 1.5V |
| 패키지 케이스 | SOT-23-5 |
| 워치도그 타이머 | 경비견 이 없다 |
| 임계 전압 | 30.09V |
| 입력 모니터링 | 2 입력 |
| 수동 재설정 | 수동 재설정 |
| 재설정 지연 시간 | 280ms |
설명
감독자 오픈 드레인 또는 오픈 컬렉터 2 채널 SOT-23-5
프로세서 감독자 3.3V 1 액티브 로우/오픈 드레인 5-핀 SOT-23
감독 회로
