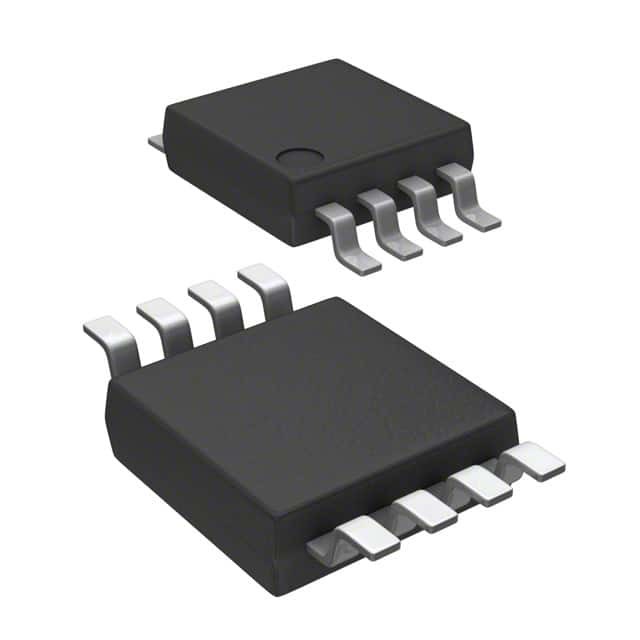

MAX16997AAUA+ IC SUPERVISOR 1 채널 8UMAX 아날로그 장치 Inc./Maxim 통합
| 브랜드 이름 | Analog Devices Inc./Maxim Integrated |
|---|---|
| 모델 번호 | MAX16997AAUA+ |
| 최소 주문 수량 | 1 |
| 가격 | Based on current price |
| 포장 세부 사항 | 반 정적 봉지 & 고리 박스 |
| 배달 시간 | 3-5 일 |
| 지불 조건 | T/T |
| 공급 능력 | 재고 중 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 종류 | 감시 기능 회로 | 전압의 수는 모니터링했습니다 | 1 |
|---|---|---|---|
| 전압 - 한계 | 선택 가능한 조정할 수 있는 / | 출력 | 오픈 드레인 또는 개방 컬렉터 |
| 재설정 | 부 논리 | 리셋 타임아웃 | 선택 가능한 조정할 수 있는 / |
| 작동 온도 | -40°C ~ 125°C(TA) | 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 8-TSSOP, 8-MSOP (0.118", 3.00mm 너비) | 공급자의 장치 패키지 | 8-uMAX/uSOP |
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
| Part Number | Description | |
|---|---|---|
| MAX16997AAUA+ | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX706REUA+ | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX16997AAUA+T | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX16998AAUA+ | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| DS1832U+ | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| DS1232LPU+ | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| DS1834AU+ | IC SUPERVISOR 2 CHANNEL 8UMAX | |
| DS1830AU+ | IC SUPERVISOR 3 CHANNEL 8UMAX | |
| MAX6303CUA+ | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX6304CUA+ | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX708RCUA+ | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX708TCUA+ | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX706TEUA+ | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX706RCUA+ | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| DS1706SEUA+ | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| DS1706REUA+ | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX709LCUA+ | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX708CUA+ | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX6302CUA+ | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX708SCUA+ | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX708SCUA+T | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX706TEUA+T | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX16998AAUA+T | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| DS1830U+ | IC SUPERVISOR 3 CHANNEL 8UMAX | |
| MAX6301CUA+T | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX819MCUA+ | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX707CUA+ | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX705EUA+ | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| DS1706TEUA+ | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX6301CUA+ | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX819LEUA+ | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX705CUA+ | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX706CUA+ | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX708REUA+ | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX818LCUA+ | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX708SEUA+ | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX817LCUA+ | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX16998AAUA/V+ | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX706SCUA+ | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX706SEUA+ | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| DS1832U+T&R | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| DS1834AU+T&R | IC SUPERVISOR 2 CHANNEL 8UMAX | |
| MAX706EUA+ | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX16998AAUA/V+T | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| DS1232LPU+T&R | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX16998DAUA/V+T | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX706RCUA+T | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX706TCUA+T | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX706SCUA+T | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX6302CUA+T | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX709LCUA+T | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX6304CUA+T | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX708REUA+T | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| DS1830U+T&R | IC SUPERVISOR 3 CHANNEL 8UMAX | |
| MAX16998DAUA/V+ | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| DS1830AU+T&R | IC SUPERVISOR 3 CHANNEL 8UMAX | |
| MAX6303CUA+T | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX6301CUA+TCLH | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX819MCUA+T | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX8211CUA+T | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX6301CUA+CLH | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX8211CUA+ | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX706TCUA+ | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX705EUA+T | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX708RCUA+T | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX708CUA+T | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX706EUA+T | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX707CUA+T | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX708TCUA+T | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX705CUA+T | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX706SEUA+T | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX708SEUA+T | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX708TEUA+T | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX706CUA+T | IC SUPERVISOR MPU 8-UMAX | |
| DS1708SEUA+T&R | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| DS1708EUA+T&R | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| DS1706TEUA+T&R | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| DS1706EUA+T&R | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| DS1706SEUA+T&R | IC MICROMONITOR 3.3V 10% 8-USOP | |
| DS1706EUA+ | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX706AREUA+ | IC SUPERVISOR MPU 8-UMAX | |
| DS1708TEUA+ | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX708TEUA+ | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX707EUA+ | IC SUPERVISOR | |
| DS1708SEUA+ | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| DS1708EUA+ | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX707CUA | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX708TCUA | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| DS1834AU | IC SUPERVISOR 2 CHANNEL 8UMAX | |
| DS1830BU | IC SUPERVISOR 3 CHANNEL 8UMAX | |
| DS1830AU | IC SEQUENCER RESET PB 3.3V 8USOP | |
| DS1830U | IC SUPERVISOR 3 CHANNEL 8UMAX | |
| DS1708REUA | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| DS1708EUA | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| DS1705EUA | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| DS1706TEUA | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| DS1707EUA | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| DS1706SEUA | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| DS1706REUA | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| DS1708SEUA | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| DS1706PEUA | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| DS1706LEUA | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| DS1706EUA | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| DS1708TEUA | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| DS1834U | IC SUPERVISOR 2 CHANNEL 8UMAX | |
| DS1834DU | IC SUPERVISOR 2 CHANNEL 8UMAX | |
| DS1232LPU | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| DS1832U | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| DS1232LPU/T&R | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| DS1832U/T&R | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| DS1708REUA/T&R | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| DS1708SEUA/T&R | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| DS1706EUA/T&R | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| DS1706SEUA/T&R | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| DS1834AU/T&R | IC SUPERVISOR 2 CHANNEL 8UMAX | |
| DS1834U/T&R | IC SUPERVISOR 2 CHANNEL 8UMAX | |
| DS1830BU/T&R | IC SUPERVISOR 3 CHANNEL 8UMAX | |
| MAX6301CUA | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX6302CUA | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX6303CUA | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX6304CUA | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| DS1707EUA+T&R | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| DS1708TEUA+T&R | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| DS1705EUA+T&R | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| DS1834DU+T&R | IC SUPERVISOR 2 CHANNEL 8UMAX | |
| DS1834U+T&R | IC SUPERVISOR 2 CHANNEL 8UMAX | |
| MAX709SCUA+ | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX817LCUA+T | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX706REUA+T | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| DS1834DU+ | IC SUPERVISOR 2 CHANNEL 8UMAX | |
| DS1834U+ | IC SUPERVISOR 2 CHANNEL 8UMAX | |
| MAX16998DAUA+ | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX16998DAUA+T | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX706APEUA+ | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX16997AAUA/V+ | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX16997AAUA/V+T | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX16998BAUA/V+ | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX16998BAUA/V+T | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX706PEUA+ | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX6303CUA+TG002 | IC SUPERVISOR 1 CHANNEL 8UMAX | |
| MAX819LCUA+ | IC SUPERVISOR MPU 5V 8-UMAX | |
| MAX706ATEUA+ | IC SUPERVISOR MPU 8-UMAX | |
| DS1706LEUA+ | IC MICROMONITOR 5V 5% 8-USOP | |
| DS1707EUA+ | IC MICROMONITOR 5V 5% 8-USOP | |
| DS1706PEUA+ | IC MICROMONITOR 5V 5% 8-USOP | |
| MAX6808UA26+T | IC SUPERVISOR 1 CHAN 8UMAX/USOP | |
| MAX6808UA26+ | IC SUPERVISOR 1 CHAN 8UMAX/USOP | |
| MAX707EUA+T | IC SUPERVISOR 1 CHAN 8UMAX/USOP |
제품 설명
제품 세부 정보
일반 설명
MAX16997/MAX16998은 높은 입력전압 및 낮은 평온 전류 애플리케이션을 위한 마이크로프로세서 (μP) 감독 회로이다.이 장치들은 하류 회로 고장을 감지하고 불필요한 회로로 전환을 제공합니다이 제품군의 다른 버전에 대한 선택 가이드를 참조하십시오.MAX16997/MAX16998 제품군은 리셋 및 워치дог 기능을 위한 네 개의 독립적인 입력을 가지고 있습니다.SWT 및 SRT 입력 독립적으로 외부 콘덴서를 통해 시계 개 및 재설정 타이머의 타임 아웃 기간을 설정RESETIN/EN는 각 입력에서 전압을 모니터링합니다. 저항 전압 분할기는 재설정 문턱을 설정합니다.
특징
* 넓은 5V ~ 40V 입력 전압 범위* 18μA 평온 전류 (기반적으로 +125°C)
* 경비견 및 재설치를 위한 콘덴시터 조절 타임아웃 기간
* 창문 워치도그 타이머 옵션 (MAX16998B/D)
* 외부 전압 모니터링 (MAX16998A/B/D의 RESETIN 및 MAX16997A의 EN)
* 자동차 배터리와 호환되는 EN 입력
* TTL 및 CMOS 호환된 오픈 드레인 출력
* 18V 최대 오픈 드레인 리셋 출력 전압
* 28V 최대 오픈 드레인 가동 출력 전압
* 켜고 끄는 재설정 기능 (MAX16998A/B/D만)
* AECQ-100 자격
* -40°C ~ +125°C 운영 온도 범위
* 작은 (3mm x 3mm) μMAX 패키지
* WDI 좁은 펄스 면역
신청서
자동차산업
사양
| 속성 | 속성 값 |
|---|---|
| 제조업자 | 맥심 통합 |
| 제품 분류 | 감독자 |
| 시리즈 | MAX16997 |
| 종류 | 워치도그 회로 |
| 포장 | 튜브 대체 포장 |
| 장착 방식 | SMD/SMT |
| 패키지 케이스 | 8-TSSOP, 8-MSOP (0.118", 3.00mm 너비) |
| 작동 온도 | -40°C ~ 125°C (TA) |
| 장착형 | 표면 마운트 |
| 출력 타입 | 열기 수집기 / 배수기 |
| 공급자 제품 패키지 | 8-uMAX |
| 출력 | 개방된 배수 또는 개방된 수집기 |
| 재설정 | 액티브 로우 |
| 전압 모니터링 릴레 | 1 |
| 리셋 타임아웃 | 조절/선택 가능 |
| 전압 한계 | 조절/선택 가능 |
| Pd-전력 분산 | 387.8mW |
| 최대 작동 온도 | + 125C |
| 가동 공급 전류 | 18 uA |
| 배터리 백업 전환 | 부호가 없습니다. |
| 부분-#-위명 | MAX16997 |
| 공급 전압 최대 | 40V |
| 공급 전압-분 | 5V |
| 패키지 케이스 | UMAX-8 |
| 워치도그 타이머 | 감시견 |
| 임계 전압 | 1.255V |
| 입력 모니터링 | 1 입력 |
| 수동 재설정 | 수동 재설정 안 됩니다 |
| 전력 고장 감지 | 네 |
| 재설정 지연 시간 | 1160.09ms |
| 초전압 한계 | 1.383V |
| 저전압 문턱 | 1.135V |
기능적 호환성 부품
양식, 패키지, 기능적 호환성 부품
| 제조자 부분# | 설명 | 제조업자 | 비교 |
| MAX16998BAUA+ 마이크로 컨트롤러 및 프로세서 |
프로그래밍 가능한 타이머, 1 타이머 (s), BICMOS, PDSO8, 3 X 3 MM, ROHS 컴플라이언트, MO-187-AA, MICRO MAX PACKAGE-8 | Maxim 통합 제품 | MAX16997AAUA+ 대 MAX16998BAUA+ |
| MAX16998AAUA/V+ 마이크로 컨트롤러 및 프로세서 |
프로그래밍 가능한 타이머, 1 타이머 (s), BICMOS, PDSO8, 3 X 3 MM, ROHS 컴플라이언트, MO-187-AA, MICRO MAX PACKAGE-8 | Maxim 통합 제품 | MAX16997AAUA+ 대 MAX16998AAUA/V+ |
| MAX16998BAUA/V+ 마이크로 컨트롤러 및 프로세서 |
프로그래밍 가능한 타이머, 1 타이머 (s), BICMOS, PDSO8, 3 X 3 MM, ROHS 컴플라이언트, MO-187-AA, MICRO MAX PACKAGE-8 | Maxim 통합 제품 | MAX16997AAUA+ 대 MAX16998BAUA/V+ |
| MAX16998AAUA+ 마이크로 컨트롤러 및 프로세서 |
프로그래밍 가능한 타이머, 1 타이머 (s), BICMOS, PDSO8, 3 X 3 MM, ROHS 컴플라이언트, MO-187-AA, MICRO MAX PACKAGE-8 | Maxim 통합 제품 | MAX16997AAUA+ 대 MAX16998AAUA+ |
| MAX16998DAUA/V+ 마이크로 컨트롤러 및 프로세서 |
프로그래밍 가능한 타이머, 1 타이머 (s), BICMOS, PDSO8, 3 X 3 MM, ROHS 컴플라이언트, MO-187-AA, MICRO MAX PACKAGE-8 | Maxim 통합 제품 | MAX16997AAUA+ 대 MAX16998DAUA/V+ |
| MAX16998DAUA+ 마이크로 컨트롤러 및 프로세서 |
프로그래밍 가능한 타이머, 1 타이머 (s), BICMOS, PDSO8, 3 X 3 MM, ROHS 컴플라이언트, MO-187-AA, MICRO MAX PACKAGE-8 | Maxim 통합 제품 | MAX16997AAUA+ 대 MAX16998DAUA+ |
| MAX16997AAUA/V+ 마이크로 컨트롤러 및 프로세서 |
프로그래밍 가능한 타이머, 1 타이머 (s), BICMOS, PDSO8, 3 X 3 MM, ROHS 컴플라이언트, MO-187-AA, MICRO MAX PACKAGE-8 | Maxim 통합 제품 | MAX16997AAUA+ 대 MAX16997AAUA/V+ |
설명
감독자 오픈 드레인 또는 오픈 컬렉터 1 채널 8-uMAX
감독 회로 워치도그 타이머 w/Adj 타임아웃 지연
