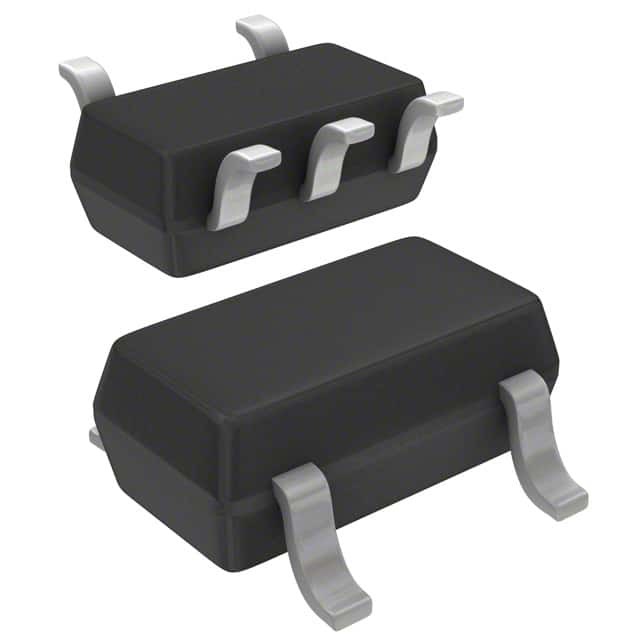

CLC1010IST5X IC OPAMP VFB 1 회로 SOT23-5 MaxLinear, Inc.
| 브랜드 이름 | MaxLinear, Inc. |
|---|---|
| 모델 번호 | CLC1010IST5X |
| 최소 주문 수량 | 1 |
| 가격 | Based on current price |
| 포장 세부 사항 | 반 정적 봉지 & 고리 박스 |
| 배달 시간 | 3-5 일 |
| 지불 조건 | T/T |
| 공급 능력 | 재고 중 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 증폭기용 | 전압 피드백 | 회로 수 | 1 |
|---|---|---|---|
| 출력 유형 | 레일 투 레일 | 슬루율 | 9V/us |
| 이득 대역폭 제품 | 4MHz | -3db 대역폭 | 3.4 마하즈 |
| 경향 - 입력 바이어스 | 90nA | 전압 - 입력옵셋 | 1 mV |
| 경향 - 공급 | 70uA | 경향 - 출력 / 채널 | 4 마 |
| 전압 - 공급 전폭 (민) | 2.5V | 전압 - 공급 전폭 (맥스) | 5.5 Ｖ |
| 작동 온도 | -40°C ~ 85°C | 장착형 | 표면 마운트 |
| 패키지 / 케이스 | SC-74A, SOT-753 | 공급자의 장치 패키지 | SOT-23-5 |
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
| Part Number | Description | |
|---|---|---|
| CLC1010IST5X | IC OPAMP VFB 1 CIRCUIT SOT23-5 | |
| CLC1003IST5X | IC OPAMP VFB 1 CIRCUIT SOT23-5 | |
| CLC1605IST5X | IC OPAMP CFA 1 CIRCUIT SOT23-5 | |
| CLC1005IST5X | IC OPAMP VFB 1 CIRCUIT SOT23-5 | |
| CLC1003IST5MTR | IC OPAMP VFB 1 CIRCUIT SOT23-5 | |
| CLC1605IST5MTR | IC OPAMP CFA 1 CIRCUIT SOT23-5 | |
| CLC1006IST5MTR | IC OPAMP VFB 1 CIRCUIT SOT23-5 | |
| CLC1006IST5X | IC OPAMP VFB 1 CIRCUIT SOT23-5 | |
| CLC1008IST5MTR | IC OPAMP GP 1 CIRCUIT SOT23-5 | |
| CLC1008IST5X | IC OPAMP GP 1 CIRCUIT SOT23-5 | |
| CLC1009IST5MTR | IC OPAMP VFB 1 CIRCUIT SOT23-5 | |
| CLC1009IST5X | IC OPAMP VFB 1 CIRCUIT SOT23-5 | |
| CLC1010IST5MTR | IC OPAMP VFB 1 CIRCUIT SOT23-5 | |
| CLC1014IST5MTR | IC OPAMP VFB 1 CIRCUIT SOT23-5 | |
| CLC1014IST5X | IC OPAMP VFB 1 CIRCUIT SOT23-5 | |
| CLC1050IST5X | IC OPAMP VFB 1 CIRCUIT SOT23-5 | |
| CLC1606IST5MTR | IC OPAMP CFA 1 CIRCUIT SOT23-5 | |
| CLC1606IST5X | IC OPAMP CFA 1 CIRCUIT SOT23-5 | |
| CLC1606IST5 | IC OPAMP CFA 1 CIRCUIT SOT23-5 | |
| CLC1008IST5 | IC OPAMP GP 1 CIRCUIT SOT23-5 | |
| CLC1010IST5 | IC OPAMP VFB 1 CIRCUIT SOT23-5 | |
| CLC1014IST5 | IC OPAMP VFB 1 CIRCUIT SOT23-5 |
제품 설명
제품 세부 정보
일반 설명
COMLINEAR CLC1004 (장애가 있는 단일), CLC1014 (단), CLC3004 (장애가 있는 삼중) 는 고성능의 전압 피드백 증폭기이며, 750MHz의 2 대역폭, ±0의 이득을 제공한다.200MHz까지 1dB 증가 평면성이 높은 성능은 고화질 텔레비전 (HDTV) 및 다른 멀티미디어 애플리케이션의 요구 사항을 초과합니다.이 COMLINEAR 고성능 증폭기는 또한 여러 비디오 부하를 구동하는 충분한 출력 전류를 제공합니다.COMLINEAR CLC1004, CLC1014, CLC3004는 ±5V 또는 +5V 공급에서 작동하도록 설계되었습니다. CLC1004 및 CLC3004는 전력을 절약하기 위해 빠른 활성화 / 비활성화 기능을 제공합니다. 비활성화 된 동안,출력은 멀티플렉스 애플리케이션을 허용하기 위해 높은 임피던스 상태입니다.고속, 저전력, 그리고 우수한 비디오 성능의 조합은 이러한 증폭기를 많은 일반 용도로 사용하기에 적합하게 만듭니다.비디오 라인 드라이빙 및 영상 촬영 애플리케이션을 포함한 고속 애플리케이션.
특징
■ 200MHz까지 0.1dB 증가 평면성■ 0.02%/0.01 ̊ 가이드/파스 차이
■ G = 2에서 750MHz -3dB 대역폭
■ 350MHz 큰 신호 대역폭
■ 1,400V/μs의 단속률
■ 4nV/√Hz 입력 전압 소음
■ 100mA 출력 전류
■ 20 ns 가 가능 시간
■ 2V/V 이상의 가이드에서 안정적
■ 5V 및 ±5V 공급에서 완전히 지정
■ CLC1004: Pb 없는 SOT23-6
■ CLC1014: Pb 없는 SOT23-5
■ CLC3004: Pb 없는 SOIC-16
응용 프로그램
■ RGB 비디오 라인 드라이버■ 고화질 비디오 드라이버
■ 비디오 스위처 및 라우터
■ ADC 버퍼
■ 액티브 플러터
■ 케이블 케이블 운전자
■ 이미징 애플리케이션
■ 레이더/통신 수신기
사양
| 속성 | 속성 값 |
|---|---|
| 제조업자 | 엑사르 |
| 제품 분류 | 기기 증폭기 |
| 제조업자 | 엑사르 |
| 제품군 | 오퍼레이션 앰프 - 오프 앰프 |
| RoHS | 세부 사항 |
| 장착 방식 | SMD/SMT |
| 패키지 케이스 | SOT-23-5 |
| 공급 전압 최대 | 5.5V |
| 채널별 출력 전류 | 4mA |
| 채널 수 | 1 채널 |
| GBP-이득-대역폭-제품 | 7.3 MHz |
| SR-Slew 비율 | 7 V/us |
| CMRR-공동 모드 거부 비율 | 97 dB |
| 이브 입력 편향 전류 | 90 nA |
| 보스 입력 오프셋 전압 | 1mV |
| 공급 전압-분 | 2.5V |
| 가동 공급 전류 | 70 uA |
| 최대 작동 온도 | + 85 C |
| 최소 작동 온도 | - 40C |
| 시리즈 | CLC1010 |
| 포장 | 릴 |
| 증폭기 유형 | 전압 피드백 |
| 브랜드 | 엑사르 |
| 출력 타입 | 철도 대 철도 |
| 제품 | 운영용 증폭기 |
| PSRR 전력 공급 거부 비율 | 63 dB |
| 토폴로지 | 전압 피드백 |
| 상표명 | COMLINEAR |
| 단위 무게 | 00.001058 온스 |
설명
전압 피드백 증폭기 1 회로 레일-레일 SOT-23-5
오프 앰프 싱글 볼트 Fdbk R-R O/P 2.75V/5.5V 5-핀 TSOT-23 T/R
운영 증폭기 - Op Amps 70uA 저비용 2.5V ~ 5.5V 7.3MHz RR Amp
