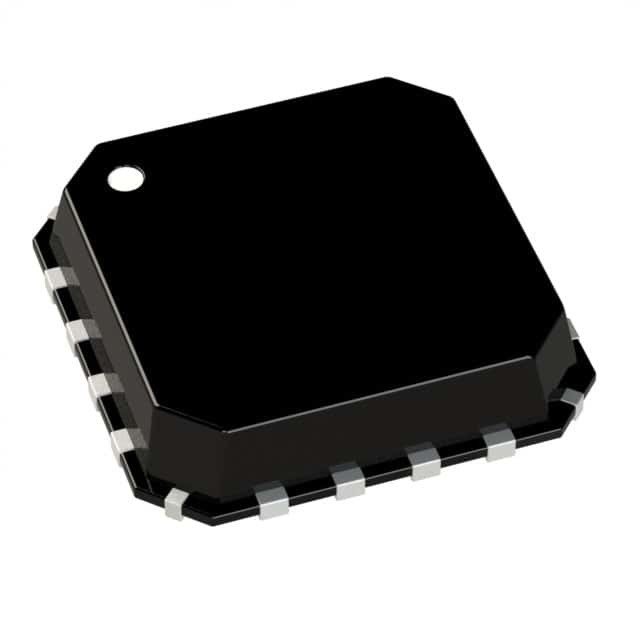

AD8224HBCPZ-WP IC INST AMP 2 회로 16LFCSP 아날로그 장치 Inc.
| 브랜드 이름 | Analog Devices Inc. |
|---|---|
| 모델 번호 | AD8224HBCPZ-WP |
| 최소 주문 수량 | 1 |
| 가격 | Based on current price |
| 포장 세부 사항 | 반 정적 봉지 & 고리 박스 |
| 배달 시간 | 3-5 일 |
| 지불 조건 | T/T |
| 공급 능력 | 재고 중 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 증폭기용 | 계측기 | 회로 수 | 2 |
|---|---|---|---|
| 출력 유형 | 레일 투 레일 | 슬루율 | 2V/us |
| 이득 대역폭 제품 | - | -3db 대역폭 | 1.5 마하즈 |
| 경향 - 입력 바이어스 | 10 pA | 전압 - 입력옵셋 | 175µV |
| 경향 - 공급 | 750uA (x2 채널) | 경향 - 출력 / 채널 | 15 마 |
| 전압 - 공급 전폭 (민) | 4.5 Ｖ | 전압 - 공급 전폭 (맥스) | 36 Ｖ |
| 작동 온도 | -40' Ｃ ~ 125' Ｃ | 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 16-VQFN, CSP | 공급자의 장치 패키지 | 16-LFCSP-VQ(4x4) |
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
| Part Number | Description | |
|---|---|---|
| AD8224HBCPZ-WP | IC INST AMP 2 CIRCUIT 16LFCSP | |
| AD8295ACPZ-WP | IC INST AMP 3 CIRCUIT 16LFCSP | |
| AD8224HBCPZ-R7 | IC INST AMP 2 CIRCUIT 16LFCSP | |
| AD8224HACPZ-WP | IC INST AMP 2 CIRCUIT 16LFCSP | |
| AD8224HACPZ-R7 | IC INST AMP 2 CIRCUIT 16LFCSP | |
| AD8295ACPZ-R7 | IC INST AMP 3 CIRCUIT 16LFCSP | |
| AD8295BCPZ-WP | IC INST AMP 3 CIRCUIT 16LFCSP | |
| AD8426BCPZ-R7 | IC INST AMP 2 CIRCUIT 16LFCSP | |
| AD8222HACPZ-R7 | IC INST AMP 2 CIRCUIT 16LFCSP | |
| AD8222HBCPZ-R7 | IC INST AMP 2 CIRCUIT 16LFCSP | |
| AD8426BCPZ-WP | IC INST AMP 2 CIRCUIT 16LFCSP | |
| AD8426ACPZ-WP | IC INST AMP 2 CIRCUIT 16LFCSP | |
| AD8295BCPZ-R7 | IC INST AMP 3 CIRCUIT 16LFCSP | |
| AD8222HACPZ-WP | IC INST AMP 2 CIRCUIT 16LFCSP | |
| AD8426ACPZ-R7 | IC INST AMP 2 CIRCUIT 16LFCSP | |
| AD8222HBCPZ-WP | IC INST AMP 2 CIRCUIT 16LFCSP | |
| AD8295ACPZ-RL | IC INST AMP 3 CIRCUIT 16LFCSP | |
| AD8222HACPZ-RL | IC INST AMP 2 CIRCUIT 16LFCSP | |
| AD8224HACPZ-RL | IC INST AMP 2 CIRCUIT 16LFCSP | |
| AD8295BCPZ-RL | IC INST AMP 3 CIRCUIT 16LFCSP | |
| AD8222HBCPZ-RL | IC INST AMP 2 CIRCUIT 16LFCSP | |
| AD8224HBCPZ-RL | IC INST AMP 2 CIRCUIT 16LFCSP |
제품 설명
제품 세부 정보
일반 설명
AD8253는 GΩ 입력 임피던스, 낮은 출력 노이즈,그리고 낮은 왜곡으로 센서와 인터페이스에 적합하고 높은 샘플 레이트 아날로그-디지털 변환기 (ADC) 를 구동합니다.그것은 10MHz의 높은 대역폭, 낮은 THD와 0.001%까지 615 ns의 빠른 정착 시간을 가지고 있습니다. 오프셋 드리프트와 이득 드리프트는G = 1000에서 각각 1.2 μV/°C 및 10 ppm/°C로 지정됩니다. 넓은 입력 공통 전압 범위에 추가로, G = 1에서 dc에서 DC까지 80 dB의 높은 공통 모드 거부를 자랑합니다.
50kHz입니다. 높은 속도 기능과 함께 정밀 DC 성능의 조합은 AD8253를 데이터 획득에 훌륭한 후보로 만듭니다.이 단일 솔루션은 설계와 제조를 단순화합니다., 그리고 내부 저항과 증폭기의 단단한 일치를 유지함으로써 기기의 성능을 향상시킵니다.
특징
소형 패키지: 10개 리드 MSOP프로그램 가능한 이득: 1, 10, 100, 1000
디지털 또는 핀 프로그램 가능한 가이드 설정
폭 공급: ±5V ~ ±15V
우수한 DC 성능
높은 CMRR 120 dB, G = 100
저출력 이동: 10ppm/°C
낮은 오프셋 드리프트: 1.2 μV/°C, G = 1000
뛰어난 AC 성능
빠른 정착 시간: 0.001%까지 615 ns
높은 매개율: 20V/μs
낮은 왜곡:
높은 CMRR: 80 dB에서 50 kHz
낮은 소음: 8nV/√Hz, G = 1000
저전력: 4mA
응용 프로그램
데이터 수집
생의학적 분석
시험 및 측정
사양
| 속성 | 속성 값 |
|---|---|
| 제조업자 | 아날로그 장치 |
| 제품 분류 | 기기 증폭기 |
| 제조업자 | 아날로그 디바이스 |
| 제품군 | 기기 증폭기 |
| RoHS | 세부 사항 |
| 채널 수 | 2 채널 |
| CMRR-공동 모드 거부 비율 | 94 dB |
| 이브 입력 편향 전류 | 10pA |
| 보스 입력 오프셋 전압 | 300uV |
| 최대 입력 저항 | 5V에서 10000Gohm |
| 공급 전압 최대 | 36V |
| 공급 전압-분 | 4.5V |
| 가동 공급 전류 | 00.75mA |
| 최대 작동 온도 | + 85 C |
| 최소 작동 온도 | - 40C |
| 장착 방식 | SMD/SMT |
| 패키지 케이스 | LFCSP-16 |
| 포장 | 와플 |
| 증폭기 유형 | 기기 증폭기 |
| 브랜드 | 아날로그 장치 |
| 개발 키트 | AD8224-EVALZ |
| 제품 | 기기 증폭기 |
| 시리즈 | AD8224 |
| 전압-이득-dB | 60 dB |
설명
INST 앰프 듀얼 R-R O/P 18V/36V 16-핀 LFCSP EP 트레이
기기 증폭기 정밀 듀얼 CH JFET 입력 RR
