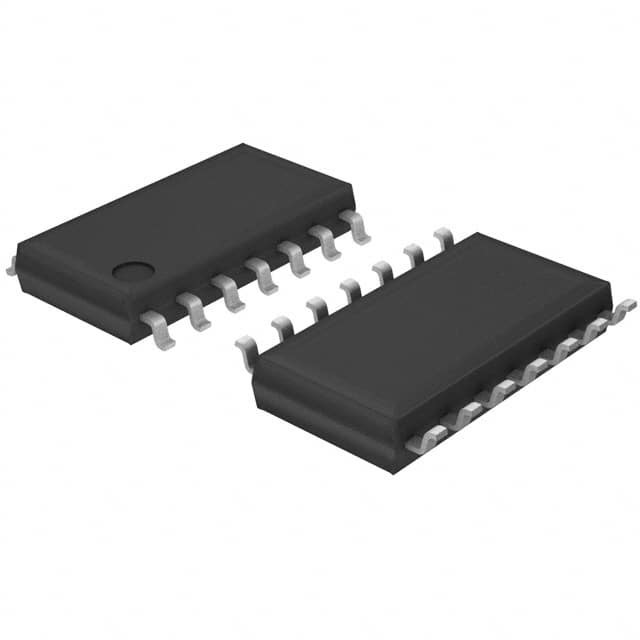

BA10324AF-E2 IC OPAMP GP 4 회로 14SOP 로흐 반도체

무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
증폭기용 | 범용 | 회로 수 | 4 |
---|---|---|---|
출력 유형 | - | 슬루율 | 0.2V/us |
이득 대역폭 제품 | 500 킬로 헤르츠 | -3db 대역폭 | - |
경향 - 입력 바이어스 | 20 nA | 전압 - 입력옵셋 | 2 mV |
경향 - 공급 | 600µA | 경향 - 출력 / 채널 | 35 마 |
전압 - 공급 전폭 (민) | 3 V | 전압 - 공급 전폭 (맥스) | 32 V |
작동 온도 | -40°C ~ 85°C | 장착형 | 표면 마운트 |
패키지 / 케이스 | 14 SOIC (0.173 ", 4.40 밀리미터 폭) | 공급자의 장치 패키지 | 14-SOP |
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
Part Number | Description | |
---|---|---|
BA10324AF-E2 | IC OPAMP GP 4 CIRCUIT 14SOP | |
BA2902SF-E2 | IC OPAMP GP 4 CIRCUIT 14SOP | |
BA3474F-E2 | IC OPAMP GP 4 CIRCUIT 14SOP | |
BU7264F-E2 | IC CMOS 4 CIRCUIT 14SOP | |
LMR934F-GE2 | IC OPAMP GP 4 CIRCUIT 14SOP | |
LM324F-GE2 | IC OPAMP GP 4 CIRCUIT 14SOP | |
BU7244F-E2 | IC CMOS 4 CIRCUIT 14SOP | |
BA14741F-E2 | IC OPAMP GP 4 CIRCUIT 14SOP | |
BA2902YF-LBH2 | IC OPAMP GP 4 CIRCUIT 14SOP | |
BA4584RF-E2 | IC OPAMP GP 4 CIRCUIT 14SOP | |
BU7487F-E2 | IC CMOS 4 CIRCUIT 14SOP | |
BU7444SF-E2 | IC CMOS 4 CIRCUIT 14SOP | |
BU7464SF-E2 | IC CMOS 4 CIRCUIT 14SOP | |
BA2902F-E2 | IC OPAMP GP 4 CIRCUIT 14SOP | |
BA82902YFJ-CE2 | IC OPAMP GP 4 CIRCUIT 14SOPJ | |
LMR324F-GE2 | IC OPAMP GP 4 CIRCUIT 14SOP | |
BU7464F-E2 | IC CMOS 4 CIRCUIT 14SOP | |
BU7294F-E2 | IC CMOS 4 CIRCUIT 14SOP | |
BU7444F-E2 | IC CMOS 4 CIRCUIT 14SOP | |
BU7487SF-E2 | IC CMOS 4 CIRCUIT 14SOP | |
BU7294SF-E2 | IC CMOS 4 CIRCUIT 14SOP | |
LMR824F-GE2 | IC OPAMP GP 4 CIRCUIT 14SOP | |
LMR344F-GE2 | IC CMOS 4 CIRCUIT 14SOP | |
BU7244SF-E2 | IC CMOS 4 CIRCUIT 14SOP | |
BU7264SF-E2 | IC CMOS 4 CIRCUIT 14SOP | |
LM324F-E2 | IC OPAMP GP 4 CIRCUIT 14SOP |
제품 설명
제품 세부 정보
ROHM의 선택 운영 증폭기 / 비교 시리즈 운영 증폭기: 지상 감각
설명
General-purpose BA10358/BA10324A family and high-reliability BA2904S/BA2904/BA2902S/BA2902 family and automotive BA2904HFVM-C integrate two or four independent Op-Amps andphase compensation capacitors on a single chip andhave some features of high-gain, 낮은 전력 소모량과 3[V]에서 32[V]까지의 작동 전압 범위 (일종 전원 공급).BA3404 시리즈는 BA10358 / BA2904 시리즈와 비교하는 크로스오버 왜곡을 줄이고 고속 작동을 실현합니다.
특징
1) 단일 전원 공급 장치로 작동2) 넓은 작동 공급 전압
+3.0[V]+32.0[V] (일방 공급)
(BA10358/BA10324A/BA2904S/BA2904/BA2902S/BA2902 가족,BA2904HFVM-C)
+4.0[V]+36.0[V] (일방 공급)
(BA3404 가족)
3) 표준 Op-Amp 핀 할당
4) 입력과 출력은 작동 GND 감각
5) 내부 단계 보상 유형
6) 낮은 공급 전류
7) 높은 오픈 루프 전압 증가
8) 내부 ESD 보호
인체 모델 (HBM) ±5000 (V) (형)
(BA2904S/BA2904/BA2902S/BA2902/BA3404 가족,BA2904HFVM-C)
9) 금 PAD (BA2904S/BA2904/BA2902S/BA2902/BA3404 가족,BA2904HFVM-C)
10) 넓은 온도 범위
-40[°C]++125[°C] (BA2904/BA2902 가족,BA2904HFVM-C)
-40[°C]++105[°C] (BA2904S/BA2902S 가족)
-40[°C]++85[°C] (BA10358/BA10324/BA3404 가족)
사양
속성 | 속성 값 |
---|---|
제조업자 | ROHM |
제품 분류 | 기기 증폭기 |
시리즈 | BA10324A |
제품 | 운영용 증폭기 |
포장 | 릴 |
단위 무게 | 00.008501 온스 |
장착 방식 | SMD/SMT |
기술 | 양극성 |
채널 수 | 4 채널 |
증폭기 유형 | 지상 감각 증폭기 |
종료 | 폐업 하지 않음 |
최대 작동 온도 | + 85 C |
작동 온도 범위 | - 40C |
가동 공급 전류 | 600 uA |
공급 전압 최대 | 32V |
공급 전압-분 | 3V |
패키지 케이스 | SOP-14 |
이브 입력 편향 전류 | 250 nA |
보스 입력 오프셋 전압 | 7mV |
PSRR 전력 공급 거부 비율 | 65 dB |
채널별 출력 전류 | 35mA |
CMRR-공동 모드 거부 비율 | 65 dB |
GBP-이득-대역폭-제품 | 500kHz |
SR-Slew 비율 | 0.2 V/us |
최대 2번 공급 전압 | +/- 16V |
최소 양전력 전압 | +/- 1.5V |
기능적 호환성 부품
양식, 패키지, 기능적 호환성 부품
제조자 부분# | 설명 | 제조업자 | 비교 |
BA10324AFE2 증폭기 회로 |
쿼드 OP-AMP, 7000uV 오프셋-MAX, 0.5MHz 대역 폭, PDSO14, ROHS 컴플라이언트, SOP-14 | ROHM 반도체 | BA10324AF-E2 대 BA10324AFE2 |
BA10324AF-E1 증폭기 회로 |
운영 증폭기, 4 함수, 7000uV 오프셋 최대, BIPolar, PDSO14, SOP-14 | ROHM 반도체 | BA10324AF-E2 대 BA10324AF-E1 |
BA10324AF 증폭기 회로 |
운영 증폭기, 4 함수, 7000uV 오프셋 최대, BIPolar, PDSO14, ROHS 컴플라이언트, SOP-14 | ROHM 반도체 | BA10324AF-E2 대 BA10324AF |
설명
일반용 증폭기 4 회로 14-SOP
오퍼레이션 앰플리퍼 - 오프 앰플리퍼 OPAMP QUAD 32V
