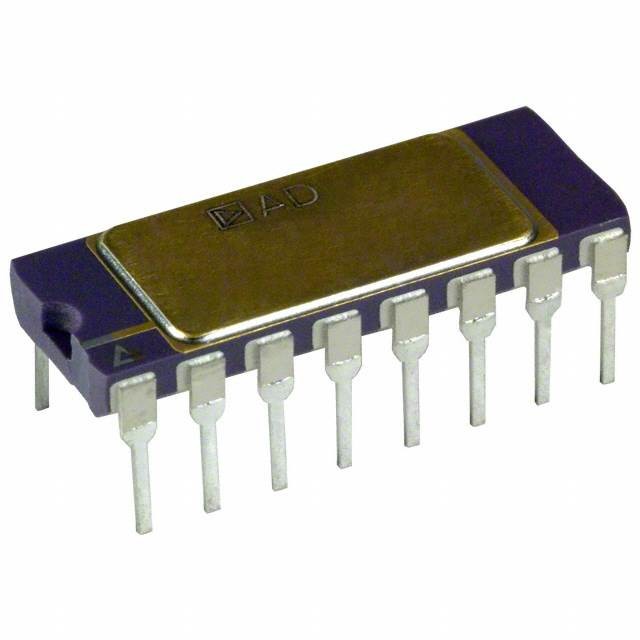

AD524ADZ 정밀 모노리틱 기기 증폭기 IC 1 회로 16CDIP
| 브랜드 이름 | Analog Devices Inc. |
|---|---|
| 모델 번호 | |
| 최소 주문 수량 | 1 |
| 가격 | Based on current price |
| 포장 세부 사항 | 반 정적 봉지 & 고리 박스 |
| 배달 시간 | 3-5 일 |
| 지불 조건 | T/T |
| 공급 능력 | 재고 중 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 증폭기용 | 계측기 | 회로 수 | 1 |
|---|---|---|---|
| 출력 유형 | - | 슬루율 | 5V/us |
| 이득 대역폭 제품 | 1 마하즈 | -3db 대역폭 | 1 마하즈 |
| 경향 - 입력 바이어스 | 50nA | 전압 - 입력옵셋 | 250 uV |
| 경향 - 공급 | 3.5mA | 경향 - 출력 / 채널 | - |
| 전압 - 공급 전폭 (민) | 12 Ｖ | 전압 - 공급 전폭 (맥스) | 36 Ｖ |
| 작동 온도 | -25' Ｃ ~ 85' Ｃ | 장착형 | 구멍을 통해 |
| 패키지 / 케이스 | 16 CDIP (0.300 ", 7.62 밀리미터) | 공급자의 장치 패키지 | 16-CDIP |
| 강조하다 | AD524ADZ 기기 증폭기 IC,모놀리틱 기기 증폭기 IC |
||
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
| Part Number | Description | |
|---|---|---|
| AD524ADZ | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD526ADZ | IC OPAMP PGA 1 CIRCUIT 16CDIP | |
| AD624ADZ | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD524BDZ | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD625ADZ | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD526BDZ | IC OPAMP PGA 1 CIRCUIT 16CDIP | |
| AD625BDZ | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD526BD | IC OPAMP PGA 1 CIRCUIT 16CDIP | |
| AD524BD | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD524AD | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD624BD | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD524CD | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD524SD | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD526AD | IC OPAMP PGA 1 CIRCUIT 16CDIP | |
| AD526CD | IC OPAMP PGA 1 CIRCUIT 16CDIP | |
| AD526SD | IC OPAMP PGA 1 CIRCUIT 16CDIP | |
| AD624CD | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD624SD | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD625AD | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD625BD | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD625BD/+ | IC AMP INST 25MHZ LN 16CDIP | |
| AD625CD | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD625SD | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD624BDZ | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD624CDZ | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD526CDZ | IC OPAMP PGA 1 CIRCUIT 16CDIP | |
| AD625CDZ | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD524CDZ | IC INST AMP 1 CIRCUIT 16CDIP | |
| 5962-8771901EA | IC INST AMP 1 CIRCUIT 16CDIP | |
| 5962-8853901EA | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD524SD/883B | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD624SD/883B | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD625SD/883B | IC INST AMP 1 CIRCUIT 16CERDIP |
제품 설명
제품 세부 정보
일반 설명
AD524는 최악의 운영 조건에서 높은 정확성을 요구하는 데이터 획득 애플리케이션을 위해 설계된 정밀 단일 계기 증폭기입니다.높은 선형성의 탁월한 조합, 높은 일반 모드 거부, 낮은 오프셋 전압 변동, 낮은 소음으로 AD524는 많은 데이터 획득 시스템에서 사용하기에 적합합니다.
특징
낮은 소음: 0.3 μV p-p 0.1 Hz에서 10 Hz낮은 비선형성: 0.003% (G = 1)
높은 CMRR: 120 dB (G = 1000)
낮은 오프셋 전압: 50μV
낮은 오프셋 전압 이동: 0.5 μV/°C
광역폭 증가 제품: 25MHz
1, 10, 100, 1000의 핀 프로그램 가능한 이득
입력 보호, 켜기/ 끄기
외부 부품은 필요 없습니다.
내부 보상
MIL-STD-883B 및 칩 사용 가능
16개의 납성 세라믹 DIP 및 SOIC 패키지 및 20개의 터미널 무연료 칩 운반기
EIA-481A 표준에 따라 테이프와 롤로 제공됩니다.
표준 군사 도면 또한 사용할 수 있습니다
사양
| 속성 | 속성 값 |
|---|---|
| 제조업자 | 아날로그 장치 |
| 제품 분류 | 기기 증폭기 |
| 시리즈 | AD524 |
| 제품 | 기기 증폭기 |
| 포장 | 튜브 |
| 장착 방식 | 구멍을 통해 |
| 채널 수 | 1 채널 |
| 증폭기 유형 | 기기 증폭기 |
| Pd-전력 분산 | 450mW |
| 최대 작동 온도 | + 85 C |
| 작동 온도 범위 | - 40C |
| 가동 공급 전류 | 3.5mA |
| 패키지 케이스 | CDIP-16 SB |
| 이브 입력 편향 전류 | 25 nA |
| 보스 입력 오프셋 전압 | 250uV |
| Vcm 일반 모드 전압 | 10V |
| CMRR-공동 모드 거부 비율 | 90 dB |
| GBP-이득-대역폭-제품 | 25MHz |
| SR-Slew 비율 | 5 V/us |
| 이득-V-V | 1V/V ~ 1000V/V |
| 3dB 대역폭 | 1MHz |
| 최대 입력 저항 | 1000Mohm |
설명
기기 증폭기 1 회로 16-CDIP 측면 융합
INST 앰프 단일 18V 16-핀 SBCDIP 튜브
기기 증폭기 IC PREC
