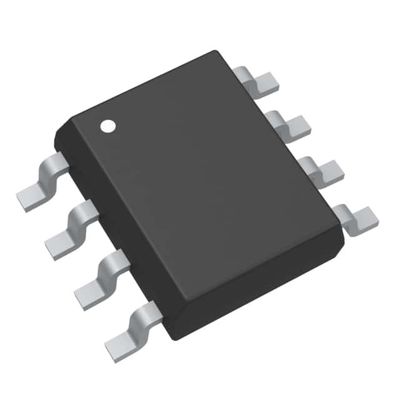

TLV272CS-13 CMOS 증폭기 IC 2 CIRCUIT 8SO 다이오드

무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
증폭기용 | CMOS | 회로 수 | 2 |
---|---|---|---|
출력 유형 | 레일 투 레일 | 슬루율 | 2V/us |
이득 대역폭 제품 | 1.9 마하즈 | -3db 대역폭 | - |
경향 - 입력 바이어스 | 1 pA | 전압 - 입력옵셋 | 500 uV |
경향 - 공급 | 550uA (x2 채널) | 경향 - 출력 / 채널 | 8 마 |
전압 - 공급 전폭 (민) | 2.7 V | 전압 - 공급 전폭 (맥스) | 16 V |
작동 온도 | 0°C ~ 70°C | 장착형 | 표면 마운트 |
패키지 / 케이스 | 8-SOIC (0.154", 3.90mm 너비) | 공급자의 장치 패키지 | 8-SO |
강조하다 | TLV272CS-13,TLV272CS-13 CMOS 증폭기 IC |
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
Part Number | Description | |
---|---|---|
TLV272CS-13 | IC CMOS 2 CIRCUIT 8SO | |
AS2333S-13 | IC OPAMP ZER-DRIFT 1CIRC | |
LM358S-13 | IC OPAMP GP 2 CIRCUIT 8SO | |
LM2904QS-13 | IC OPAMP GP 2 CIRCUIT 8SO | |
LM2904AQS-13 | IC OPAMP GP 2 CIRCUIT 8SO | |
LMV358SG-13 | IC OPAMP GP 2 CIRCUIT 8SO | |
TLV272IS-13 | IC CMOS 2 CIRCUIT 8SO | |
AP4310AMTR-G1 | IC OPAMP GP 2 CIRCUIT 8SO | |
TLC27L1IS-13 | IC CMOS 1 CIRCUIT 8SO | |
LM2904S-13 | IC OPAMP GP 2 CIRCUIT 8SO | |
TLV271CS-13 | IC CMOS 1 CIRCUIT 8SO | |
TLC271ACS-13 | IC CMOS 1 CIRCUIT 8SO | |
TLC27L1BIS-13 | IC CMOS 1 CIRCUIT 8SO | |
AS2376QS-13 | OPAMP GENERAL PURPOSE SO-8 T&R 2 | |
AS2333QS-13 | OPAMPGENERALPURPOSESO-8T&R2.5K | |
TLC271BCS-13 | IC CMOS 1 CIRCUIT 8SO | |
AP4310AMTR-AG1 | IC OPAMP GP 2 CIRCUIT 8SO | |
TLC271IS-13 | IC CMOS 1 CIRCUIT 8SO | |
LM2904AS-13 | IC OPAMP GP 2 CIRCUIT 8SO | |
AP4310AUMTR-AG1 | IC OPAMP GP 2 CIRCUIT 8SO | |
TLV271IS-13 | IC CMOS 1 CIRCUIT 8SO | |
TLC27L1BCS-13 | IC CMOS 1 CIRCUIT 8SO | |
TLC271CS-13 | IC CMOS 1 CIRCUIT 8SO | |
TLC271AIS-13 | IC CMOS 1 CIRCUIT 8SO | |
TLC27L1AIS-13 | IC CMOS 1 CIRCUIT 8SO | |
TLC27L1ACS-13 | IC CMOS 1 CIRCUIT 8SO | |
TLC27L1CS-13 | IC CMOS 1 CIRCUIT 8SO | |
TLC271BIS-13 | IC CMOS 1 CIRCUIT 8SO | |
TL072SG-13 | IC OPAMP JFET 2 CIRCUIT 8SO | |
TL082SG-13 | IC OPAMP JFET 2 CIRCUIT 8SO | |
APX4558S-13 | IC OPAMP GP 2 CIRCUIT 8SO | |
APX4558IS-13 | IC OPAMP GP 2 CIRCUIT 8SO | |
AP4310AMTR-AE1 | IC OPAMP GP 2 CIRCUIT 8SO | |
AP4310AUMTR-E1 | IC OPAMP GP 2 CIRCUIT 8SO | |
AP4310EMTR-G1 | AMP |
제품 설명
제품 세부 정보
설명
TLV27x는 TLC27x 시리즈의 오프 앰프에 대한 더 높은 성능의 대안을 제공합니다. 이 장치들은 최소 작동 공급 전압을 2로 낮추고 있습니다.7V가 확장 된 산업 온도 범위에서 철도-철도 출력 스윙 기능을 추가하면서.이것은 철도에서 철도 출력 변동이 필수적인 응용 프로그램에서 TLC27x 가족에 대한 이상적인 대안으로 만듭니다. TLV27x는 또한 550μA 공급 전류에서 2MHz 대역폭을 제공합니다.
TLV27x는 5V 및 ±5V 공급 장치에 대해 완전히 지정되어 있습니다. 권장되는 최대 공급 전압은 16V입니다. 장치들은 ±8V에서 ±1.35V까지 다양한 재충전 가능한 셀에서 작동 할 수 있습니다.CMOS 입력값은 고 임피던스 센서 인터페이스에서 사용 가능, 낮은 전압 작동으로 배터리 가동 응용 프로그램에서 TLC27x에 대한 매력적인 대안입니다.
2.7V 작동은 리온 이온 전력 시스템과 호환성을 갖춰 오늘날 사용 가능한 많은 마이크로 전력 마이크로 컨트롤러의 작동 공급 전압 범위와 호환성을 제공합니다.
모든 부품은 SOIC 패키지에서 사용할 수 있습니다. TLV271은 추가로 SOT25 패키지에서 사용할 수 있습니다. 부품에 대해 두 가지 온도 등급이 제공됩니다. C 등급은 0 ~ + 70 ° C 작동을 제공합니다.I급은 -40°C에서 +125°C까지 작동합니다.
특징
• TLC27x 시리즈에 대한 고성능 대안• 철도 대 철도 출력
• 넓은 대역폭: 2MHz
• 높은 매출 속도: 2.0 V/μs
공급 전압의 폭 넓다: 2.7V ~ 16V
낮은 공급 전류: 채널당 550μA
• 낮은 입력 소음 전압: 35nV/√Hz
• 낮은 입력 편향 전류: 1pA
• 지정된 온도 범위:
▪ 0°C 에서 +70°C: 상용 품질
▪ -40°C ~ +125°C: 산업용
• 완전히 납 없는 & 완전히 RoHS 준수 (고시 1 & 2)
• 알로겐 및 안티몬이 없습니다.
사양
속성 | 속성 값 |
---|---|
제조업자 | 다이오드 인코어레이트 |
제품 분류 | 기기 증폭기 |
시리즈 | TLV272 |
제품 | 운영용 증폭기 |
포장 | 릴 |
단위 무게 | 00.002610 온스 |
장착 방식 | SMD/SMT |
입력형 | CMOS |
출력 타입 | 철도 대 철도 |
채널 수 | 2 채널 |
증폭기 유형 | CMOS 증폭기 |
종료 | 폐업 하지 않음 |
최대 작동 온도 | + 70C |
작동 온도 범위 | 0 C |
가동 공급 전류 | 625 uA |
패키지 케이스 | SO-8 |
이브 입력 편향 전류 | 1 nA |
보스 입력 오프셋 전압 | 500uV |
이오스 입력 오프셋 전류 | 1 nA |
PSRR 전력 공급 거부 비율 | 80 dB |
채널별 출력 전류 | 13mA |
CMRR-공동 모드 거부 비율 | 69 dB |
GBP-이득-대역폭-제품 | 1.9MHz |
SR-Slew 비율 | 2.2 V/us |
최대 2번 공급 전압 | +/- 8V |
최소 양전력 전압 | +/- 1.35V |
제조업자 | 다이오드 인코어레이트 |
제품군 | 오퍼레이션 앰프 - 오프 앰프 |
RoHS | 세부 사항 |
최대 작동 온도 | + 70C |
최소 작동 온도 | 0 C |
브랜드 | 다이오드 인코어레이트 |
설명
CMOS 증폭기 2 회로 레일-레일 8-SO
오프 앰프 듀얼 GP R-R O/P 8V/16V 8-핀 SO T/R
운영 증폭기 - Op Amps 2.7 to16V0.55mA 13mA Rail to Rail 2-MHz
