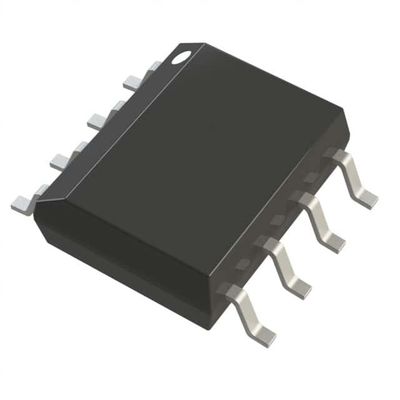

AD8099ARDZ-REEL7 전압 피드백 증폭기 IC 1 CIRC 8SOIC
| 브랜드 이름 | Analog Devices Inc. |
|---|---|
| 모델 번호 | AD8099ARDZ-REEL7 |
| 최소 주문 수량 | 1 |
| 가격 | Based on current price |
| 포장 세부 사항 | 반 정적 봉지 & 고리 박스 |
| 배달 시간 | 3-5 일 |
| 지불 조건 | T/T |
| 공급 능력 | 재고 중 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 증폭기용 | 전압 피드백 | 회로 수 | 1 |
|---|---|---|---|
| 출력 유형 | - | 슬루율 | 1350V/µs |
| 이득 대역폭 제품 | - | -3db 대역폭 | 510 마하즈 |
| 경향 - 입력 바이어스 | 6 uA | 전압 - 입력옵셋 | 100 uV |
| 경향 - 공급 | 15mA | 경향 - 출력 / 채널 | 178mA |
| 전압 - 공급 전폭 (민) | 5 Ｖ | 전압 - 공급 전폭 (맥스) | 12 Ｖ |
| 작동 온도 | -40' Ｃ ~ 125' Ｃ | 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 8-SOIC(0.154", 3.90mm 폭) 노출형 패드 | 공급자의 장치 패키지 | 8 SOIC-EP |
| 강조하다 | AD8099ARDZ-REEL7,전압 피드백 증폭기 IC,AD8099ARDZ-REEL7 증폭기 IC |
||
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
| Part Number | Description | |
|---|---|---|
| AD8099ARDZ-REEL7 | IC VOLTAGE FEEDBACK 1 CIRC 8SOIC | |
| ADA4817-1ARDZ-R7 | IC VOLTAGE FEEDBACK 1 CIRC 8SOIC | |
| AD8099ARDZ | IC VOLTAGE FEEDBACK 1 CIRC 8SOIC | |
| AD8139ARDZ-REEL7 | IC OPAMP DIFF 1 CIRCUIT 8SOIC | |
| ADA4899-1YRDZ | IC VOLTAGE FEEDBACK 1 CIRC 8SOIC | |
| ADA4898-1YRDZ | IC VOLTAGE FEEDBACK 1 CIRC 8SOIC | |
| ADA4817-1ARDZ | IC VOLTAGE FEEDBACK 1 CIRC 8SOIC | |
| ADA4625-2ARDZ | IC OPAMP JFET 2 CIRCUIT 8SOIC | |
| AD8045ARDZ-REEL7 | IC VOLTAGE FEEDBACK 1 CIRC 8SOIC | |
| AD8000YRDZ-REEL7 | IC OPAMP CFA 1 CIRCUIT 8SOIC | |
| AD8000YRDZ | IC OPAMP CFA 1 CIRCUIT 8SOIC | |
| AD8139ARDZ-REEL | IC OPAMP DIFF 1 CIRCUIT 8SOIC | |
| ADA4899-1YRDZ-R7 | IC VOLTAGE FEEDBACK 1 CIRC 8SOIC | |
| ADA4898-1YRDZ-R7 | IC VOLTAGE FEEDBACK 1 CIRC 8SOIC | |
| ADA4625-1ARDZ-R7 | IC OPAMP JFET 1 CIRCUIT 8SOIC | |
| ADA4625-2ARDZ-R7 | IC OPAMP JFET 2 CIRCUIT 8SOIC | |
| AD8045ARDZ | IC VOLTAGE FEEDBACK 1 CIRC 8SOIC | |
| AD8139ARDZ | IC OPAMP DIFF 1 CIRCUIT 8SOIC | |
| ADA4625-1ARDZ | IC OPAMP JFET 1 CIRCUIT 8SOIC | |
| ADA4899-1YRDZ-RL | IC VOLTAGE FEEDBACK 1 CIRC 8SOIC | |
| AD8099ARDZ-REEL | IC VOLTAGE FEEDBACK 1 CIRC 8SOIC | |
| ADA4898-1YRDZ-RL | IC VOLTAGE FEEDBACK 1 CIRC 8SOIC | |
| ADA4817-1ARDZ-RL | IC VOLTAGE FEEDBACK 1 CIRC 8SOIC | |
| ADA4625-1ARDZ-RL | IC OPAMP JFET 1 CIRCUIT 8SOIC | |
| ADA4625-2ARDZ-RL | IC OPAMP JFET 2 CIRCUIT 8SOIC | |
| AD8099ARD | IC VOLTAGE FEEDBACK 1 CIRC 8SOIC | |
| AD8099ARD-REEL | IC VOLTAGE FEEDBACK 1 CIRC 8SOIC | |
| AD8099ARD-REEL7 | IC VOLTAGE FEEDBACK 1 CIRC 8SOIC | |
| AD8139ARD | IC OPAMP DIFF 1 CIRCUIT 8SOIC | |
| AD8139ARD-REEL | IC OPAMP DIFF 1 CIRCUIT 8SOIC | |
| AD8139ARD-REEL7 | IC AMP DIFF R-R LN LDIST 8SOIC | |
| AD8000YRDZ-REEL | IC OPAMP CFA 1 CIRCUIT 8SOIC | |
| AD8045ARDZ-REEL | IC VOLTAGE FEEDBACK 1 CIRC 8SOIC | |
| AD8045ARD-REEL | IC OPAMP VF ULDIST LN 70MA 8SOIC | |
| AD8045ARD-REEL7 | IC OPAMP VF ULDIST LN 70MA 8SOIC | |
| AD8045ARD | IC OPAMP VF ULDIST LN 70MA 8SOIC |
제품 설명
제품 세부 정보
일반 설명
AD8099는 초저소음 (0.95 nV/√Hz) 및 왜곡 (10 MHz에서 92 dBc) 전압 피드백 앰프입니다. 이 조합은 16비트 및 18비트 시스템에 이상적입니다.,매우 선형적이고 낮은 노이즈 입력 스테이지로 높은 슬레이율로 낮은 이득으로 전체 전력 대역폭 (FPBW) 을 증가시킵니다.독점 차세대 초고속 보완성 양극성 (XFCB) 프로세스는 비교적 낮은 전력으로 이러한 고성능 증폭기를 가능하게합니다..
특징
초저소음: 0.95nV/√Hz, 2.6pA/√Hz초저조각
2차 하모닉 RL = 1 kΩ, G = +2
10MHz에서 −92dB
3차 하모닉 RL = 1 kΩ, G = +2
10MHz에서 -105 dB
고속
광역폭 증가 제품 (GBWP): 3.8 GHz
-3 dB 대역폭
700 MHz (G = +2)
550 MHz (G = +10)
스웨이율
475V/μs (G = +2)
1350 V/μs (G = +10)
새로운 핑아웃
맞춤형 외부 보상, 이득 범위 ₹1, +2 ~ +10
공급 전류: 15mA
오프셋 전압: 최대 0.5mV
공급 전압 범위 넓다: 5V ~ 12V
응용 프로그램
사전 증폭기수신기
기기
필터
중간 주파수 (IF) 및 베이스밴드 증폭기
아날로그-디지털 드라이버
디지털-아날로그 변환기 (DAC) 버퍼
광전자
사양
| 속성 | 속성 값 |
|---|---|
| 제조업자 | 아날로그 장치 |
| 제품 분류 | 기기 증폭기 |
| 시리즈 | AD8099 |
| 제품 | 운영용 증폭기 |
| 포장 | 릴 |
| 단위 무게 | 0.019048 온스 |
| 장착 방식 | SMD/SMT |
| 채널 수 | 1 채널 |
| 토폴로지 | 전압 피드백 |
| 증폭기 유형 | 전압 피드백 |
| 종료 | 폐업 하지 않음 |
| 최대 작동 온도 | + 125C |
| 작동 온도 범위 | - 40C |
| 가동 공급 전류 | 16mA |
| 공급 전압 최대 | 12V |
| 공급 전압-분 | 5V |
| 패키지 케이스 | SOIC-8 |
| 이브 입력 편향 전류 | 3 uA |
| 보스 입력 오프셋 전압 | 200uV |
| PSRR 전력 공급 거부 비율 | 80 dB |
| 채널별 출력 전류 | 35mA |
| CMRR-공동 모드 거부 비율 | 105 dB |
| GBP-이득-대역폭-제품 | 3GHz |
| SR-Slew 비율 | 715V/us 5V에서 |
| en-입전압-소음 밀도 | 00.95nV/sqrt Hz |
| 전압-이득-dB | 86 dB |
기능적 호환성 부품
양식, 패키지, 기능적 호환성 부품
| 제조자 부분# | 설명 | 제조업자 | 비교 |
| AD8099ACPZ-REEL7 증폭기 회로 |
초하위 왜곡, 고속 0.95nV/√Hz 전압 소음 오프 앰프 | 아날로그 디바이스 | AD8099ARDZ-REEL7 대 AD8099ACPZ-REEL7 |
| OPA847ID 증폭기 회로 |
광대역, 초저소음, 전압 피드백 작동 증폭기 종료 8-SOIC -40에서 85 | 텍사스 인스트루먼트 | AD8099ARDZ-REEL7 대 OPA847ID |
| AD8099ARDZ-REEL 증폭기 회로 |
초하위 왜곡, 고속 0.95nV/√Hz 전압 소음 오프 앰프 | 아날로그 디바이스 | AD8099ARDZ-REEL7 대 AD8099ARDZ-REEL |
| AD8099ACPZ-REEL 증폭기 회로 |
초하위 왜곡, 고속 0.95nV/√Hz 전압 소음 오프 앰프 | 아날로그 디바이스 | AD8099ARDZ-REEL7 대 AD8099ACPZ-REEL |
| AD8099ARDZ 증폭기 회로 |
초하위 왜곡, 고속 0.95nV/√Hz 전압 소음 오프 앰프 | 아날로그 디바이스 | AD8099ARDZ-REEL7 대 AD8099ARDZ |
| AD8099ARD 증폭기 회로 |
OP-AMP, 500uV OFFSET-MAX, PDSO8, MS-012, SOIC-8 | 로체스터 전자제품 LLC | AD8099ARDZ-REEL7 대 AD8099ARD |
| OPA847IDR 증폭기 회로 |
광대역, 초저소음, 전압 피드백 작동 증폭기 종료 8-SOIC -40에서 85 | 텍사스 인스트루먼트 | AD8099ARDZ-REEL7 대 OPA847IDR |
| AD8099ARDZ-REEL7 증폭기 회로 |
OP-AMP, 500uV 오프셋-MAX, PDSO8, ROHS 컴플라이언트, MS-012, SOIC-8 | 로체스터 전자제품 LLC | AD8099ARDZ-REEL7 대 AD8099ARDZ-REEL7 |
| AD8099ACPZ-R2 증폭기 회로 |
OP-AMP, 500uV 오프셋-MAX, PDSO8, 3 X 3 MM, ROHS 컴플라이언트, 플라스틱, LFCSP-8 | 로체스터 전자제품 LLC | AD8099ARDZ-REEL7 대 AD8099ACPZ-R2 |
| OPA847IDG4 증폭기 회로 |
광대역, 초저소음, 전압 피드백 작동 증폭기 종료 8-SOIC -40에서 85 | 텍사스 인스트루먼트 | AD8099ARDZ-REEL7 대 OPA847IDG4 |
설명
전압 피드백 증폭기 1 회로 8-SOIC-EP
OP 앰프 싱글 볼트 Fdbk 6V/12V 8-핀 SOIC N EP T/R
초고속 작동 증폭기 초저조각 0.95nV/Hz VTG 노이즈
