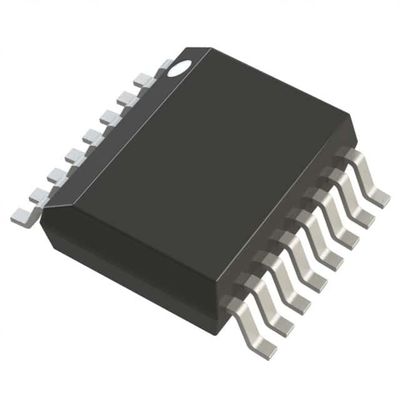

MAX4018EEE+ OPAMP IC 전압 피드백 VFB 3 회로
| 브랜드 이름 | Analog Devices Inc./Maxim Integrated |
|---|---|
| 모델 번호 | MAX4018EEE+ |
| 최소 주문 수량 | 1 |
| 가격 | Based on current price |
| 포장 세부 사항 | 반 정적 봉지 & 고리 박스 |
| 배달 시간 | 3-5 일 |
| 지불 조건 | T/T |
| 공급 능력 | 재고 중 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 증폭기용 | 전압 피드백 | 회로 수 | 3 |
|---|---|---|---|
| 출력 유형 | 레일 투 레일 | 슬루율 | 600V/us |
| 이득 대역폭 제품 | - | -3db 대역폭 | 150 마하즈 |
| 경향 - 입력 바이어스 | 5.4µA | 전압 - 입력옵셋 | 4 mV |
| 경향 - 공급 | 5.5mA(x3채널) | 경향 - 출력 / 채널 | 120 마 |
| 전압 - 공급 전폭 (민) | 3.15V | 전압 - 공급 전폭 (맥스) | 11 Ｖ |
| 작동 온도 | -40°C ~ 85°C | 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 16 SSOP (0.154 ", 3.90 밀리미터 폭) | 공급자의 장치 패키지 | 16-QSOP |
| 강조하다 | MAX4018EEE+,MAX4018EEE+ OPAMP IC,전압 피드백 OPAMP IC |
||
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
| Part Number | Description | |
|---|---|---|
| MAX4018EEE+ | IC OPAMP VFB 3 CIRCUIT 16QSOP | |
| MAX4219EEE+ | IC BUFFER 3 CIRCUIT 16QSOP | |
| MAX4382EEE+ | IC OPAMP VFB 3 CIRCUIT 16QSOP | |
| MAX4019EEE+ | IC BUFFER 3 CIRCUIT 16QSOP | |
| MAX4022EEE+ | IC BUFFER 4 CIRCUIT 16QSOP | |
| MAX4020EEE+ | IC OPAMP VFB 4 CIRCUIT 16QSOP | |
| MAX4222EEE+ | IC BUFFER 4 CIRCUIT 16QSOP | |
| MAX4220EEE+ | IC OPAMP VFB 4 CIRCUIT 16QSOP | |
| MAX4218EEE+ | IC OPAMP VFB 3 CIRCUIT 16QSOP | |
| MAX4382EEE+T | IC OPAMP VFB 3 CIRCUIT 16QSOP | |
| MAX4018EEE+T | IC OPAMP VFB 3 CIRCUIT 16QSOP | |
| MAX4022EEE+T | IC BUFFER 4 CIRCUIT 16QSOP | |
| MAX4019EEE+T | IC BUFFER 3 CIRCUIT 16QSOP | |
| MAX4219EEE+T | IC BUFFER 3 CIRCUIT 16QSOP | |
| MAX4218EEE+T | IC OPAMP VFB 3 CIRCUIT 16QSOP | |
| MAX4222EEE+T | IC BUFFER 4 CIRCUIT 16QSOP | |
| MAX4220EEE+T | IC OPAMP VFB 4 CIRCUIT 16QSOP | |
| MAX4218EEE | IC OPAMP VFB 3 CIRCUIT 16QSOP | |
| MAX4220EEE | IC OPAMP VFB 4 CIRCUIT 16QSOP | |
| MAX4018EEE | IC OPAMP VFB 3 CIRCUIT 16QSOP | |
| MAX4019EEE | IC BUFFER 3 CIRCUIT 16QSOP | |
| MAX4020EEE | IC OPAMP VFB 4 CIRCUIT 16QSOP | |
| MAX4189EEE | IC OPAMP TRIPLE LOWGLITCH 16QSOP | |
| MAX4219EEE | IC BUFFER 3 CIRCUIT 16QSOP | |
| MAX4222EEE | IC BUFFER 4 CIRCUIT 16QSOP | |
| MAX4268EEE | IC OPAMP VFB 2 CIRCUIT 16QSOP | |
| MAX4269EEE | IC OPAMP VFB 2 CIRCUIT 16QSOP | |
| MAX4270EEE | IC OPAMP VFB 2 CIRCUIT 16QSOP | |
| MAX4284EEE | IC OPAMP GP 4 CIRCUIT 16QSOP | |
| MAX4187EEE+ | IC OPAMP CFA 4 CIRCUIT 16QSOP | |
| MAX4268EEE+ | IC OPAMP VFB 2 CIRCUIT 16QSOP | |
| MAX4020EEE+T | IC OPAMP VFB 4 CIRCUIT 16QSOP | |
| MAX4187EEE+T | IC OPAMP CFA 4 CIRCUIT 16QSOP | |
| MAX4268EEE+T | IC OPAMP VFB 2 CIRCUIT 16QSOP | |
| MAX4268EEE-T | IC OPAMP VFB 2 CIRCUIT 16QSOP | |
| MAX4269EEE-T | IC OPAMP VFB 2 CIRCUIT 16QSOP | |
| MAX4270EEE-T | IC OPAMP VFB 2 CIRCUIT 16QSOP | |
| MAX4222EEE/GG8 | IC BUFFER 4 CIRCUIT 16QSOP | |
| MAX4383EEE+ | IC OPAMP VFB 4 CIRCUIT 16QSOP |
제품 설명
제품 세부 정보
일반 설명
MAX4012 싱글, MAX4016 듀얼, MAX4018 트리플, 그리고 MAX4020 쿼드 옵 앰퍼는 고속 성능과 Rail-to-Rail® 출력을 결합하는 유니티-가인-스태블 장치이다.MAX4018는 전원 공급 전류를 400μA로 줄이고 출력을 높은 저항 상태에 놓는 비활성화 기능이 있습니다.이 장치들은 +3.3V에서 +10V의 단일 공급 장치 또는 ±1.65V에서 ±5V의 이중 공급 장치에서 작동합니다.일반 모드 입력 전압 범위는 부정적인 전력 공급 레일 (일자 공급 애플리케이션에서 지상) 너머로 확장됩니다..이 장치들은 200MHz -3dB 대역폭과 600V/μs의 스레드 레이트를 달성하는 동안 단지 5.5mA의 비동기 공급 전류를 필요로 한다.이 부품은 넓은 대역폭을 필요로 하는 저전력/저전압 시스템에서 우수한 솔루션입니다또한, 비활성화 된 경우, 높은 출력 임피던스가 멀티플렉싱 응용 프로그램에 이상적입니다.
MAX4012는 소형 5핀 SOT23 패키지로 제공되며, MAX4016는 8핀 μMAX 및 SO 패키지로 제공됩니다. MAX4018/MAX4020는 공간을 절약하는 16핀 QSOP 및 14핀 SO로 제공됩니다.
특징
* 저비용* 고속:
200MHz -3dB 대역폭 (MAX4012)
150MHz -3dB 대역폭 (MAX4016/18/20)
30MHz 0.1dB 증가 평면성
600V/μs 스레브 속도
* 단일 3.3V/5.0V 작동
* 철도-철도 출력
* 입력 공통 모드 범위는 VEE 너머로 확장됩니다
* 낮은 차분 이득/단계: 0.02%/0.02°
* 5MHz에서 낮은 왜곡:
-78dBc SFDR
-75dB 총 하모닉 왜곡
* 높은 출력 드라이브: ± 120mA
* 400μA 종료 능력 (MAX4018)
* 정전 상태에서 높은 출력 저항 (MAX4018)
* 공간 절약 SOT23-5, μMAX, 또는 QSOP 패키지
신청서
세트 톱 박스감시 비디오 시스템
배터리 가동 기기
비디오 라인 드라이버
아날로그-디지털 변환기 인터페이스
CCD 영상 시스템
비디오 라우팅 및 스위칭 시스템
사양
| 속성 | 속성 값 |
|---|---|
| 제조업자 | |
| 제품 분류 | 기기 증폭기 |
| 시리즈 | MAX4018 |
| 제품 | 운영용 증폭기 |
| 포장 | 튜브 |
| 단위 무게 | 00.010159 온스 |
| 장착 방식 | SMD/SMT |
| 채널 수 | 3 채널 |
| 토폴로지 | 전압 피드백 |
| 증폭기 유형 | 전압 피드백 |
| Pd-전력 분산 | 667mW |
| 최대 작동 온도 | + 85 C |
| 작동 온도 범위 | - 40C |
| 가동 공급 전류 | 5.5mA |
| 부분-#-위명 | MAX4018 |
| 공급 전압 최대 | 11V |
| 공급 전압-분 | 3.15V |
| 패키지 케이스 | QSOP-16 |
| 이브 입력 편향 전류 | 20 uA |
| 보스 입력 오프셋 전압 | 20mV |
| PSRR 전력 공급 거부 비율 | 57 dB |
| 채널별 출력 전류 | 120mA |
| CMRR-공동 모드 거부 비율 | 70 dB |
| GBP-이득-대역폭-제품 | - |
| SR-Slew 비율 | 600V/us |
| en-입전압-소음 밀도 | 5V에서 10nV/sqrt Hz |
| 3dB 대역폭 | 150 MHz |
| 전압-이득-dB | 57 dB |
설명
전압 피드백 증폭기 3 회로 레일-레일 16-QSOP
고속 작동 증폭기 고속 단일 공급 장치
