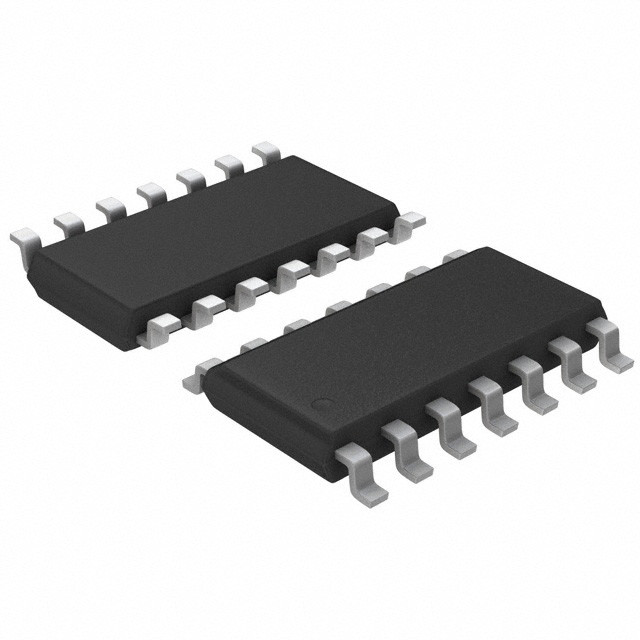

LM2902NSR IC OPAMP GP 4 회로 14SO 텍사스 기기

무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
증폭기용 | 범용 | 회로 수 | 4 |
---|---|---|---|
출력 유형 | - | 슬루율 | 0.5V/us |
이득 대역폭 제품 | 1.2MHz | -3db 대역폭 | - |
경향 - 입력 바이어스 | 20 nA | 전압 - 입력옵셋 | 3 mV |
경향 - 공급 | 1.4mA (x4 채널) | 경향 - 출력 / 채널 | 30mA |
전압 - 공급 전폭 (민) | 3 V | 전압 - 공급 전폭 (맥스) | 26V |
작동 온도 | -40°C ~ 125°C(TA) | 장착형 | 표면 마운트 |
패키지 / 케이스 | 14 SOIC (0.209 ", 5.30 밀리미터 폭) | 공급자의 장치 패키지 | 14-SO |
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
Part Number | Description | |
---|---|---|
LM2902NSR | IC OPAMP GP 4 CIRCUIT 14SO | |
MC3403NSR | IC OPAMP GP 4 CIRCUIT 14SO | |
LM324KANSR | IC OPAMP GP 4 CIRCUIT 14SO | |
LM348NSR | IC OPAMP GP 4 CIRCUIT 14SO | |
LM324KNSR | IC OPAMP GP 4 CIRCUIT 14SO | |
TL064INSR | IC OPAMP JFET 4 CIRCUIT 14SO | |
TLC27M4CNS | IC OPAMP GP 4 CIRCUIT 14SO | |
TLC27L4CNS | IC CMOS 4 CIRCUIT 14SO | |
TLC274CNS | IC OPAMP GP 4 CIRCUIT 14SO | |
TLC274BCNS | IC OPAMP GP 4 CIRCUIT 14SO | |
LM324NSR | IC OPAMP GP 4 CIRCUIT 14SO | |
TL064CNSR | IC OPAMP JFET 4 CIRCUIT 14SO | |
TLC27L4CNSR | IC CMOS 4 CIRCUIT 14SO | |
TLC274CNSR | IC OPAMP GP 4 CIRCUIT 14SO | |
LM324ANSR | IC OPAMP GP 4 CIRCUIT 14SO | |
TL084CNSR | IC OPAMP JFET 4 CIRCUIT 14SO | |
TL074CNSR | IC OPAMP JFET 4 CIRCUIT 14SO | |
TL064INS | IC OPAMP JFET 4 CIRCUIT 14SO | |
TLC27M4CNSR | IC OPAMP GP 4 CIRCUIT 14SO | |
TLC2274CNS | IC OPAMP GP 4 CIRCUIT 14SO | |
LM2902KNSR | IC OPAMP GP 4 CIRCUIT 14SO | |
TL074ACNSR | IC OPAMP JFET 4 CIRCUIT 14SO | |
TL084ACNSR | IC OPAMP JFET 4 CIRCUIT 14SO | |
TL034CNSR | IC OPAMP JFET 4 CIRCUIT 14SO | |
TLC2274CNSR | IC OPAMP GP 4 CIRCUIT 14SO | |
TL054CNSR | IC OPAMP JFET 4 CIRCUIT 14SO | |
TLC27L9CNSR | IC OPAMP GP 4 CIRCUIT 14SO | |
LM324NSRE4 | IC OPAMP GP 4 CIRCUIT 14SO | |
LM324NSRG4 | IC OPAMP GP 4 CIRCUIT 14SO | |
TL074BCNSR | IC OPAMP JFET 4 CIRCUIT 14SO | |
TL074BCNSRE4 | IC OPAMP JFET 4 CIRCUIT 14SO | |
TLC1079CNSR | IC CMOS 4 CIRCUIT 14SO | |
TLC1079CNSRG4 | IC CMOS 4 CIRCUIT 14SO | |
TLC2274CNSR-A | IC OPAMP GP 4 CIRCUIT 14SO | |
LM2902KNS | IC OPAMP GP 4 CIRCUIT 14SO | |
LM2902KNSE4 | IC OPAMP GP 4 CIRCUIT 14SO | |
LM2902KNSG4 | IC OPAMP GP 4 CIRCUIT 14SO | |
LM2902KNSRG4 | IC OPAMP GP 4 CIRCUIT 14SO | |
LM324ANSRG4 | IC OPAMP GP 4 CIRCUIT 14SO | |
LM348NSRG4 | IC OPAMP GP 1MHZ 14SO | |
TL074BCNSRG4 | IC OPAMP JFET 4 CIRCUIT 14SO | |
TL074CNSRG4 | IC OPAMP JFET 4 CIRCUIT 14SO | |
TLC1079CNS | IC CMOS 4 CIRCUIT 14SO | |
TLC2274CNSG4 | IC OPAMP GP 4 CIRCUIT 14SO | |
TLC2274CNSR-AG4 | IC OPAMP GP 4 CIRCUIT 14SO | |
TLC279CNS | IC CMOS 4 CIRCUIT 14SO | |
TLC279CNSG4 | IC CMOS 4 CIRCUIT 14SO | |
TLC27L4BCNS | IC CMOS 4 CIRCUIT 14SO | |
TLC27L9CNS | IC OPAMP GP 4 CIRCUIT 14SO | |
TLC27L9CNSG4 | IC OPAMP GP 4 CIRCUIT 14SO |
제품 설명
제품 세부 정보
설명
LM124/SA534/LM2902 시리즈는 4개의 독립적인, 고효율,내부 주파수 상쇄 작동 증폭기, 특히 넓은 전압 범위에서 단일 전원 공급 장치에서 작동하도록 설계된.
특징
• 유닛 이득을 위해 내부 주파수 보상• 큰 DC 전압 증가: 100dB
• 넓은 대역폭 (단위 이득): 1MHz (온도 보상)
• 넓은 전원 공급 범위 단일 공급: 3VDC ~ 30VDC 또는 듀얼
공급: ±1.5VDC ~ ±15VDC
• 공급 전류 소모가 매우 낮다: 공급과 본질적으로 독립적
전압 (1mW/op amp +5VDC)
• 낮은 입력 편향 전류: 45nADC (온도 보상)
• 낮은 입력 오프셋 전압: 2mVDC와 오프셋 전류: 5nADC
• 전원 공급 전압과 같은 차차 입력 전압 범위
• 큰 출력 전압: 0VDC에서 VCC-1.5VDC 스윙
사양
속성 | 속성 값 |
---|---|
제조업자 | 텍사스 인스트루먼트 |
제품 분류 | 기기 증폭기 |
시리즈 | LM2902 |
제품 | 운영용 증폭기 |
포장 | 릴 |
단위 무게 | 00.007348 온스 |
장착 방식 | SMD/SMT |
기술 | 양극성 |
채널 수 | 4 채널 |
증폭기 유형 | 고효율 증폭기 |
종료 | 폐업 하지 않음 |
최대 작동 온도 | + 125C |
작동 온도 범위 | - 40C |
가동 공급 전류 | 3mA |
공급 전압 최대 | 26V |
공급 전압-분 | 3V |
패키지 케이스 | SOP-14 |
이브 입력 편향 전류 | 250 nA |
보스 입력 오프셋 전압 | 7mV |
Vcm 일반 모드 전압 | 음색 레일에서 양색 레일 - 1.5 V |
채널별 출력 전류 | 30mA |
CMRR-공동 모드 거부 비율 | 50 dB |
GBP-이득-대역폭-제품 | 1.2 MHz |
SR-Slew 비율 | 0.5 V/us |
en-입전압-소음 밀도 | 35nV/sqrt Hz |
최대 2번 공급 전압 | +/- 13V |
최소 양전력 전압 | +/- 1.5V |
기능적 호환성 부품
양식, 패키지, 기능적 호환성 부품
제조자 부분# | 설명 | 제조업자 | 비교 |
LM2902NE4 증폭기 회로 |
4개의 일반용 기능 증폭기 14-PDIP -40~125 | 텍사스 인스트루먼트 | LM2902NSR 대 LM2902NE4 |
LM2902N/NOPB 증폭기 회로 |
저전력 표준 쿼드 작동 증폭기 14-PDIP -40 ~ 85 | 텍사스 인스트루먼트 | LM2902NSR 대 LM2902N/NOPB |
설명
일반용 증폭기 4 회로 14-SOP
오프 앰프 쿼드 GP 13V/26V 14-핀 SOP T/R
운영 증폭기 - Op Amps Quad 일반용 Op Amp
