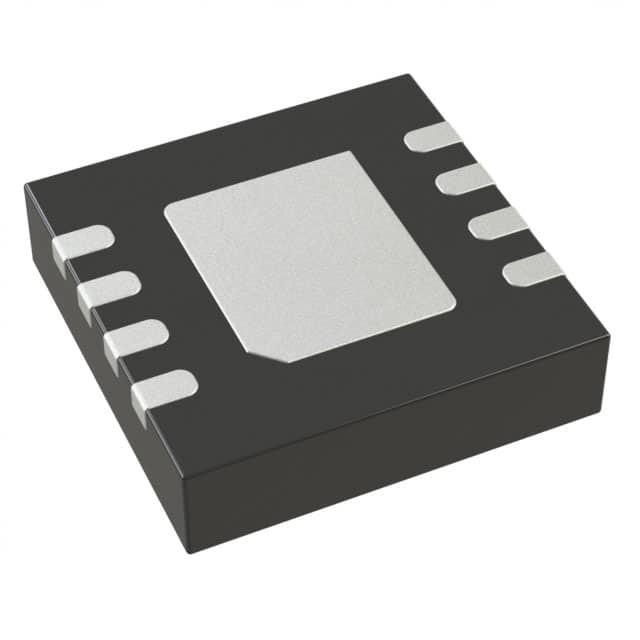

AD8137YCPZ-REEL7 IC OPAMP DIFF 1 회로 8LFCSP 아날로그 장치 Inc.
| 브랜드 이름 | Analog Devices Inc. |
|---|---|
| 모델 번호 | AD8137YCPZ-REEL7 |
| 최소 주문 수량 | 1 |
| 가격 | Based on current price |
| 포장 세부 사항 | 반 정적 봉지 & 고리 박스 |
| 배달 시간 | 3-5 일 |
| 지불 조건 | T/T |
| 공급 능력 | 재고 중 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 증폭기용 | 차이 | 회로 수 | 1 |
|---|---|---|---|
| 출력 유형 | 차별적, 레일 투 레일 | 슬루율 | 450V/us |
| 이득 대역폭 제품 | - | -3db 대역폭 | 110 마하즈 |
| 경향 - 입력 바이어스 | 500 nA | 전압 - 입력옵셋 | 700 uV |
| 경향 - 공급 | 3.2mA | 경향 - 출력 / 채널 | 20 마 |
| 전압 - 공급 전폭 (민) | 2.7 Ｖ | 전압 - 공급 전폭 (맥스) | 12 Ｖ |
| 작동 온도 | -40' Ｃ ~ 125' Ｃ | 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 8-WFDFN 노출 패드, CSP | 공급자의 장치 패키지 | 8-lfcsp (3x3) |
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
| Part Number | Description | |
|---|---|---|
| AD8137YCPZ-REEL7 | IC OPAMP DIFF 1 CIRCUIT 8LFCSP | |
| ADA4899-1YCPZ-R7 | IC OPAMP VFB 1 CIRCUIT 8LFCSP | |
| ADA4622-2ACPZ-R7 | IC OPAMP JFET 2 CIRCUIT 8LFCSP | |
| ADA4817-1ACPZ-R7 | IC OPAMP VFB 1 CIRCUIT 8LFCSP | |
| AD8139ACPZ-REEL7 | IC OPAMP DIFF 1 CIRCUIT 8LFCSP | |
| ADA4627-1ACPZ-R7 | IC OPAMP JFET 1 CIRCUIT 8LFCSP | |
| AD8139ACPZ-R2 | IC OPAMP DIFF 1 CIRCUIT 8LFCSP | |
| AD8137WYCPZ-R7 | IC OPAMP DIFF 1 CIRCUIT 8LFCSP | |
| ADA4637-1ACPZ-R2 | IC OPAMP JFET 1 CIRCUIT 8LFCSP | |
| AD8661ACPZ-REEL7 | IC OPAMP GP 1 CIRCUIT 8LFCSP | |
| ADA4051-2ACPZ-R7 | IC OPAMP ZERO-DRIFT 2CIRC 8LFCSP | |
| AD8000YCPZ-REEL7 | IC OPAMP CFA 1 CIRCUIT 8LFCSP | |
| ADA4637-1ACPZ-R7 | IC OPAMP JFET 1 CIRCUIT 8LFCSP | |
| AD8663ACPZ-REEL7 | IC OPAMP GP 1 CIRCUIT 8LFCSP | |
| AD8045ACPZ-R2 | IC OPAMP VFB 1 CIRCUIT 8LFCSP | |
| ADA4857-1YCPZ-R7 | IC OPAMP VFB 1 CIRCUIT 8LFCSP | |
| AD8045ACPZ-REEL7 | IC OPAMP VFB 1 CIRCUIT 8LFCSP | |
| ADA4850-1YCPZ-RL7 | IC OPAMP VFB 1 CIRCUIT 8LFCSP | |
| AD8597ACPZ-REEL7 | IC OPAMP GP 1 CIRCUIT 8LFCSP | |
| ADA4857-1YCPZ-RL | IC OPAMP VFB 1 CIRCUIT 8LFCSP | |
| AD8000YCPZ-REEL | IC OPAMP CFA 1 CIRCUIT 8LFCSP | |
| ADA4622-2ACPZ-RL | IC OPAMP JFET 2 CIRCUIT 8LFCSP | |
| AD8597ACPZ-REEL | IC OPAMP GP 1 CIRCUIT 8LFCSP | |
| ADA4817-1ACPZ-RL | IC OPAMP VFB 1 CIRCUIT 8LFCSP | |
| ADA4637-1ACPZ-RL | IC OPAMP JFET 1 CIRCUIT 8LFCSP | |
| ADA4627-1ACPZ-RL | IC OPAMP JFET 1 CIRCUIT 8LFCSP | |
| AD8139ACPZ-REEL | IC OPAMP DIFF 1 CIRCUIT 8LFCSP | |
| AD8000YCPZ-R2 | IC OPAMP CFA 1 CIRCUIT 8LFCSP | |
| ADA4850-1YCPZ-R2 | IC OPAMP VFB 1 CIRCUIT 8LFCSP | |
| AD8045ACP-R2 | IC OPAMP VF ULDIST LN 8LFCSP | |
| AD8045ACPZ-REEL | IC OPAMP VFB 1 CIRCUIT 8LFCSP | |
| AD8139ACP-R2 | IC AMP DIFF R-R LN LDIST 8LFCSP | |
| AD8137YCPZ-REEL | IC OPAMP DIFF 1 CIRCUIT 8LFCSP | |
| AD8137YCP-R2 | IC AMP DIFF R-R LP 20MA 8LFCSP | |
| ADA4850-1YCPZ-RL | IC OPAMP VFB 1 CIRCUIT 8LFCSP | |
| AD8045ACP-REEL7 | IC OPAMP VF ULDIST LN 8LFCSP | |
| AD8139ACP-REEL7 | IC AMP DIFF R-R LN LDIST 8LFCSP | |
| AD8137YCP-REEL7 | IC AMP DIFF R-R LP 20MA 8LFCSP | |
| AD8661ACPZ-REEL | IC OPAMP GP 1 CIRCUIT 8LFCSP | |
| ADA4899-1YCPZ-RL | IC OPAMP VFB 1 CIRCUIT 8LFCSP | |
| AD8663ACPZ-REEL | IC OPAMP GP 1 CIRCUIT 8LFCSP | |
| AD8597ACPZ-R2 | IC OPAMP GP 1 CIRCUIT 8LFCSP | |
| ADA4627-1ACPZ-R2 | IC OPAMP JFET 1 CIRCUIT 8LFCSP | |
| AD8661ACPZ-R2 | IC OPAMP GP 1 CIRCUIT 8LFCSP | |
| AD8663ACPZ-R2 | IC OPAMP GP 1 CIRCUIT 8LFCSP | |
| ADA4051-2ACPZ-RL | IC OPAMP ZERO-DRIFT 2CIRC 8LFCSP | |
| ADA4051-2ACPZ-R2 | IC OPAMP ZERO-DRIFT 2CIRC 8LFCSP | |
| AD8137YCPZ-R2 | IC OPAMP DIFF 1 CIRCUIT 8LFCSP | |
| ADA4899-1YCPZ-R2 | IC OPAMP VFB 1 CIRCUIT 8LFCSP | |
| ADA4817-1ACPZ-R2 | IC OPAMP VFB 1 CIRCUIT 8LFCSP | |
| ADA4857-1YCPZ-R2 | IC OPAMP VFB 1 CIRCUIT 8LFCSP |
제품 설명
제품 세부 정보
일반 설명
AD8137는 저비용의 디퍼셜 드라이버로, 전력 및 비용에 민감한 시스템에서 12비트 ADC를 구동하는 데 이상적입니다. AD8137는 적용이 쉽습니다.그리고 그것의 내부 공통 모드 피드백 아키텍처는 그것의 출력 공통 모드 전압을 하나의 핀에 적용 된 전압에 의해 제어 할 수 있습니다.내부 피드백 루프는 또한 본질적으로 균형 잡힌 출력뿐만 아니라 짝순 질의 하모닉 왜곡 제품을 억제합니다.완전히 미분 및 단일 끝에서 미분 이득 구성은 AD8137에 의해 쉽게 실현됩니다.. 4개의 저항으로 구성된 외부 피드백 네트워크가 증폭기의 폐쇄 루프 이득을 결정한다. 전원 다운 기능은 중요한 저전력 애플리케이션에서 유리하다.AD8137는 아날로그 디바이스의 독점적인 2세대 XFCB 프로세스에 의해 제조되며, 매우 낮은 전력 소비로 높은 수준의 성능을 달성 할 수 있습니다.
AD8137는 작은 8 리드 SOIC 패키지와 3 mm × 3 mm LFCSP에서 사용할 수 있습니다. 그것은 -40 ° C에서 +125 ° C의 확장 된 산업 온도 범위에서 작동하도록 지정되었습니다.
특징
완전히 미분전원 차단 기능이 있는 극히 낮은 전력
2.6 mA 비동기 전류 @ 5 V
전원 정전 상태에서 450μA @ 5V
고속
110MHz 큰 신호 3 dB 대역폭 @ G = 1
450V/μs 썰매속도
12비트 SFDR 성능 @ 500 kHz
빠른 정착 시간: 0.02%까지 100 ns
낮은 입력 오프셋 전압: ±2.6mV 최대
낮은 입력 오프셋 전류: 0.45 μA 최대
차분 입력과 출력
디퍼렌셜에서 디퍼렌셜 또는 단일 끝에서 디퍼렌셜
작업
철도-철도 출력
조절 가능한 출력 공통 모드 전압
외부로 조절할 수 있는 힘
넓은 공급 전압 범위: 2.7V ~ 12V
소형 SOIC 패키지로 제공됩니다.
응용 프로그램
12비트 ADC 드라이버
휴대용 기기
배터리 가동 애플리케이션
단발전기, 단발전기, 단발전기
다른 액티브 필터
비디오 증폭기
레벨 변경기
사양
| 속성 | 속성 값 |
|---|---|
| 제조업자 | 아날로그 장치 |
| 제품 분류 | 기기 증폭기 |
| 시리즈 | AD8137 |
| 제품 | 디퍼런셜 증폭기 |
| 포장 | 릴 |
| 장착 방식 | SMD/SMT |
| 채널 수 | 1 채널 |
| 매립 시간 | 100 ns |
| 최대 작동 온도 | + 125C |
| 작동 온도 범위 | - 40C |
| 가동 공급 전류 | 3.2mA |
| 공급 전압 최대 | 11V |
| 공급 전압-분 | 3V |
| 패키지 케이스 | LFCSP-8 |
| 이브 입력 편향 전류 | 1.1 uA |
| 보스 입력 오프셋 전압 | 11mV |
| PSRR 전력 공급 거부 비율 | 91 dB |
| 채널별 출력 전류 | 20mA |
| CMRR-공동 모드 거부 비율 | 66 dB |
| GBP-이득-대역폭-제품 | 110 MHz |
| SR-Slew 비율 | 450V/us |
| 이득-V-V | 1V/V |
| 최대 입력 저항 | 400kΩm |
기능적 호환성 부품
양식, 패키지, 기능적 호환성 부품
| 제조자 부분# | 설명 | 제조업자 | 비교 |
| AD8137YCP-REEL7 증폭기 회로 |
OP-AMP, 2600 uV OFFSET-MAX, DSO8, 3 X 3 MM, LFCSP-8 | 로체스터 전자제품 LLC | AD8137YCPZ-REEL7 대 AD8137YCP-REEL7 |
| AD8137YCP-REEL 증폭기 회로 |
IC OP-AMP, 2600 uV OFFSET-MAX, PDSO8, 3 X 3 MM, LFCSP-8, 운영 증폭기 | 아날로그 디바이스 | AD8137YCPZ-REEL7 대 AD8137YCP-REEL |
| AD8137YCP-R2 증폭기 회로 |
OP-AMP, 2600 uV OFFSET-MAX, DSO8, 3 X 3 MM, LFCSP-8 | 로체스터 전자제품 LLC | AD8137YCPZ-REEL7 대 AD8137YCP-R2 |
| AD8137YCPZ-R2 증폭기 회로 |
OP-AMP, 2600 uV OFFSET-MAX, PDSO8, 3 X 3 MM, ROHS 컴플라이언트, LFCSP-8 | 로체스터 전자제품 LLC | AD8137YCPZ-REEL7 대 AD8137YCPZ-R2 |
설명
디퍼런셜 증폭기 1 회로 디퍼런셜, 레일-레일 8-LFCSP-WD (3x3)
SP 앰프 DIFF AMP 싱글 R-R O/P 6V/12V 자동차 8핀 LFCSP EP T/R
차원 증폭기 저전력 ADC DVR
