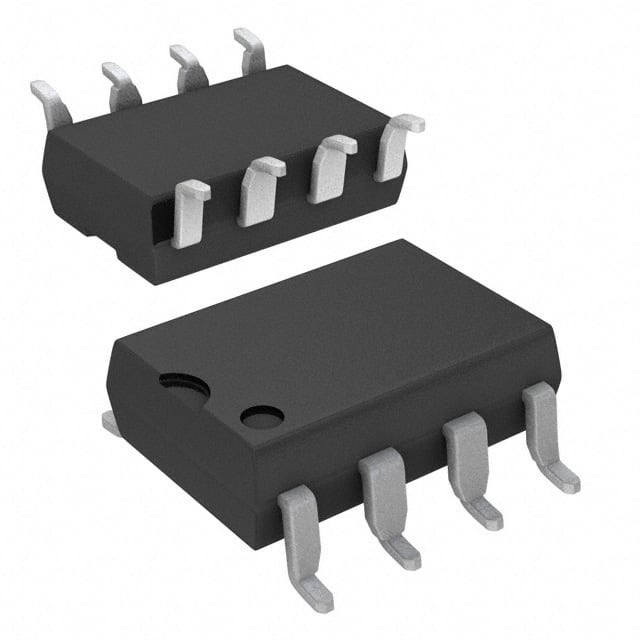

ACPL-7900-500E IC OPAMP 격리 1 CIRC 8DIPGW 브로드컴 리미티드
| 브랜드 이름 | Broadcom Limited |
|---|---|
| 모델 번호 | ACPL-7900-500E |
| 최소 주문 수량 | 1 |
| 가격 | Based on current price |
| 포장 세부 사항 | 반 정적 봉지 & 고리 박스 |
| 배달 시간 | 3-5 일 |
| 지불 조건 | T/T |
| 공급 능력 | 재고 중 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 증폭기용 | 차단 | 회로 수 | 1 |
|---|---|---|---|
| 출력 유형 | - | 슬루율 | - |
| 이득 대역폭 제품 | - | -3db 대역폭 | 200 킬로 헤르츠 |
| 경향 - 입력 바이어스 | 100 nA | 전압 - 입력옵셋 | 600 uV |
| 경향 - 공급 | 18.5mA | 경향 - 출력 / 채널 | 11mA |
| 전압 - 공급 전폭 (민) | 3 Ｖ | 전압 - 공급 전폭 (맥스) | 5 Ｖ |
| 작동 온도 | -40°C ~ 105°C | 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 8-SMD, 갈매기 날개 | 공급자의 장치 패키지 | 8-DIP 갈매기 날개 |
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
| Part Number | Description | |
|---|---|---|
| ACPL-7900-500E | IC OPAMP ISOLATION 1 CIRC 8DIPGW | |
| ACPL-790A-500E | IC OPAMP ISOLATION 1 CIRC 8DIPGW | |
| HCPL-7840-500E | IC OPAMP ISOLATION 1 CIRC 8DIPGW | |
| ACPL-790B-500E | IC OPAMP ISOLATION 1 CIRC 8DIPGW | |
| HCPL-7520-300E | IC CURR SENSE 1 CIRCUIT 8DIPGW | |
| HCPL-7800-500E | IC OPAMP ISOLATION 1 CIRC 8DIPGW | |
| HCPL-7510-300E | IC OPAMP ISOLATION 1 CIRC 8DIPGW | |
| HCPL-7840-300E | IC OPAMP ISOLATION 1 CIRC 8DIPGW | |
| ACPL-790A-300E | IC OPAMP ISOLATION 1 CIRC 8DIPGW | |
| HCPL-7800-300E | IC OPAMP ISOLATION 1 CIRC 8DIPGW | |
| HCPL-7800A-300E | IC OPAMP ISOLATION 1 CIRC 8DIPGW | |
| ACPL-782T-300E | IC OPAMP ISOLATION 1 CIRC 8DIPGW | |
| HCPL-7800A#300 | IC OPAMP ISOLATION 1 CIRC 8DIPGW | |
| HCPL-7850#300 | IC OPAMP ISOLATION 1 CIRC 8DIPGW | |
| AMC1200SDUBR | IC OPAMP ISOLATION 1 CIRC 8SOP | |
| HCPL-7840-560E | IC OPAMP ISOLATION 1 CIRC 8DIPGW | |
| ACPL-782T-500E | IC OPAMP ISOLATION 1 CIRC 8DIPGW | |
| ACPL-790B-300E | IC OPAMP ISOLATION 1 CIRC 8DIPGW | |
| AMC1200STDUBRQ1 | IC OPAMP ISOLATION 1 CIRC 8SOP | |
| AMC1200BDUB | IC OPAMP ISOLATION 1 CIRC 8SOP | |
| AMC1100DUB | IC OPAMP ISOLATION 1 CIRC 8SOP | |
| AMC1200SDUB | IC OPAMP ISOLATION 1 CIRC 8SOP | |
| HCPL-7800A-500E | IC OPAMP ISOLATION 1 CIRC 8DIPGW | |
| ACPL-7900-300E | IC OPAMP ISOLATION 1 CIRC 8DIPGW | |
| HCPL-7520-500E | IC CURR SENSE 1 CIRCUIT 8DIPGW | |
| HCPL-7510-500E | IC OPAMP ISOLATION 1 CIRC 8DIPGW | |
| AMC1100DUBR | IC OPAMP ISOLATION 1 CIRC 8SOP | |
| HCPL-7510-360E | IC OPAMP ISOLATION 1 CIRC 8DIPGW | |
| HCPL-7840#300 | IC OPAMP ISOLATION 1 CIRC 8DIPGW | |
| HCPL-7851#300 | IC OPAMP ISOLATION 1 CIRC 8DIPGW | |
| HCPL-7520-560E | IC CURR SENSE 1 CIRCUIT 8DIPGW | |
| HCPL-7520-360E | IC CURR SENSE 1 CIRCUIT 8DIPGW | |
| HCPL-7510-560E | IC OPAMP ISOLATION 1 CIRC 8DIPGW | |
| HCPL-7520-300 | IC CURR SENSE 1 CIRCUIT 8DIPGW | |
| HCPL-7840-360E | IC OPAMP ISOLATION 1 CIRC 8DIPGW | |
| HCPL-7510-300 | IC OPAMP ISOLATION 1 CIRC 8DIPGW | |
| HCPL-7840#500 | IC OPAMP ISOLATION 1 CIRC 8DIPGW | |
| PS8551L4-AX | IC OPAMP ISOLATION 1 CIRC 8SMDGW | |
| HCPL-7800#300 | IC OPAMP ISOLATION 1 CIRC 8DIPGW | |
| HCPL-7800A#500 | IC OPAMP ISOLATION 1 CIRC 8DIPGW | |
| 5962-9755701HXA | IC OPAMP ISOLATION 1 CIRC 8DIPGW | |
| HCPL-7800#500 | IC OPAMP ISOLATION 1 CIRC 8DIPGW | |
| HCPL-7840#560 | IC OPAMP ISOLATION 1 CIRC 8DIPGW | |
| HCPL-7520-560 | IC CURR SENSE 1 CIRCUIT 8DIPGW | |
| HCPL-7510-500 | IC OPAMP ISOLATION 1 CIRC 8DIPGW | |
| HCPL-7510-560 | IC OPAMP ISOLATION 1 CIRC 8DIPGW | |
| HCPL-7840#360 | IC OPAMP ISOLATION 1 CIRC 8DIPGW | |
| HCPL-7510-360 | IC OPAMP ISOLATION 1 CIRC 8DIPGW | |
| HCPL-7520-360 | IC CURR SENSE 1 CIRCUIT 8DIPGW | |
| PS9551L4-AX | IC OPAMP ISOLATION 1 CIRC 8SMDGW | |
| PS8551L4-E3-AX | IC OPAMP ISOLATION 1 CIRC 8DIPGW | |
| PS8551L4-V-AX | IC OPAMP ISOLATION 1 CIRC 8DIPGW | |
| PS8551AL4-V-AX | IC OPAMP ISOLATION 1 CIRC 8DIPGW | |
| PS8551AL4-V-E3-AX | IC OPAMP ISOLATION 1 CIRC 8DIPGW | |
| PS8551AL4-E3-AX | IC OPAMP ISOLATION 1 CIRC 8DIPGW | |
| LIA135STR | IC OPAMP ISOLATION 1 CIRC 8SMD | |
| LIA136STR | IC OPAMP ISOLATION 1 CIRC 8SMD |
제품 설명
제품 세부 정보
설명
ACPL-790B/790A/7900 격리 증폭기는 모터 드라이브 및 재생 에너지 시스템을 포함한 전자 전력 변환기에서 전류 및 전압 감지용으로 설계되었습니다.일반적인 모터 드라이브 구현에서, 전류는 외부 저항을 통해 흐르며 결과적으로 발생하는 아날로그 전압 하락은 격리 증폭기로 감지됩니다.전류에 비례한 차차 출력 전압이광적 격리 장벽
특징
±0.5% 높은 가이드 정확성 (ACPL-790B)-50ppm/°C 낮은 이득 변동
0.6mV 입력 오프셋 전압
00.05% 우수한 선형성
60 dB SNR
200 kHz 광대역폭
출력 쪽에 3V ~ 5.5V 넓은 공급 범위
-40°C ~ +105°C 운영 온도 범위
첨단 시그마-델타 () A/D 변환기 기술
완전 차분 격리 증폭기
15 kV/s 일반 모드 일시적 면역
컴팩트하고 자동으로 삽입 가능한 DIP-8 패키지
안전 및 규제 승인 (중계):
IEC/EN/DIN EN 60747-5-5: 891 V최고 작동 단열 전압
UL 1577: 5000 Vrms/1 min 이중 보호 등급
CSA: 컴포넌트 수용 통보 #5
신청서
AC 및 세르보 모터 드라이브의 전류/전압 감지태양광 인버터, 풍력 터빈 인버터
산업 프로세스 제어
데이터 획득 시스템
전원 공급 장치 신호 격리
일반 목적 아날로그 신호 격리
전통적인 전류 변환기 교체
사양
| 속성 | 속성 값 |
|---|---|
| 제조업자 | 브로드컴 |
| 제품 분류 | IC 칩 |
| 제품 | 광적으로 고립된 증폭기 |
| 포장 | 릴 |
| 장착 방식 | SMD/SMT |
| 출력 타입 | 아날로그에서 디지털 변환기 - ADC |
| 대역폭 | 200kHz |
| 증폭기 유형 | 격리 |
| 격리형 | 광학 |
| 가동 공급 전류 | 13mA |
| 패키지 케이스 | DIP-8 갈매기 날개 |
설명
광적으로 격리 된 증폭기 정밀 아이소 앰프
