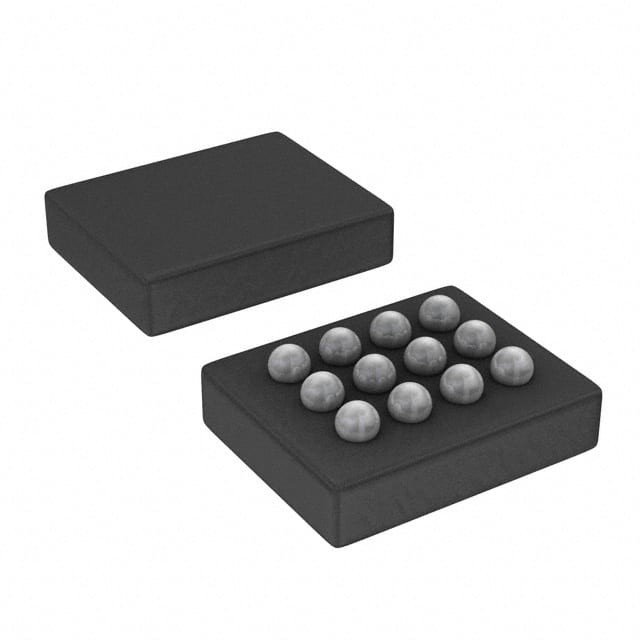

TPS63050YFFR IC REG BCK BST ADJ 500MA 12DSBGA 텍사스 기기

브랜드 이름 Texas Instruments
모델 번호 TPS63050YFFR
최소 주문 수량 1
가격 Based on current price
포장 세부 사항 반 정적 봉지 & 고리 박스
배달 시간 3-5 일
지불 조건 T/T
공급 능력 재고 중

무료샘플과 쿠폰을 위해 나와 연락하세요.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
기능 증가 / 감소 출력 구성 긍정적으로
토폴로지 인버스 컨버터 출력 유형 조정 가능
출력의 수 1 전압 - 입력 (민) 2.5V
전압 - 입력 (최대) 5.5V 전압 - 출력 (분 / 고정) 2.5V
전압 - 출력 (최대) 5.5V 전류 - 출력 500mA
주파수 - 스위칭 2.5MHz 동기 정류기
작동 온도 -40°C ~ 85°C (TA) 장착형 표면 마운트
패키지 / 케이스 12-유에프비지에이, DSBGA 공급자의 장치 패키지 12-dsbga
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
Part Number Description
TPS63050YFFR IC REG BCK BST ADJ 500MA 12DSBGA
TPS63051YFFT IC REG BCK BST 3.3V 12DSBGA
TPS63051YFFR IC REG BCK BST 3.3V 12DSBGA
TPS63050YFFT IC REG BCK BST ADJ 500MA 12DSBGA
TPS62353YZGT IC REG BUCK ADJ/PROG 12DSBGA
TPS62356YZGT IC REG BUCK ADJ/PROG 1A 12DSBGA
TPS62353YZGR IC REG BUCK ADJ/PROG 12DSBGA
TPS62350YZGT IC REG BUCK ADJ/PROG 12DSBGA
TPS62350YZGR IC REG BUCK ADJ/PROG 12DSBGA
TPS62352YZGR IC REG BUCK ADJ/PROG 12DSBGA
TPS62354YZGR IC REG BUCK ADJ/PROG 12DSBGA
TPS62356YZGR IC REG BUCK ADJ/PROG 1A 12DSBGA
TPS62000YEGT IC REG BUCK ADJ 600MA 12DSBGA
TPS62000YZGT IC REG BUCK ADJ 600MA 12DSBGA
TPS62351YZGR IC REG BUCK ADJ/PROG 12DSBGA
TPS62351YZGT IC REG BUCK ADJ/PROG 12DSBGA
TPS62000YEGR IC REG BUCK ADJ 600MA 12DSBGA
TPS62000YZGR IC REG BUCK ADJ 600MA 12DSBGA
TPS62352YZGT IC REG BUCK ADJ/PROG 12DSBGA
TPS62354YZGT IC REG BUCK ADJ/PROG 12DSBGA
메시지를 남겨주세요
Part Number Description
제품 설명

제품 세부 정보

설명

TPS6305x 제품군은 높은 효율성, 낮은 비동기 전류 부크 부스트 변환기이며, 입력 전압이 출력보다 높거나 낮은 애플리케이션에 적합합니다.


연속 출력 전류는 부스트 모드에서 500 mA, 버크 모드에서 1 A까지 높을 수 있습니다. 스위치의 최대 평균 전류는 1 A의 전형적인 값으로 제한됩니다.장치 TPS6305x 가족은 입력 전압에 따라 자동으로 버크 또는 부스트 모드 사이를 전환하여 전체 입력 전압 범위에서 출력 전압을 조절합니다., 모드 간 원활한 전환을 보장합니다.


버크 부스트 변환기는 최대 효율을 얻기 위해 동기 교정 (synchronous rectification) 을 사용하는 고정 주파수, 펄스 너비 변조 (PWM) 컨트롤러를 기반으로합니다. 낮은 부하 전류에서,변환기는 전체 부하 전류 범위에서 높은 효율을 유지하기 위해 전력 절약 모드로 전환됩니다..


PFM/PWM 핀은 사용자가 자동 PFM/PWM 모드 동작과 강제PWM 동작을 선택할 수 있다. PWM 모드에서는 일반적으로 2.5MHz의 고정 주파수가 사용된다.출력 전압은 외부 저항 분할기를 사용하여 프로그래밍, 또는 칩에 내부적으로 고정되어 있습니다. 변환기는 배터리 소모를 최소화하기 위해 비활성화 할 수 있습니다. 종료 중에는 부하가 배터리에서 분리됩니다.장치는 12 핀 DSBGA와 12 핀 HotRod 패키지에 포장됩니다.

특징

• 버크와 부스트 모드 사이를 원활하게 전환하는 실제 버크 또는 부스트
• 2.5V ~ 5.5V 입력 전압 범위
0.5-A 연속 출력 전류: VIN ≥ 2.5 V, VOUT = 3.3 V
• 조절 가능 및 고정 출력 전압 버전
• 부스 모드에서 90% 이상, 버크 모드에서 95% 이상 효율성
• 2.5MHz 전형적인 스위치 주파수
• 조정 가능한 평균 입력 전류 제한
• 조절 가능한 부드러운 시작 시간
• 장치의 비동기 전류 < 60 μA
• 자동 에너지 절약 모드 또는 강제 PWM 모드
• 종료 중 부하 연결
• 과열 보호
• 작은 1.6mm x 1.2mm, 12pin WCSP 및 2.5mm x 2.5mm 12pin HotRodTM QFN 패키지
• 다음을 사용하여 사용자 정의 디자인을 생성합니다.
TPS63050 WEBENCH® 파워 디자이너
TPS63051 WEBENCH® 파워 디자이너와 함께

신청서

• 휴대전화 와 스마트 폰
• 태블릿 PC
• PC 및 스마트 폰 액세서리
• 배터리 가동 애플리케이션
• 스마트 네트워크/스마트 미터

사양

속성 속성 값
제조업자 텍사스 인스트루먼트
제품 분류 DC 스위치 조절기
시리즈 TPS63050
종류 전압 변환기
포장 대체 포장
장착 방식 SMD/SMT
작동 온도 범위 - 40°C ~ + 85°C
패키지 케이스 12-UFBGA, DSBGA
작동 온도 -40°C ~ 85°C (TA)
장착형 표면 마운트
출력 타입 조정 가능
기능 스텝업/스텝다운
공급자 제품 패키지 12-DSBGA
출력 수 1 출력
토폴로지 벅-부스트
주파수 전환 2.5MHz
전류 출력 500mA
출력 구성 긍정적으로
출력 전압 2.5V
전압 출력 최대 5.5V
동시정리기
전압 입력-분 2.5V
입력전압 최대 5.5V
최대 작동 온도 + 85 C
작동 온도 범위 - 40C
출력 전압 2.5V ~ 5.5V
입력전압 2.5V ~ 5.5V
입력 전압-MAX 5.5V
출력 전류 500mA
스위치 주파수 2.5 MHz
입력전압-MIN 2.5V
패키지 케이스 DSBGA-12
기능적 호환성 부품양식, 패키지, 기능적 호환성 부품
제조자 부분# 설명 제조업자 비교
TPS63050YFFT
전력 회로
TPS6305x 1A 스위치와 조절 가능한 소프트 스타트 12-DSBGA -40 ~ 85 텍사스 인스트루먼트 TPS63050YFFR 대 TPS63050YFFT

설명

콘브 DC-DC 2.5V ~ 5.5V 스텝 다운 / 스텝 업 싱글 아웃 2.5V ~ 5.5V 0.5A 12-핀 DSBGA T / R
전압 조절기 - 스위치 조절기 소형 SGL 인듀서 Buck Boost Cnvtr
