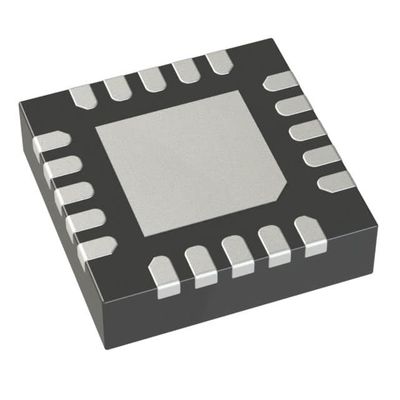

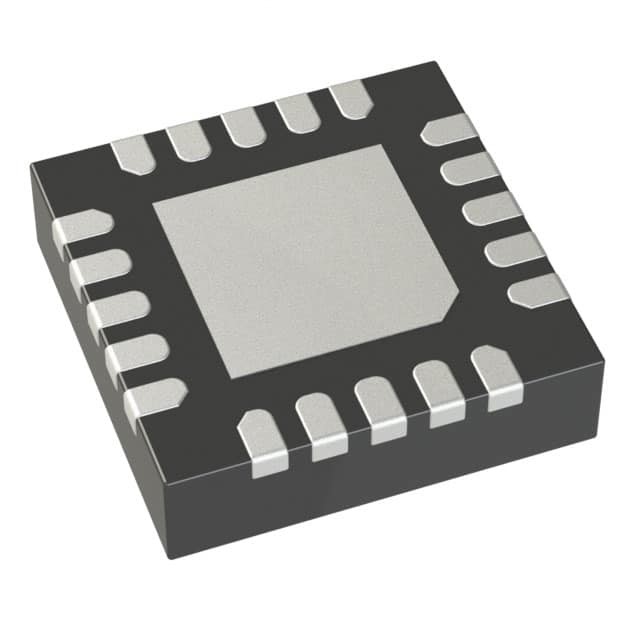

LTC3562EUD#PBF IC REG BUCK ADJ/PROG QD 20QFN 아날로그 디바이스 Inc.
| 브랜드 이름 | Analog Devices Inc. |
|---|---|
| 모델 번호 | |
| 최소 주문 수량 | 1 |
| 가격 | Based on current price |
| 포장 세부 사항 | 반 정적 봉지 & 고리 박스 |
| 배달 시간 | 3-5 일 |
| 지불 조건 | T/T |
| 공급 능력 | 재고 중 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 기능 | 내려오다 | 출력 구성 | 긍정적으로 |
|---|---|---|---|
| 토폴로지 | 달러 | 출력 유형 | 조정할 수 있습니다 (프로그램 가능한) |
| 출력의 수 | 4 | 전압 - 입력 (민) | 2.7V |
| 전압 - 입력 (최대) | 5.5V | 전압 - 출력 (분 / 고정) | 0.425V(0.6V) |
| 전압 - 출력 (최대) | 전류 - 출력 | 400mA, 600mA | |
| 주파수 - 스위칭 | 2.25MHz | 동기 정류기 | 네 |
| 작동 온도 | -40°C ~ 85°C (TA) | 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 20-WFQFN 노출된 패드 | 공급자의 장치 패키지 | 20-qfn (3x3) |
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
| Part Number | Description | |
|---|---|---|
| LTC3562EUD#PBF | IC REG BUCK ADJ/PROG QD 20QFN | |
| LT3587EUD#PBF | IC REG BST CUK ADJ TRPL 20QFN | |
| LTC3569EUD#TRPBF | IC REG BUCK ADJ TRPL 20QFN | |
| LTC3569EUD#PBF | IC REG BUCK ADJ TRPL 20QFN | |
| LTC3569IUD#PBF | IC REG BUCK ADJ TRPL 20QFN | |
| LT3587EUD#TRPBF | IC REG BST CUK ADJ TRPL 20QFN | |
| LTC3562EUD#TRPBF | IC REG BUCK ADJ/PROG QD 20QFN | |
| LTC3569IUD#TRPBF | IC REG BUCK ADJ TRPL 20QFN | |
| LT3587EUD | IC REG BST CUK ADJ TRPL 20QFN | |
| LTC3128EFE | IC REG BCK BST ADJ 3A 20QFN | |
| LTC3130EUDC | IC REG BCK BST ADJ 600MA 20QFN | |
| LTC3130EUDC-1 | IC REG BCK BST PROG 600MA 20QFN | |
| LTC3130IUDC | IC REG BCK BST ADJ 600MA 20QFN | |
| LTC3130IUDC-1 | IC REG BCK BST PROG 600MA 20QFN | |
| LTC3612EUDC | IC REG BUCK ADJUSTABLE 3A 20QFN | |
| LTC3612HUDC | IC REG BUCK ADJUSTABLE 3A 20QFN | |
| LTC3612IUDC | IC REG BUCK ADJUSTABLE 3A 20QFN | |
| LTC3612MPUDC | IC REG BUCK ADJUSTABLE 3A 20QFN | |
| LTC3626EUDC | IC REG BUCK ADJ 2.5A 20QFN | |
| LTC3626IUDC | IC REG BUCK ADJ 2.5A 20QFN |
제품 설명
제품 세부 정보
설명
LTC®3562는 I2C 인터페이스를 가진 쿼드 고효율 단일 동기 단계 다운 조절기입니다.두 개의 조절기는 외부에서 조절할 수 있으며 피드백 전압은 25mV 단계로 425mV에서 800mV 사이로 프로그래밍 할 수 있습니다 (형 A)다른 두 개의 조절기는 고정 출력 조절기이며 출력 전압은 600mV에서 3.775V까지 25mV 단계 (B 유형) 로 프로그래밍 할 수 있습니다.모든 네 조절기 독립적으로 작동하고 펄스 스냅에 넣을 수 있습니다, LDO, Burst Mode 동작, 또는 I2C 제어를 통해 강제 Burst Mode 동작. 타입-A 조절기는 I2C 제어가 사용할 수 없는 경우 활성화 될 수 있는 별도의 RUN 핀을 가지고 있다.
특징
■ 4개의 독립적인 I2C 제어 가능한 단계 다운조절기 (2 × 600mA, 2 × 400mA)
■ 두 개의 I2C 프로그래밍 가능한 피드백 전압
조절기 (R600A, R400A): VFB 425mV ~ 800mV
■ 두 개의 I2C 프로그래밍 가능한 출력 전압 조절기
(R600B, R400B): VOUT 600mV ~ 3.775V
■ 프로그래밍 가능한 모드: 펄스 스키프, LDO, 펄스 모드,®
강제 폭발 모드 동작
■ 비동기 전류 < 100μA (모든 조절기 가동)
LDO 모드)
■ 고정된 2.25MHz 스위치 주파수 (펄스 건너뛰기)
모드)
■ '슬레' 제한 '스위치' 소음 감소
■ 조절기 R600A의 전원 켜기 재설정 출력
■ 소형, 열 강화, 20 납 3mm × 3mm
QFN 패키지
응용 프로그램
■ 다중 공급 경로와 함께 다양한 휴대용 응용 프로그램■ 개인 정보 장치
■ 무선 및 DSL 모덤
■ 디지털 스틸 카메라
■ MP3 플레이어
■ 휴대용 기기
사양
| 속성 | 속성 값 |
|---|---|
| 제조업자 | 아날로그 장치 / 선형 기술 |
| 제품 분류 | DC 스위치 조절기 |
| 시리즈 | - |
| 포장 | 튜브 대체 포장 |
| 패키지 케이스 | 20-WFQFN 노출 패드 |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 장착형 | 표면 마운트 |
| 출력 타입 | 조절 (프로그램) |
| 기능 | 계단 |
| 공급자 제품 패키지 | 20-QFN (3x3) |
| 출력 수 | 4 출력 |
| 토폴로지 | 벅 |
| 주파수 전환 | 2.25MHz |
| 전류 출력 | 400mA, 600mA |
| 출력 구성 | 긍정적으로 |
| 출력 전압 | 0.425V (0.6V) |
| 전압 출력 최대 | 0.8V (3.78V) |
| 동시정리기 | 네 |
| 전압 입력-분 | 2.7V |
| 입력전압 최대 | 5.5V |
설명
벅 스위칭 조절기 IC 긍정 조절 (프로그램) 0.425V (0.6V) 4 출력 400mA, 600mA 20-WFQFN 노출 패드
LTC3562 - I2C 쿼드 싱크론 스텝 다운 DC/DC 조절기 2 x 600mA, 2 x 400mA
