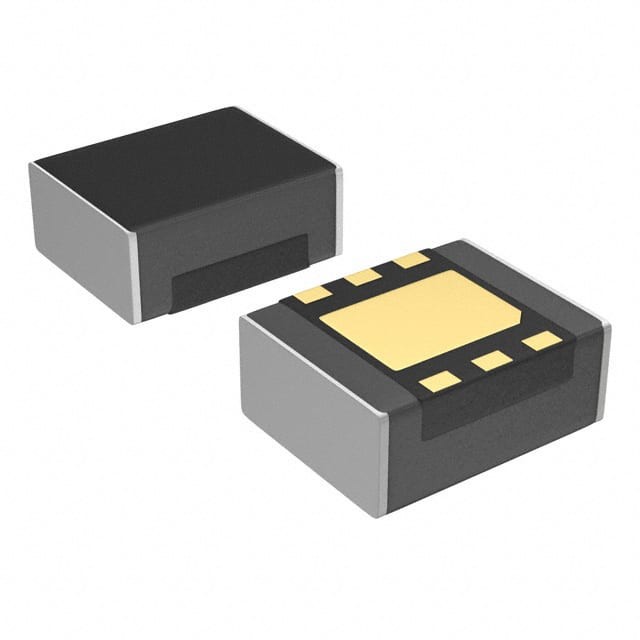

XC9265A3014R-G IC REG BUCK 3V 200MA 6USPEL 토렉스 반도체 Ltd

무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
기능 | 내려오다 | 출력 구성 | 긍정적으로 |
---|---|---|---|
토폴로지 | 달러 | 출력 유형 | 고정됩니다 |
출력의 수 | 1 | 전압 - 입력 (민) | 2V |
전압 - 입력 (최대) | 6V | 전압 - 출력 (분 / 고정) | 3V |
전압 - 출력 (최대) | - | 전류 - 출력 | 200mA |
주파수 - 스위칭 | - | 동기 정류기 | 네 |
작동 온도 | -40°C ~ 85°C (TA) | 장착형 | 표면 마운트 |
패키지 / 케이스 | 6-XDFN 노출 패드 | 공급자의 장치 패키지 | 6-USPEL (1.8x2) |
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
Part Number | Description | |
---|---|---|
XC9265A3014R-G | IC REG BUCK 3V 200MA 6USPEL | |
XC9272B0714R-G | IC REG BUCK 0.7V 50MA 6USPEL | |
XC9272A0614R-G | IC REG BUCK 0.6V 50MA 6USPEL | |
XC9272A06B4R-G | IC REG BUCK 0.65V 50MA 6USPEL | |
XC9272A0714R-G | IC REG BUCK 0.7V 50MA 6USPEL | |
XC9272A0814R-G | IC REG BUCK 0.8V 50MA 6USPEL | |
XC9272A08B4R-G | IC REG BUCK 0.85V 50MA 6USPEL | |
XC9272A0914R-G | IC REG BUCK 0.9V 50MA 6USPEL | |
XC9272A09B4R-G | IC REG BUCK 0.95V 50MA 6USPEL | |
XC9272B0614R-G | IC REG BUCK 0.6V 50MA 6USPEL | |
XC9272B06B4R-G | IC REG BUCK 0.65V 50MA 6USPEL | |
XC9272B0814R-G | IC REG BUCK 0.8V 50MA 6USPEL | |
XC9272B08B4R-G | IC REG BUCK 0.85V 50MA 6USPEL | |
XC9272B0914R-G | IC REG BUCK 0.9V 50MA 6USPEL | |
XC9272B09B4R-G | IC REG BUCK 0.95V 50MA 6USPEL | |
XC9265B1214R-G | IC REG BUCK 1.2V 50MA 6USPEL | |
XC9265C1814R-G | IC REG BUCK 1.8V 200MA 6USPEL | |
XC9265A2214R-G | IC REG BUCK 2.2V 200MA 6USPEL | |
XC9265A3314R-G | IC REG BUCK 3.3V 200MA 6USPEL | |
XC9265A1814R-G | IC REG BUCK 1.8V 200MA 6USPEL |
제품 설명
제품 세부 정보
일반 설명
XC9206/XC9207/XC9208 시리즈는 SOT-25 패키지로 제공되는 내장된 0.4Ω P 채널 드라이버 트랜지스터를 갖춘 DC/DC 변환기 그룹입니다.IC는 고효율과 안정적인 전원 공급을 위해 설계되었습니다. 500mA의 출력 전류로 코일만을 사용합니다., 다이오드와 두 개의 세라믹 콘덴서 외부로 연결.XC9206/9207의 최소 작동 전압은 1.8V 및 XC9208의 2.0V입니다. 출력 전압은 100mV 증가를 통해 0.9V에서 4.0V의 범위에서 내부적으로 프로그래밍 할 수 있습니다 (정밀도: ±2.0%).오시슬레이션 주파수는 300kHz에서 선택할 수 있습니다., 600kHz 및 1.2MHz 그래서 당신의 특정 응용 프로그램에 가장 적합한 주파수를 선택할 수 있습니다. 각 시리즈는 다른 작동 방식을 갖추고 있습니다: PWM 제어 (XC9206 시리즈),자동 PWM/PFM 스위치 제어 (XC9207 시리즈) 및 수동 PWM/PFM 스위치 제어 (XC9208 시리즈)이 시리즈는 전체 부하 범위에서 빠른 일시 반응, 낮은 파동 및 높은 효율성을 제공합니다 (빛 부하에서 높은 출력 전류 조건).부드러운 시작과 현재 제어 기능은 내부적으로 최적화대기 상태에서 모든 회로는 전류 소비를 1.0μA 또는 그 이하로 줄이기 위해 종료됩니다.내부 P 채널 드라이버 트랜지스터는 입력 전압이 1이 되면 강제로 꺼집니다.0.4V 이하
■ 특징
P-ch 드라이버 Tr. 내장: ON 저항 0.4Ω출력 전압 범위: 0.9V ~ 4.0V (100mV 증가) 고정 출력 전압 정확도 ±2%
오시슬레이션 주파수: 300kHz, 600kHz, 1.2MHz 고정 오시슬레이션 주파수 정확도 ±15%
대기 기능: Istb = 1μA (MAX.)
전류 제한 장치: 600mA
입력전압 범위: 1.8V ~ 6.0V ((XC9206/XC9207)
2.0V ~ 6.0V (XC9208)
출력 전류: 500mA
최대 의무 비율: 100%
PWM/PFM 스위칭 제어기 (XC9207 / XC9208)
세라믹 콘덴시터 호환
내장된 부드러운 시작 회로
작은 패키지: SOT-25
■ 응용 프로그램
● 휴대 전화(PDC, GSM, CDMA, IMT2000 등)
● PDA, 휴대용 통신 모덤
● 휴대용 게임
● 카메라, 디지털 카메라
● 무선 전화
● 노트북 컴퓨터
사양
속성 | 속성 값 |
---|---|
제조업자 | 토렉스 반도체 |
제품 분류 | DC 스위치 조절기 |
시리즈 | - |
포장 | 대체 포장 |
패키지 케이스 | 6-XDFN 노출 패드 |
작동 온도 | -40°C ~ 85°C (TA) |
장착형 | 표면 마운트 |
출력 타입 | 고정 |
기능 | 계단 |
공급자 제품 패키지 | 6-USPEL (1.8x2) |
출력 수 | 1 출력 |
토폴로지 | 벅 |
주파수 전환 | - |
전류 출력 | 200mA |
출력 구성 | 긍정적으로 |
출력 전압 | 3V |
전압 출력 최대 | - |
동시정리기 | 네 |
전압 입력-분 | 2V |
입력전압 최대 | 6V |
설명
벅 스위치 조절기 IC 긍정 고정 3V 1 출력 200mA 6-XDFN 노출 패드
