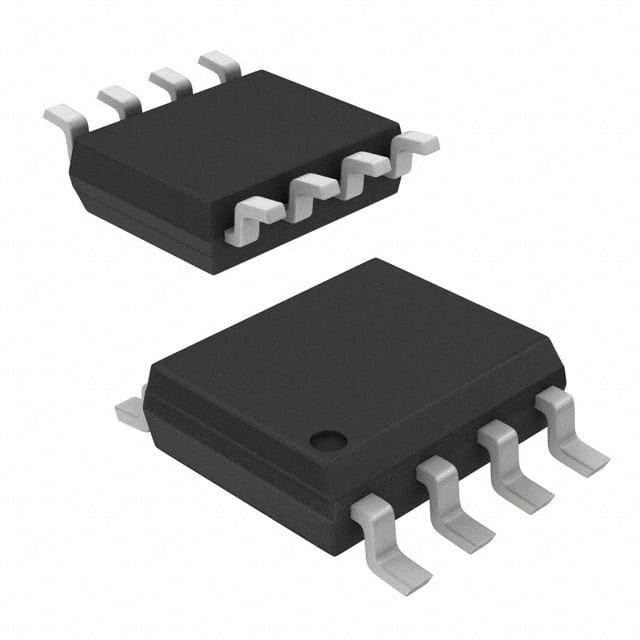

ICL7660CBAZ-T IC REG CHARG PUMP INV 45MA 8SOIC 레네사스 전자제품 아메리카 인크
| 브랜드 이름 | Renesas Electronics America Inc |
|---|---|
| 모델 번호 | ICL7660CBAZ-T |
| 최소 주문 수량 | 1 |
| 가격 | Based on current price |
| 포장 세부 사항 | 반 정적 봉지 & 고리 박스 |
| 배달 시간 | 3-5 일 |
| 지불 조건 | T/T |
| 공급 능력 | 재고 중 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 기능 | 비율계량 | 출력 구성 | 긍정적이거나 부정적입니다 |
|---|---|---|---|
| 토폴로지 | 충전 펌프 | 출력 유형 | 고정됩니다 |
| 출력의 수 | 1 | 전압 - 입력 (민) | 1.5V |
| 전압 - 입력 (최대) | 10V | 전압 - 출력 (분 / 고정) | -빈, 2빈 |
| 전압 - 출력 (최대) | - | 전류 - 출력 | 45mA |
| 주파수 - 스위칭 | 10kHz | 동기 정류기 | 아니 |
| 작동 온도 | 0°C ~ 70°C (TA) | 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 8-SOIC (0.154", 3.90mm 너비) | 공급자의 장치 패키지 | 8-SOIC |
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
| Part Number | Description | |
|---|---|---|
| ICL7660CBAZ-T | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660ACBAZA-T | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660CBAZ | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660SIBAZT | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660CBAZA-T | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660ACBAZA | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660SIBAZ | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660CBAZA | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660SCBAZ | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660AIBAZA | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660AIBAZA-T | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660SCBAZ-T | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660CBA | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660SCBA | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660SIBA | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660AIBA | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660ACBA | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660ACBA-T | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660AIBA-T | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660CBA-T | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660SCBA-T | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660SIBAT | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ISL9110SIINZ-T | IC REG BUCK BOOST 20WLCSP | |
| ISL9110SIIAZ-T | IC REG BUCK BOOST 20WLCSP |
제품 설명
제품 세부 정보
인터실 ICL7660과 ICL7660A는 기존에 사용된 장치에 비해 독특한 성능 장점을 제공하는 단일 CMOS 전원 공급 회로입니다.ICL7660는 +1의 입력 범위에서 양에서 음으로 공급 전압 변환을 수행합니다.5V에서 +10.0V로 -1.5V에서 -10.0V의 보충 출력 전압을 발생시키고 ICL7660A는 +1.5V에서 +12의 입력 범위에서 동일한 변환을 수행합니다.0V로 -1의 보완 출력 전압이 발생합니다..5V ~ -12.0V. 충전 펌프와 충전 저수지 기능에 비비판적인 외부 콘덴시터 2개만 필요합니다.ICL7660과 ICL7660A는 또한 전압 두 배로 작동하도록 연결 될 수 있으며 +18까지 출력 전압을 생성합니다..6V +10V 입력.
특징
• 5V 로직 공급 장치에서 5V 공급 장치로 간단하게 변환단순 전압 곱셈 (VOUT= (-) nVIN)
• 전형적인 오픈 서킷 전압 변환 효율 99.9%
• 일반적인 전력 효율 98%
• 넓은 작동 전압 범위
- ICL7660 . . . . . . . . . . . . . . . . . . . . . . . . 1.5V ~ 10.0V
- ICL7660A . . . . . . . . . . . . . . . . . . . . . . . 1.5V ~ 12.0V
• ICL7660A 100% 3V에서 테스트
• 사용하기 쉽다 - 비중이 없는 외부 소동 부품 2개만 필요합니다.
• 전체 온도 및 전압 범위에서 외부 다이오드가 없습니다.
• Pb-Free Plus Anneal 사용 가능 (RoHS 컴플라이언스)
사양
| 속성 | 속성 값 |
|---|---|
| 제조업자 | 레네사 |
| 제품 분류 | DC 스위치 조절기 |
| 시리즈 | ICL7660 |
| 종류 | 충전 펌프 |
| 포장 | 대체 포장 |
| 단위 무게 | 0.019048 온스 |
| 장착 방식 | SMD/SMT |
| 패키지 케이스 | 8-SOIC (0.154", 3.90mm 너비) |
| 작동 온도 | 0°C ~ 70°C (TA) |
| 장착형 | 표면 마운트 |
| 출력 타입 | 고정 |
| 기능 | 비중 측정 |
| 공급자 제품 패키지 | 8-SOIC |
| 출력 수 | 1 출력 |
| 토폴로지 | 충전 펌프 |
| 주파수 전환 | 10kHz |
| 전류 출력 | 45mA |
| 출력 구성 | 긍정 또는 부정적 |
| 출력 전압 | - 와이, 2와이 |
| 전압 출력 최대 | - |
| 동시정리기 | 아니 |
| 전압 입력-분 | 1.5V |
| 입력전압 최대 | 10V |
| 최대 작동 온도 | + 70C |
| 작동 온도 범위 | 0 C |
| 출력 전압 | - 1.5V ~ - 10V 18.6V |
| 출력 전류 | 45mA |
| 패키지 케이스 | SOIC-8 |
설명
충전 펌프 스위칭 조절기 IC 긍정 또는 부정 고정 -Vin, 2Vin 1 출력 45mA 8-SOIC (0.154", 3.90mm 너비)
충전 펌프 INV/STPUP/STPDN -1.5V ~ -10V/18.6V 45mA 8-핀 SOIC N T/R
전압 조절기 - 스위치 조절기 CMOS VAGE CNVRTR COM
