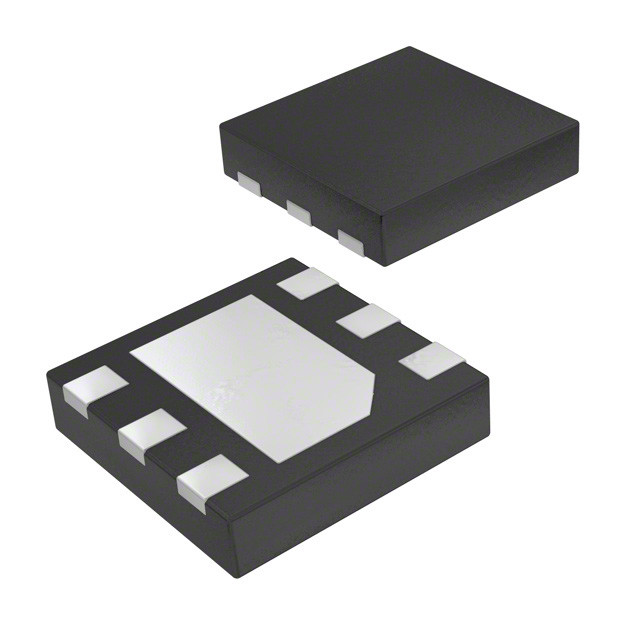

RT8010GQW IC REG BUCK 조절식 1A 6WDFN Richtek USA Inc.

브랜드 이름 Richtek USA Inc.
모델 번호 RT8010GQW
최소 주문 수량 1
가격 Based on current price
포장 세부 사항 반 정적 봉지 & 고리 박스
배달 시간 3-5 일
지불 조건 T/T
공급 능력 재고 중

무료샘플과 쿠폰을 위해 나와 연락하세요.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
기능 내려오다 출력 구성 긍정적으로
토폴로지 달러 출력 유형 조정 가능
출력의 수 1 전압 - 입력 (민) 2.5V
전압 - 입력 (최대) 5.5V 전압 - 출력 (분 / 고정) 0.6V
전압 - 출력 (최대) 5.5V 전류 - 출력 1A
주파수 - 스위칭 1.5MHz 동기 정류기
작동 온도 -40°C ~ 85°C (TA) 장착형 표면 마운트
패키지 / 케이스 6-WDFN 노출된 패드 공급자의 장치 패키지 6-wdfn (2x2)
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
Part Number Description
RT8010GQW IC REG BUCK ADJUSTABLE 1A 6WDFN
RT5710FHGQW IC REG BUCK ADJ 1A 6WDFN
RT5710AHGQW IC REG BUCK ADJUSTABLE 1A 6WDFN
RT5710BHGQW IC REG BUCK ADJUSTABLE 1A 6WDFN
RT8010-33GQW IC REG BUCK 3.3V 1A 6WDFN
RT8057GQW(2) IC REG BUCK ADJUSTABLE 1A 6WDFN
RT5712AHGQW IC REG BUCK ADJUSTABLE 2A 6WDFN
RT5712EHGQW IC REG BUCK ADJUSTABLE 2A 6WDFN
RT8016GQW IC REG BUCK ADJUSTABLE 1A 6WDFN
RT5751AHGQW 6V 1A SYNC ADJ ACOT BUCK WDFN-6
RT5752BHGQW IC REG BUCK ADJ 2A 6WDFN
RT8010-10GQW IC REG BUCK 1V 1A 6WDFN
RT8010-12GQW IC REG BUCK 1.2V 1A 6WDFN
RT8010-15GQW IC REG BUCK 1.5V 1A 6WDFN
RT8010-16GQW IC REG BUCK 1.6V 1A 6WDFN
RT8010-18GQW IC REG BUCK 1.8V 1A 6WDFN
RT8010-25GQW IC REG BUCK 2.5V 1A 6WDFN
RT8048ZQW IC REG BUCK ADJUSTABLE 1A 6WDFN
RT5711AHGQW IC REG BUCK ADJ 1.5A 6WDFN
RT5711BHGQW IC REG BUCK ADJ 1.5A 6WDFN
RT2657GQW IC REG BUCK ADJ 600MA 6WDFN
RT5712FHGQW IC REG BUCK ADJUSTABLE 2A 6WDFN
RT8057GQW IC REG BUCK ADJUSTABLE 1A 6WDFN
RT5712BHGQW IC REG BUCK ADJUSTABLE 2A 6WDFN
RT5751BHGQW 6V 1A SYNC ADJ ACOT BUCK WDFN-6
메시지를 남겨주세요
Part Number Description
제품 설명

제품 세부 정보

일반 설명

RT8010/A는 고효율의 펄스 너비 조절 (PWM) 단계 다운 DC-DC 변환기입니다. 2.5V에서 5.5V까지 넓은 입력 전압 범위에서 1A 출력 전류를 공급할 수 있습니다.RT8010/A는 1전지 리?? 이온 배터리 또는 휴대전화와 같은 다른 전원으로부터 전원을 공급받는 휴대용 전자 장치에 이상적입니다., PDA 및 휴대용 장치.
PWM/Low Dropout 자동 스위치 및 종료 모드를 포함하여 두 가지 작동 모드가 제공됩니다. 낮은 RDS ((ON) 을 가진 내부 동기 직렬기는 PWM 모드에서 전도 손실을 극적으로 감소시킵니다.실제 적용에서는 외부 샷키 다이오드가 필요하지 않습니다..
RT8010/A는 정상 PWM가 상부 PMOS를 지속적으로 켜서 조절된 출력 전압을 제공할 수 없을 때 낮은 출력 모드로 진입한다. RT8010/A는 종료 모드로 진입하고 0보다 적은 소비량을 소비한다.EN 핀이 낮게 당겨지면 1μA.
스위치 파동은 1.5MHz의 고정 작동 주파수로 인해 작은 패키지 필터링 요소에 의해 쉽게 부드럽게됩니다.이것은 작은 WDFN-6L 2x2와 WQFN-16L 3x3 패키지와 함께 작은 PCB 영역 응용 프로그램을 제공합니다다른 특징은 부드러운 시작, 2%의 정확도로 낮은 내부 참조 전압, 온도 보호 및 전류 보호입니다.

특징

● +2.5V ~ +5.5V 입력 범위
● 출력 전압 (0.6V 에서 VIN 까지 조절 가능한 출력)
RT8010: 1.0V, 1.2V, 1.5V, 1.6V, 1.8V, 2.5V 및 3.3V
고정/조정 가능한 출력 전압
RT8010A 조절 가능한 출력 전압만
● 1A 출력 전류
● 95% 효율성
● 스콧키 다이오드 가 필요 하지 않습니다
● 1.5MHz 고정 주파수 PWM 동작
● 작은 6 리드 WDFN 및 16 리드 WQFN 패키지
● RoHS 규정 에 부합 하고 100% 납 (Pb) 이 없는 제품

신청서

● 휴대 전화
● 개인 정보 제공 장치
● 무선 및 DSL 모덤
● MP3 플레이어
● 휴대용 기기

사양

속성 속성 값
제조업자 리히텍
제품 분류 DC 스위치 조절기
시리즈 -
포장 대체 포장
패키지 케이스 6-WDFN 노출 패드
작동 온도 -40°C ~ 85°C (TA)
장착형 표면 마운트
출력 타입 조정 가능
기능 계단
공급자 제품 패키지 6-WDFN (2x2)
출력 수 1 출력
토폴로지
주파수 전환 1.5MHz
전류 출력 1A
출력 구성 긍정적으로
출력 전압 0.6V
전압 출력 최대 5.5V
동시정리기
전압 입력-분 2.5V
입력전압 최대 5.5V

설명

벅 스위치 조절기 IC 긍정 조절 0.6V 1 출력 1A 6-WDFN 노출 패드
