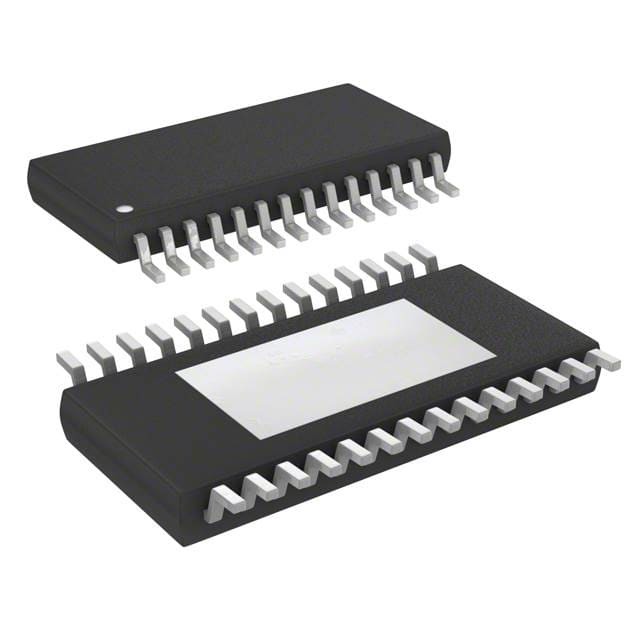

MAX1945REUI+ IC REG BUCK ADJ/PROG 6A 28TSSOP 아날로그 디바이스 Inc./Maxim 통합
| 브랜드 이름 | Analog Devices Inc./Maxim Integrated |
|---|---|
| 모델 번호 | MAX1945REUI+ |
| 최소 주문 수량 | 1 |
| 가격 | Based on current price |
| 포장 세부 사항 | 반 정적 봉지 & 고리 박스 |
| 배달 시간 | 3-5 일 |
| 지불 조건 | T/T |
| 공급 능력 | 재고 중 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 기능 | 내려오다 | 출력 구성 | 긍정적으로 |
|---|---|---|---|
| 토폴로지 | 달러 | 출력 유형 | 조정할 수 있습니다 (프로그램 가능한) |
| 출력의 수 | 1 | 전압 - 입력 (민) | 2.6V |
| 전압 - 입력 (최대) | 5.5V | 전압 - 출력 (분 / 고정) | 0.8V(1.8V, 2.5V) |
| 전압 - 출력 (최대) | 4.68V | 전류 - 출력 | 6A |
| 주파수 - 스위칭 | 400kHz ~ 1.2MHz | 동기 정류기 | 아니 |
| 작동 온도 | -40°C ~ 85°C (TA) | 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 28 TSSOP (0.173 ", 4.40 밀리미터 폭) 노출된 패드 | 공급자의 장치 패키지 | 28-TSSOP-EP |
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
| Part Number | Description | |
|---|---|---|
| MAX1945REUI+ | IC REG BUCK ADJ/PROG 6A 28TSSOP | |
| NCP1592PAR2G | IC REG BUCK ADJ 6A 28TSSOP | |
| EL7566DREZ | IC REG BUCK ADJ 6A 28HTSSOP | |
| MAX1709EUI+ | IC REG BST ADJ/PROG 7.5A 28TSSOP | |
| MAX1709EUI+T | IC REG BST ADJ/PROG 7.5A 28TSSOP | |
| MAX1945REUI+T | IC REG BUCK ADJ/PROG 6A 28TSSOP | |
| EL7554IREZ | IC REG BUCK ADJ 4A 28HTSSOP | |
| EL7566AIREZ | IC REG BUCK ADJ 6A 28HTSSOP | |
| EL7554IRE | IC REG BUCK ADJ 4A 28HTSSOP | |
| EL7564CRE | IC REG BUCK ADJ 4A 28HTSSOP | |
| EL7566DRE | IC REG BUCK ADJ 6A 28HTSSOP | |
| EL7554IRE-T13 | IC REG BUCK ADJ 4A 28HTSSOP | |
| EL7554IRE-T7 | IC REG BUCK ADJ 4A 28HTSSOP | |
| EL7554IREZ-T13 | IC REG BUCK ADJ 4A 28HTSSOP | |
| EL7554IREZ-T7 | IC REG BUCK ADJ 4A 28HTSSOP | |
| EL7566AIREZ-T13 | IC REG BUCK ADJ 6A 28HTSSOP | |
| EL7566AIREZ-T7 | IC REG BUCK ADJ 6A 28HTSSOP | |
| EL7566DRE-T13 | IC REG BUCK ADJ 6A 28HTSSOP | |
| EL7566DRE-T7 | IC REG BUCK ADJ 6A 28HTSSOP | |
| EL7566DREZ-T13 | IC REG BUCK ADJ 6A 28HTSSOP | |
| EL7566DREZ-T7 | IC REG BUCK ADJ 6A 28HTSSOP | |
| MAX1945SEUI+ | IC REG BUCK ADJ/PROG 6A 28TSSOP | |
| MAX1945SEUI+T | IC REG BUCK ADJ/PROG 6A 28TSSOP | |
| EL7563CREZ | IC REG BUCK ADJ 4A 28HTSSOP | |
| EL7564CREZ | IC REG BUCK ADJ 4A 28HTSSOP | |
| EL7563CREZ-T7 | IC REG BUCK ADJ 4A 28HTSSOP | |
| EL7564CREZ-T7 | IC REG BUCK ADJ 4A 28HTSSOP | |
| EL7564CREZ-T13 | IC REG BUCK ADJ 4A 28HTSSOP | |
| EL7563CREZ-T13 | IC REG BUCK ADJ 4A 28HTSSOP |
제품 설명
제품 세부 정보
일반 설명
MAX1945R/MAX1945S 고효율 펄스 너비 변조 (PWM) 스위칭 조절기는 최대 6A의 출력 전류를 공급합니다. 장치들은 2.6V에서 5V의 입력 공급 범위에서 작동합니다.5V 및 1의 선택 가능한 출력 전압을 제공.8V, 2.5V 및 0.8V에서 공급 전압의 85%까지 조정 가능한 출력 전압.
특징
* 6A PWM 스텝 다운 조절기 95% 효율* 작은 외부 구성 요소를 위한 1MHz/500kHz 스위칭
* 0.76in2 완전 6A 규제자 발자국
* 외부 부품 높이 <3mm
* 부하, 라인 및 온도에서 ± 1% 출력 정확도
* 2.6V에서 5.5V 공급에서 작동
* 3.3V/5V의 VCC와 함께 2.5V 입력에서 작동
* 1.8V 또는 2.5V의 미리 설정된 출력 전압
* 0.8V에서 85%까지 조정 가능한 출력
전압 마진: ±4% (MAX1945R) 또는 ±9% (MAX1945S)
* 외부 시계와 동기화
* SYNCOUT는 180도 오프페이지 클럭 출력을 제공합니다.
* 완전 세라믹 또는 전해질 콘덴시터 설계
신청서
저전압, 고밀도 분산 전원 공급 장치ASIC, CPU 및 DSP 코어 전압
RAM 전원 공급
기지국, 통신 및 네트워크 장비 전원 공급 장치
서버 및 노트북 전원 공급 장치
사양
| 속성 | 속성 값 |
|---|---|
| 제조업자 | 맥심 통합 |
| 제품 분류 | DC 스위치 조절기 |
| 시리즈 | MAX1945R |
| 종류 | 전압 변환기 |
| 포장 | 튜브 대체 포장 |
| 장착 방식 | SMD/SMT |
| 패키지 케이스 | 28-TSSOP (0.173", 4.40mm 너비) 노출 패드 |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 장착형 | 표면 마운트 |
| 출력 타입 | 조절 (프로그램) |
| 기능 | 계단 |
| 공급자 제품 패키지 | 28-TSSOP-EP |
| 출력 수 | 1 출력 |
| 토폴로지 | 벅 |
| 주파수 전환 | 400kHz ~ 1.2MHz |
| 전류 출력 | 6A |
| 출력 구성 | 긍정적으로 |
| 출력 전압 | 0.8V (1.8V, 2.5V) |
| 전압 출력 최대 | 4.68V |
| 동시정리기 | 아니 |
| 전압 입력-분 | 2.6V |
| 입력전압 최대 | 5.5V |
| 최대 작동 온도 | + 85 C |
| 작동 온도 범위 | - 40C |
| 출력 전압 | 1.8V ~ 2.5V |
| 입력 전압-MAX | 5.5V |
| 출력 전류 | 6A |
| 스위치 주파수 | 1MHz |
| 입력전압-MIN | 2.6V |
| 부분-#-위명 | MAX1945R |
| 패키지 케이스 | TSSOP-EP-28 |
기능적 호환성 부품
양식, 패키지, 기능적 호환성 부품
| 제조자 부분# | 설명 | 제조업자 | 비교 |
| MAX1945REUI-T 전력 회로 |
스위칭 조절기, 전류 모드, 9A, 1200kHz 스위칭 주파수 최대, BICMOS, PDSO28, 4.40 MM, MO-153AET, TSSOP-28 | Maxim 통합 제품 | MAX1945REUI+ 대 MAX1945REUI-T |
| MAX1945REUI 전력 회로 |
스위칭 조절기, 전류 모드, 9A, 1200kHz 스위칭 주파수 최대, BICMOS, PDSO28, 4.40 MM, MO-153AET, TSSOP-28 | Maxim 통합 제품 | MAX1945REUI+ 대 MAX1945REUI |
| MAX1945REUI+T 전력 회로 |
스위칭 조절기, 전류 모드, 9A, 1200kHz 스위칭 주파수 최대, BICMOS, PDSO28, 4.40 MM, 노출 패드, TSSOP-28 | Maxim 통합 제품 | MAX1945REUI+ 대 MAX1945REUI+T |
설명
벅 스위칭 조절기 IC 긍정 조절 (프로그램) 0.8V (1.8V, 2.5V) 1 출력 6A 28-TSSOP (0.173", 4.40mm 너비) 노출 패드
전압 조절기 - 스위치 조절기 1MHz 1% 6A 단계 다운 PWM
