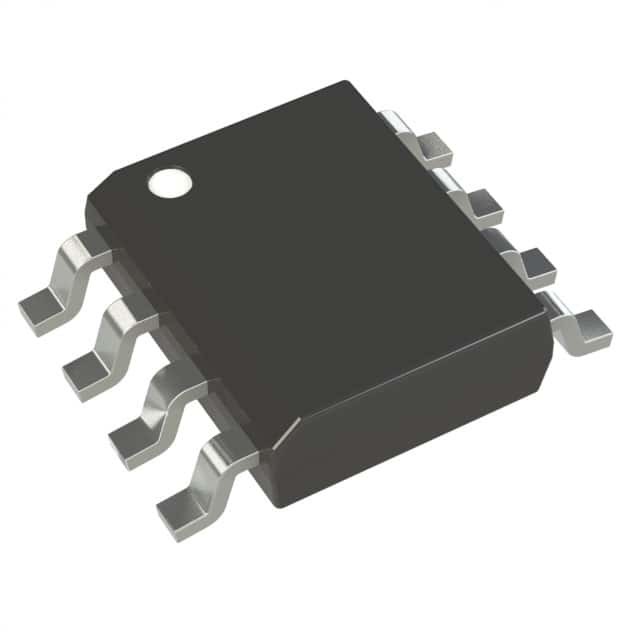

TC7662BCOA713 IC REG CHARG PUMP INV 20MA 8SOIC 마이크로칩 기술

  • TC7662BCOA713 IC REG CHARG PUMP INV 20MA 8SOIC Microchip Technology
브랜드 이름 Microchip Technology
모델 번호 TC7662BCOA713
최소 주문 수량 1
가격 Based on current price
포장 세부 사항 반 정적 봉지 & 고리 박스
배달 시간 3-5 일
지불 조건 T/T
공급 능력 재고 중

무료샘플과 쿠폰을 위해 나와 연락하세요.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
기능 비율계량 출력 구성 긍정적이거나 부정적입니다
토폴로지 충전 펌프 출력 유형 고정됩니다
출력의 수 1 전압 - 입력 (민) 1.5V
전압 - 입력 (최대) 15V 전압 - 출력 (분 / 고정) -빈, 2빈
전압 - 출력 (최대) - 전류 - 출력 20mA
주파수 - 스위칭 10kHz ~ 35kHz 동기 정류기 아니
작동 온도 0°C ~ 70°C (TA) 장착형 표면 마운트
패키지 / 케이스 8-SOIC (0.154", 3.90mm 너비) 공급자의 장치 패키지 8-SOIC
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
Part Number Description
TC7662BCOA713 IC REG CHARG PUMP INV 20MA 8SOIC
TC7662BEOA713 IC REG CHARG PUMP INV 20MA 8SOIC
TC7662BEOA IC REG CHARG PUMP INV 20MA 8SOIC
TC7660SEOA713 IC REG CHARG PUMP INV 20MA 8SOIC
TC7660HEOA713 IC REG CHARG PUMP INV 20MA 8SOIC
TC7660COA IC REG CHARG PUMP INV 20MA 8SOIC
TC1044SEOA IC REG CHARG PUMP INV 20MA 8SOIC
TC7660HEOA IC REG CHARG PUMP INV 20MA 8SOIC
TC682EOA IC REG CHARG PUMP INV 10MA 8SOIC
TC7660SCOA713 IC REG CHARG PUMP INV 20MA 8SOIC
TC682EOA713 IC REG CHARG PUMP INV 10MA 8SOIC
TC7660SEOA IC REG CHARG PUMP INV 20MA 8SOIC
TC7660SCOA IC REG CHARG PUMP INV 20MA 8SOIC
TC1044SCOA IC REG CHARG PUMP INV 20MA 8SOIC
TC7660EOA713 IC REG CHARG PUMP INV 20MA 8SOIC
TC1044SEOA713 IC REG CHARG PUMP INV 20MA 8SOIC
TC7660COA713 IC REG CHARG PUMP INV 20MA 8SOIC
TC7660EOA IC REG CHARG PUMP INV 20MA 8SOIC
TC7662BCOA IC REG CHARG PUMP INV 20MA 8SOIC
TC7660HCOA IC REG CHARG PUMP INV 20MA 8SOIC
TC1044SCOA713 IC REG CHARG PUMP INV 20MA 8SOIC
TC7660HCOA713 IC REG CHARG PUMP INV 20MA 8SOIC
TC682COA IC REG CHARG PUMP INV 10MA 8SOIC
TC682COA713 IC REG CHARG PUMP INV 10MA 8SOIC
TC1121EOA IC REG CHARGE PUMP INV 8SOIC
TC1121COA IC REG CHARGE PUMP INV 8SOIC
TCM680EOA IC REG CHARGE PUMP INV DL 8SOIC
TCM680COA IC REG CHARGE PUMP INV DL 8SOIC
TC1121EOA713 IC REG CHARGE PUMP INV 8SOIC
TC1121COA713 IC REG CHARGE PUMP INV 8SOIC
메시지를 남겨주세요
Part Number Description
제품 설명

제품 세부 정보

일반 설명

TC7662B는 산업 표준 TC7660 충전 펌프 전압 변환기의 핀 호환성 업그레이드입니다. +1.5V에서 +15V 입력을 대응하는 1로 변환합니다.5 ~ 15V 출력 값이 낮은 두 개의 콘덴서만 사용, 인덕터와 그에 따른 비용, 크기 및 EMI를 제거합니다.
탑재 오시레이터는 10kHz의 명소 주파수에서 작동합니다. 1 핀을 V+에 연결하면 주파수가 35kHz로 증가하여 더 작은 외부 콘덴시터를 사용할 수 있습니다.10kHz 이하의 작동 (하층 공급 전류 응용 프로그램) 은 OSC에서 외부 콘덴시터를 지상으로 연결하여도 가능합니다 (핀 1이 열려 있습니다).
TC7662B는 상업용 및 확장 온도 범위에서 8 핀 DIP 및 8 핀 작은 윤곽 (SO) 패키지 모두 사용할 수 있습니다.

특징

■ 넓은 작동 전압 범위: 1.5V ~ 15V
■ 더 높은 스위치 주파수를 위한 부스트 핀 (Pin 1)
■ 높은 에너지 효율 96%
■ 사용 편리함 2개 밖에 없는 비중이 없는 소극적 부품만 필요
■ 산업 표준 ICL7660 및 다른 제 2 소스 장치의 향상 된 직접 대체

응용 프로그램

■ +5V에서 ±5V 전원을 간단하게 변환
■ 전압 곱셈 VOUT = ±nVIN
■ 데이터 획득 시스템 및 기기용품의 부정적인 공급
■ RS232 전원 공급 장치
■ 공급 스플리터, VOUT = ±VS/2

사양

속성 속성 값
제조업자 마이크로칩 기술
제품 분류 DC 스위치 조절기
시리즈 -
종류 벅
포장 대체 포장
단위 무게 00.006596온스
장착 방식 SMD/SMT
패키지 케이스 8-SOIC (0.154", 3.90mm 너비)
작동 온도 0°C ~ 70°C (TA)
장착형 표면 마운트
출력 타입 고정
기능 비중 측정
공급자 제품 패키지 8-SOIC
출력 수 1 출력
토폴로지 충전 펌프
주파수 전환 10kHz ~ 35kHz
전류 출력 20mA
출력 구성 긍정 또는 부정적
출력 전압 - 와이, 2와이
전압 출력 최대 -
동시정리기 아니
전압 입력-분 1.5V
입력전압 최대 15V
최대 작동 온도 + 70C
작동 온도 범위 0 C
출력 전압 - 1.5V ~ - 15V
출력 전류 20mA
패키지 케이스 SOIC-Narrow-8
기능적 호환성 부품양식, 패키지, 기능적 호환성 부품
제조자 부분# 설명 제조업자 비교
TC7662BCOA713G
전력 회로		 스위치된 용도 조절기, 35kHz 스위치 FRECQ-MAX, PDSO8, SOIC-8 마이크로칩 테크놀로지 TC7662BCOA713 대 TC7662BCOA713G
TC7662BEOA713
전력 회로		 스위치된 용도 조절기, 35kHz 스위치 FRECQ-MAX, PDSO8, SOIC-8 마이크로칩 테크놀로지 TC7662BCOA713 대 TC7662BEOA713

설명

충전 펌프 스위칭 조절기 IC 긍정 또는 부정 고정 -Vin, 2Vin 1 출력 20mA 8-SOIC (0.154", 3.90mm 너비)
충전 펌프 INV -1.5V ~ -15V 20mA 자동차 8-핀 SOIC N T/R
전압 조절기 - 스위치 조절기 고전압
