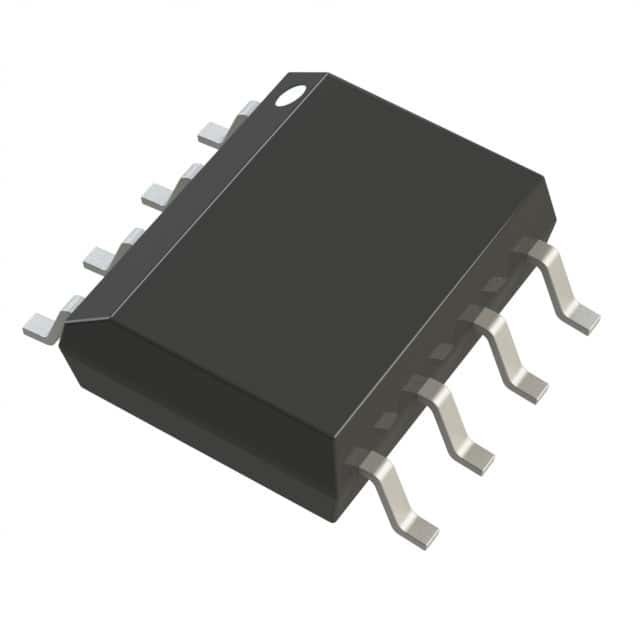

ADM660ARZ-REEL IC REG CHARGE PUMP INV 8SOIC 아날로그 디바이스 인크
| 브랜드 이름 | Analog Devices Inc. |
|---|---|
| 모델 번호 | ADM660ARZ-릴 |
| 최소 주문 수량 | 1 |
| 가격 | Based on current price |
| 포장 세부 사항 | 반 정적 봉지 & 고리 박스 |
| 배달 시간 | 3-5 일 |
| 지불 조건 | T/T |
| 공급 능력 | 재고 중 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 기능 | 비율계량 | 출력 구성 | 긍정적이거나 부정적입니다 |
|---|---|---|---|
| 토폴로지 | 충전 펌프 | 출력 유형 | 고정됩니다 |
| 출력의 수 | 1 | 전압 - 입력 (민) | 1.5V |
| 전압 - 입력 (최대) | 7V | 전압 - 출력 (분 / 고정) | -빈, 2빈 |
| 전압 - 출력 (최대) | - | 전류 - 출력 | 100mA |
| 주파수 - 스위칭 | 25kHz, 120kHz | 동기 정류기 | 아니 |
| 작동 온도 | -40°C ~ 85°C (TA) | 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 8-SOIC (0.154", 3.90mm 너비) | 공급자의 장치 패키지 | 8-SOIC |
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
| Part Number | Description | |
|---|---|---|
| ADM660ARZ-REEL | IC REG CHARGE PUMP INV 8SOIC | |
| ADM660ARZ-REEL7 | IC REG CHARGE PUMP INV 8SOIC | |
| ADM8660ARZ-REEL | IC REG CHARGE PUMP INV 8SOIC | |
| ADM8660ARZ | IC REG CHARGE PUMP INV 8SOIC | |
| ADP1111ARZ-3.3 | IC REG BUCK BST 3.3V 400MA 8SOIC | |
| ADM660ARZ | IC REG CHARGE PUMP INV 8SOIC | |
| ADP1111ARZ | IC REG BUCK BST ADJ 400MA 8SOIC | |
| ADP1111ARZ-5 | IC REG BUCK BST 5V 400MA 8SOIC | |
| ADP1111ARZ-REEL | IC REG BUCK BST ADJ 400MA 8SOIC | |
| ADM660AR-REEL | IC MULTI CONFIG ADJ .1A 8SOIC | |
| ADM660AR-REEL7 | IC MULTI CONFIG ADJ .1A 8SOIC | |
| ADM8660AR | IC MULTI CONFIG ADJ .1A 8SOIC | |
| ADP1111AR-12 | IC MULTI CONFIG 12V .2A 8SOIC | |
| ADP1111AR-3.3 | IC MULTI CONFIG 3.3V .2A 8SOIC | |
| ADP1111AR-5 | IC MULTI CONFIG 5V .2A 8SOIC | |
| ADP1111AR-5-REEL | IC MULTI CONFIG 5V .2A 8SOIC | |
| ADP3050AR | IC REG STEP DWN ADJ VLT 1A 8SOIC | |
| ADP3050AR-3.3 | IC REG BUCK 3.3V 1A 8SOIC | |
| ADP3050AR-REEL7 | IC REG STEP DWN ADJ VLT 1A 8SOIC | |
| ADP1111ARZ-12-REEL | IC MULTI CONFIG 12V .2A 8SOIC | |
| ADP1111ARZ-12 | IC MULTI CONFIG 12V .2A 8SOIC | |
| ADP3050ARZ-5 | IC REG MULTI CONFG 5V 1A 8SOIC | |
| ADP3050ARZ-R7 | IC REG MULTI CONFG ADJ 1A 8SOIC | |
| ADP3050ARZ-3.3 | IC REG MULTI CONFG 3.3V 1A 8SOIC | |
| ADP3050ARZ-3.3-RL7 | IC REG MULT CONFIG 3.3V 1A 8SOIC | |
| ADP3050ARZ-5-REEL7 | IC REG MULTI CONFIG 5V 1A 8SOIC | |
| ADP3050AR-3.3-RL7 | IC REG BUCK 3.3V 1A 8SOIC | |
| ADP3050ARZ-RL | IC REG MULTI CONFIG ADJ 1A 8SOIC | |
| ADP3050ARZ-3.3-RL | IC REG MULT CONFIG 3.3V 1A 8SOIC | |
| ADP3050ARZ-5-REEL | IC REG MULTI CONFIG 5V 1A 8SOIC | |
| ADP1111ARZ-5-REEL | IC REG BCK BST INV 5V 0.2A 8SOIC |
제품 설명
제품 세부 정보
일반 설명
ADM660/ADM8660은 충전 펌프 전압 변환기로서 VOUT = VIN를 주는 입력 공급 전압을 역전하거나 VOUT = 2 VIN을 주는 두 배로 (ADM660만) 사용할 수 있다.+1.5V에서 +7V까지의 입력 전압은 음 1.5V에서 7V 출력 공급원으로 역전화 될 수 있습니다. 이 역전 시스템은 단일 전력 공급 시스템에서 음 레일을 생성하는 데 이상적입니다.
특징
ADM660: 반전 또는 이중 입력 공급 전압ADM8660: 입력 공급 전압을 역전
100mA 출력 전류
종료 기능 (ADM8660)
2.2F 또는 10F 콘덴시터
0.3 V 30 mA 로드에서 떨어지다
+1.5V ~ +7V 공급
저전력 CMOS: 600A 평온 전류
선택 가능한 충전 펌프 주파수 (25 kHz/120 kHz)
MAX660, MAX665, ICL7660의 핀 호환 업그레이드
16개의 리드 TSSOP 패키지로 제공됩니다.
응용 프로그램
휴대용 기기
휴대용 컴퓨터
원격 데이터 획득
오프 앰프 전원 공급 장치
사양
| 속성 | 속성 값 |
|---|---|
| 제조업자 | 아날로그 장치 |
| 제품 분류 | DC 스위치 조절기 |
| 시리즈 | ADM660 |
| 종류 | 충전 펌프 |
| 포장 | 대체 포장 |
| 단위 무게 | 0.019048 온스 |
| 장착 방식 | SMD/SMT |
| 패키지 케이스 | 8-SOIC (0.154", 3.90mm 너비) |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 장착형 | 표면 마운트 |
| 출력 타입 | 고정 |
| 기능 | 비중 측정 |
| 공급자 제품 패키지 | 8-SOIC |
| 출력 수 | 1 출력 |
| 토폴로지 | 충전 펌프 |
| 주파수 전환 | 25kHz, 120kHz |
| 전류 출력 | 100mA |
| 출력 구성 | 긍정 또는 부정적 |
| 출력 전압 | - 와이, 2와이 |
| 전압 출력 최대 | - |
| 동시정리기 | 아니 |
| 전압 입력-분 | 1.5V |
| 입력전압 최대 | 7V |
| 종료 | 폐업 하지 않음 |
| 최대 작동 온도 | + 85 C |
| 작동 온도 범위 | - 40C |
| 출력 전압 | - 1.5V ~ - 7V 5V ~ 14V |
| 가동 공급 전류 | 4.5mA |
| 입력전압 | 1.5V ~ 7V |
| 출력 전류 | 100mA |
| 스위치 주파수 | 120kHz |
| 패키지 케이스 | SOIC-8 |
기능적 호환성 부품
양식, 패키지, 기능적 호환성 부품
| 제조자 부분# | 설명 | 제조업자 | 비교 |
| TC7660HCOA 전력 회로 |
스위치된 용도 조절기, 120 kHz 스위치 FREQ-MAX, PDSO8, SOIC-8 | 마이크로칩 테크놀로지 | ADM660ARZ-REEL 대 TC7660HCOA |
| ADM660ARZ 전력 회로 |
CMOS 스위치 콘덴시터 전압 변환기 | 아날로그 디바이스 | ADM660ARZ-REEL 대 ADM660ARZ |
| TC7660HEOA 전력 회로 |
스위치된 용도 조절기, 120 kHz 스위치 FREQ-MAX, PDSO8, SOIC-8 | 마이크로칩 테크놀로지 | ADM660ARZ-REEL 대 TC7660HEOA |
| ADM660AR-REEL 전력 회로 |
스위치된 콘페시터 변환기, 120 kHz 스위치 FREQ-MAX, PDSO8, MS-012AA, SOIC-8 | 로체스터 전자제품 LLC | ADM660ARZ-REEL 대 ADM660AR-REEL |
| ADM660AR 전력 회로 |
IC 스위치된 콘페시터 변환기, 120 kHz 스위치 FREQ-MAX, PDSO8, MS-012AA, SOIC-8, 스위치 조절기 또는 컨트롤러 | 아날로그 디바이스 | ADM660ARZ-REEL 대 ADM660AR |
| ADM660ARZ-REEL 전력 회로 |
CMOS 스위치 콘덴시터 전압 변환기 | 아날로그 디바이스 | ADM660ARZ-REEL 대 ADM660ARZ-REEL |
설명
충전 펌프 스위칭 조절기 IC 긍정 또는 부정 고정 -Vin, 2Vin 1 출력 100mA 8-SOIC (0.154", 3.90mm 너비)
충전 펌프 INV/STPUP -1.5V ~ -7V / 5V ~ 14V 100mA 8-핀 SOIC N T/R
전압 조절기 - 스위칭 조절기 CHARGE PUMPED INVERTER I.C.
