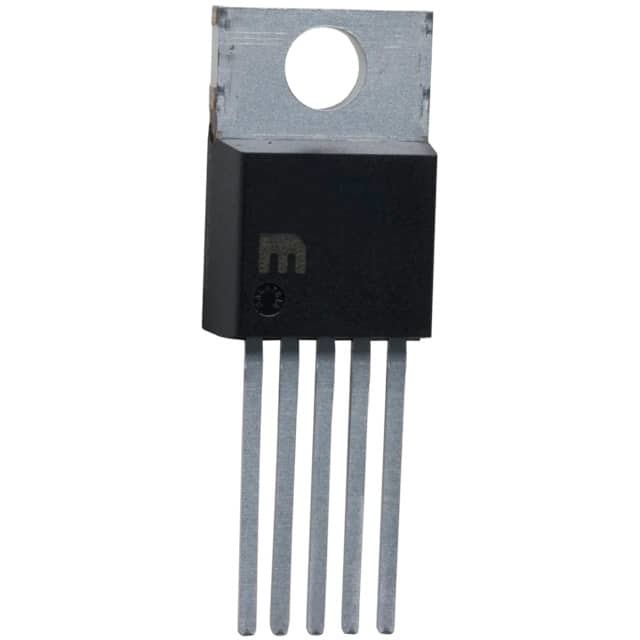

LM2576-5.0WT IC REG BUCK 5V 3A TO220-5 마이크로칩 기술
| 브랜드 이름 | Microchip Technology |
|---|---|
| 모델 번호 | LM2576-5.0WT |
| 최소 주문 수량 | 1 |
| 가격 | Based on current price |
| 포장 세부 사항 | 반 정적 봉지 & 고리 박스 |
| 배달 시간 | 3-5 일 |
| 지불 조건 | T/T |
| 공급 능력 | 재고 중 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 기능 | 내려오다 | 출력 구성 | 긍정적으로 |
|---|---|---|---|
| 토폴로지 | 달러 | 출력 유형 | 고정됩니다 |
| 출력의 수 | 1 | 전압 - 입력 (민) | 4V |
| 전압 - 입력 (최대) | 40V | 전압 - 출력 (분 / 고정) | 5V |
| 전압 - 출력 (최대) | - | 전류 - 출력 | 3A |
| 주파수 - 스위칭 | 52kHz | 동기 정류기 | 아니 |
| 작동 온도 | -40' Ｃ ~ 125' Ｃ (TJ) | 장착형 | 구멍을 통해 |
| 패키지 / 케이스 | TO-220-5 | 공급자의 장치 패키지 | TO-220-5 |
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
| Part Number | Description | |
|---|---|---|
| LM2576-5.0WT | IC REG BUCK 5V 3A TO220-5 | |
| MIC4576-5.0WT | IC REG BUCK 5V 3A TO220-5 | |
| LM2575WT | IC REG BUCK ADJ 1A TO220-5 | |
| LM2576-12WT | IC REG BUCK 12V 3A TO220-5 | |
| MIC4576-3.3WT | IC REG BUCK 3.3V 3A TO220-5 | |
| LM2575-3.3WT | IC REG BUCK 3.3V 1A TO220-5 | |
| LM2575-5.0WT | IC REG BUCK 5V 1A TO220-5 | |
| LM2576WT | IC REG BUCK ADJ 3A TO220-5 | |
| MIC4575-5.0WT | IC REG BUCK BST 5V 1.7A TO220-5 | |
| MIC4576WT | IC REG BUCK ADJ 3A TO220-5 | |
| MIC4575-3.3WT | IC REG BCK BST 3.3V 1.7A TO220-5 | |
| MIC2171WT | IC REG MULTI CONFG ADJ TO220-5 | |
| LM2576-3.3WT | IC REG BUCK 3.3V 3A TO220-5 | |
| LM2575-12WT | IC REG BUCK 12V 1A TO220-5 | |
| MIC4575WT | IC REG BUCK BST ADJ 1.7A TO220-5 | |
| LM2576BT | IC REG BUCK ADJ 3A TO220-5 | |
| MIC4576BT | IC REG BUCK ADJ 3A TO220-5 | |
| LM2575-12BT | IC REG BUCK 12V 1A TO220-5 | |
| LM2575-3.3BT | IC REG BUCK 3.3V 1A TO220-5 | |
| LM2575-5.0BT | IC REG BUCK 5V 1A TO220-5 | |
| LM2575BT | IC REG BUCK ADJ 1A TO220-5 | |
| LM2576-12BT | IC REG BUCK 12V 3A TO220-5 | |
| LM2576-3.3BT | IC REG BUCK 3.3V 3A TO220-5 | |
| LM2576-5.0BT | IC REG BUCK 5V 3A TO220-5 | |
| MIC2171BT | IC REG MULTI CONFG ADJ TO220-5 | |
| MIC4575-3.3BT | IC REG BCK BST 3.3V 1.7A TO220-5 | |
| MIC4575-5.0BT | IC REG BUCK BST 5V 1.7A TO220-5 | |
| MIC4575BT | IC REG BUCK BST ADJ 1.7A TO220-5 | |
| MIC4576-3.3BT | IC REG BUCK 3.3V 3A TO220-5 | |
| MIC4576-3.3BU | IC REG BUCK 3.3V 3A TO263-5 | |
| MIC4576-3.3BU TR | IC REG BUCK 3.3V 3A TO263-5 | |
| MIC4576-5.0BT | IC REG BUCK 5V 3A TO220-5 | |
| MIC4576-5.0BU | IC REG BUCK 5V 3A TO263-5 | |
| MIC4576-5.0BU TR | IC REG BUCK 5V 3A TO263-5 |
제품 설명
제품 세부 정보
일반 설명
LM2576 시리즈의 일체적 통합 회로는 단계 다운 (박) 스위칭 조절기 (step-down (buck)) 의 모든 활성 기능을 제공합니다. 고정 버전은 3.3V, 5V 또는 12V 고정 출력으로 제공됩니다.조정 가능한 버전은 1에서 출력 전압 범위가 있습니다..23V에서 37V. 두 버전 모두 3A 부하를 운전할 수 있으며 선과 부하 조절이 우수합니다.
특징
• 3.3V, 5V, 12V 및 조절 가능한 출력 버전• 정해진 라인 및 부하 조건 이상의 전압:
고정 버전: 최대 출력 전압 ±3%
조절 가능한 버전: 최대 ±2% 피드백 전압
• 보장된 3A 출력 전류
• 넓은 입력 전압 범위: 4V ~ 40V
• 넓은 출력 전압 범위 1.23V ~ 37V
• 4개의 외부 부품만 필요
• 52kHz 고정 주파수 내부 오시레이터
• 저전력 대기 모드 IQ는 일반적으로 < 200μA
80%의 효율성 (조정 가능한 버전은 일반적으로 > 80%)
• 쉽게 구할 수 있는 표준 인덕터 를 사용 한다
• 열 차단 및 전류 제한 보호
• 100% 전기 열 제한 연소
신청서
• 단순 한 고효율적 인 스텝 다운 (바크) 조절기• 선형 조절기에 대한 효율적인 사전 조절기
• 카드 상의 스위치 조절기
• 양성에서 음성 변환기 (바크-부스트 역전)
• 최소 수의 외부 구성 요소를 사용하는 격리 된 플라이백 변환기
• 부정 부스 변환기
사양
| 속성 | 속성 값 |
|---|---|
| 제조업자 | 마이크로칩 기술 |
| 제품 분류 | DC 스위치 조절기 |
| 시리즈 | LM2576 |
| 종류 | 버크 조절기 |
| 포장 | 튜브 |
| 단위 무게 | 0.105822 온스 |
| 장착 방식 | 구멍을 통해 |
| 패키지 케이스 | TO-220-5 |
| 작동 온도 | -40°C ~ 125°C (TJ) |
| 장착형 | 구멍을 통해 |
| 출력 타입 | 고정 |
| 기능 | 계단 |
| 공급자 제품 패키지 | TO-220-5 |
| 출력 수 | 1 출력 |
| 토폴로지 | 벅 |
| 주파수 전환 | 52kHz |
| 전류 출력 | 3A |
| 출력 구성 | 긍정적으로 |
| 출력 전압 | 5V |
| 전압 출력 최대 | - |
| 동시정리기 | 아니 |
| 전압 입력-분 | 4V |
| 입력전압 최대 | 40V |
| 최대 작동 온도 | + 85 C |
| 작동 온도 범위 | - 40C |
| 출력 전압 | 1.23V ~ 37V |
| 입력 전압-MAX | 40V |
| 출력 전류 | 3A |
| 스위치 주파수 | 52kHz |
| 입력전압-MIN | 4V |
| 패키지 케이스 | TO-220-5 |
기능적 호환성 부품
양식, 패키지, 기능적 호환성 부품
| 제조자 부분# | 설명 | 제조업자 | 비교 |
| LM2596T-50 전력 회로 |
IC 7.5 스위칭 조절기, 173 kHz 스위칭 FREQ-MAX, PZFM5, BENT STAGGERED, TO-220, 5 PIN, 스위칭 조절기 또는 컨트롤러 | 내셔널 반도체 회사 | LM2576-5.0WT 대 LM2596T-50 |
| LM2576T-50 전력 회로 |
스위칭 조절기, 전압 모드, 7.5A, 62kHz 스위칭 주파수 최대, BIPolar, PSFM5, STRAIGHT, TO-220, 5 PIN | Semtech 코퍼레이션 | LM2576-5.0WT 대 LM2576T-50 |
| LM2576HVT-50 전력 회로 |
스위치 조절기, 7.5A, PSFM5, TO-220, 5 PIN | 태진 테크놀로지 회사 | LM2576-5.0WT 대 LM2576HVT-50 |
| LM2576TV-5G 전력 회로 |
버크 조절기, 스위칭, 3.0A, 15V 3.0A, 5.0V, 52kHz, TO-220 5 리드 오프셋, 50-튜브 | ON 반도체 | LM2576-5.0WT 대 LM2576TV-5G |
| LM2576T-005G 전력 회로 |
벅 조절기, 스위치, 3.0A, 15V 3.0A, 5.0V, 52kHz, TO-220 5 리드, 50-튜브 | ON 반도체 | LM2576-5.0WT 대 LM2576T-005G |
| LM2576T-5 전력 회로 |
IC 7.5 스위칭 조절기, 63 kHz 스위칭 FREQ-MAX, PSFM5, TO-220, 5 PIN, 스위칭 조절기 또는 컨트롤러 | ON 반도체 | LM2576-5.0WT 대 LM2576T-5 |
| MIC4576-5.0WT 전력 회로 |
8.5A 스위칭 조절기, 220kHz 스위칭 주파수-MAX, PSFM5 | 마이크로칩 테크놀로지 | LM2576-5.0WT 대 MIC4576-5.0WT |
| LM2576-5.0WT 전력 회로 |
7.5A 스위칭 조절기, 63kHz 스위칭 주파수-MAX, PSFM5 | 마이크로칩 테크놀로지 | LM2576-5.0WT 대 LM2576-5.0WT |
| LM2576T-5.0/NOPB 전력 회로 |
SIMPLE SWITCHERR 40V, 3A 낮은 구성 요소 카운트 단계 다운 조절기 5-TO-220 -40에서 125 | 텍사스 인스트루먼트 | LM2576-5.0WT 대 LM2576T-5.0/NOPB |
| LM2576HVT-5.0/NOPB 전력 회로 |
IC 7.5 스위칭 조절기, 63 kHz 스위칭 FREQ-MAX, PSFM5, 리드 무료, TO-220, 5 PIN, 스위칭 조절기 또는 컨트롤러 | 내셔널 반도체 회사 | LM2576-5.0WT 대 LM2576HVT-5.0/NOPB |
설명
벅 스위치 조절기 IC 긍정 고정 5V 1 출력 3A TO-220-5
콘브 DC-DC 4V ~ 40V 스텝 다운 싱글 아웃 5V 3A 5-핀 ((5+Tab) TO-220 튜브
전압 조절기 - 스위치 조절기 3A 단계 아래 SMPS 조절기
