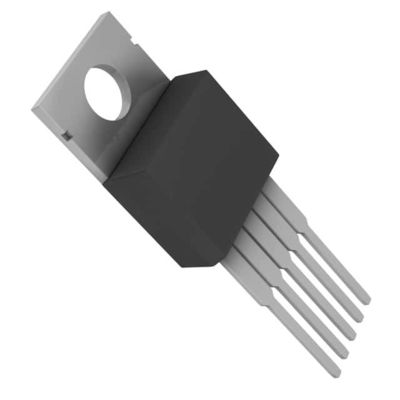

AP1501-T5G-U IC REG BUCK ADJ 3A TO220-5 다이오드 통합

무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
기능 | 내려오다 | 출력 구성 | 긍정적으로 |
---|---|---|---|
토폴로지 | 달러 | 출력 유형 | 조정 가능 |
출력의 수 | 1 | 전압 - 입력 (민) | 4.5V |
전압 - 입력 (최대) | 40V | 전압 - 출력 (분 / 고정) | 1.23V |
전압 - 출력 (최대) | 37V | 전류 - 출력 | 3A |
주파수 - 스위칭 | 150kHz | 동기 정류기 | 아니 |
작동 온도 | -20' C ~ 85' C (TA) | 장착형 | 구멍을 통해 |
패키지 / 케이스 | TO-220-5 | 공급자의 장치 패키지 | TO-220-5 |
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
Part Number | Description | |
---|---|---|
AP1501-T5G-U | IC REG BUCK ADJ 3A TO220-5 | |
AP1506-50T5RL-U | IC REG BUCK 5V 3A TO220-5R | |
AP1506-33T5L-U | IC REG BUCK 3.3V 3A TO220-5 | |
AP1501A-50T5L-U | IC REG BUCK 5V 5A TO220-5 | |
AP1501A-T5L-U | IC REG BUCK ADJ 5A TO220-5 | |
AP1512A-T5L-U | IC REG BUCK ADJ 3A TO220-5 | |
AP1501-12T5G-U | IC REG BUCK 3A TO220-5 | |
AP1501-12T5RG-U | IC REG BUCK 3A TO220-5 | |
AP1501-33T5G-U | IC REG BUCK 3A TO220-5 | |
AP1501-33T5RG-U | IC REG BUCK 3A TO220-5 | |
AP1501-50T5G-U | IC REG BUCK 3A TO220-5 | |
AP1501-50T5RG-U | IC REG BUCK 3A TO220-5 | |
AP1501A-12T5RG-U | IC REG BUCK 3A TO220-5 | |
AP1501A-33T5G-U | IC REG BUCK 3A TO220-5 | |
AP1501A-33T5RG-U | IC REG BUCK 3A TO220-5 | |
AP1501A-50T5G-U | IC REG BUCK 3A TO220-5 | |
AP1501A-T5G-U | IC REG BUCK 3A TO220-5 | |
AP1501A-T5RG-U | IC REG BUCK 3A TO220-5R | |
AP1501-T5RG-U | IC REG BUCK 3A TO220-5 | |
AP1506-12T5G-U | IC REG BUCK 3A TO220-5 | |
AP1506-12T5RG-U | IC REG BUCK 3A TO220-5 | |
AP1506-33T5G-U | IC REG BUCK 3A TO220-5 | |
AP1506-33T5RG-U | IC REG BUCK 3A TO220-5 | |
AP1506-50T5G-U | IC REG BUCK 3A TO220-5 | |
AP1506-50T5RG-U | IC REG BUCK 3A TO220-5 | |
AP1506-T5G-U | IC REG BUCK 3A TO220-5 | |
AP1506-T5RG-U | IC REG BUCK 3A TO220-5 | |
AP3003T-12E1 | IC REG BUCK TO220-5 | |
AP3003T-3.3E1 | IC REG BUCK TO220-5 | |
AP3003T-5.0E1 | IC REG BUCK TO220-5 | |
AP3003T-ADJE1 | IC REG BUCK TO220-5 | |
AP1501-12T5L-U | IC REG BUCK 12V 3A TO220-5L | |
AP1501-33T5L-U | IC CONV DC-DC 3A 3.3V TO220-5L | |
AP1501A-33T5L-U | IC CONV DC-DC 5A 3.3V TO220-5L | |
AP1501A-12T5G-U | IC REG DC-DC BUCK TO220-5 |
제품 설명
제품 세부 정보
일반 설명
AP1501는 추가 드라이버 구성 요소가 필요없이 3A 부하를 구동 할 수있는 완전히 통합 된 단계 다운 DC / DC 변환기입니다.AP1501는 150KHZ의 전환 주파수에서 작동하여 작은 크기의 필터 구성 요소를 사용할 수 있습니다.그 결과, 보드 공간은 줄이고 BOM 비용은 낮아집니다.
특징
• 출력 전압: 3.3V, 5V, 12V 및 조정 가능한 출력 버전• 조정 가능한 버전 출력 전압 범위, 1.23V ~ 37V + 4%
150KHZ + 15% 고정 스위치 주파수
• 전압 모드 비 동기 PWM 제어
• 열 차단 및 전류 제한 보호
• ON/OFF 종료 제어 입력
• 작동 전압은 최대 40V 이 될 수 있습니다
출력 부하 전류: 3A
• 저전력 대기 모드
• 칩에 내장 된 스위치 트랜지스터
• 납 없는 패키지: TO263-5L 및 TO220-5L ((R)
• TO263-5L 및 TO220-5L ((R): 녹색 폼 콤파운드 (No Br, Sb) 에서 사용할 수 있습니다.
• 납 없는 마무리 / RoHS 준수 (1 참고)
신청서
• 간단한 고효율의 단계 다운 조절기• 카드 상의 스위치 조절기
• 음으로 변환
사양
속성 | 속성 값 |
---|---|
제조업자 | 다이오드 인코어레이트 |
제품 분류 | DC 스위치 조절기 |
시리즈 | AP1501T |
종류 | 전압 변환기 |
포장 | 튜브 |
단위 무게 | 0.105822 온스 |
장착 방식 | 구멍을 통해 |
작동 온도 범위 | - 20C ~ + 85C |
패키지 케이스 | TO-220-5 |
작동 온도 | -20°C ~ 85°C (TA) |
장착형 | 구멍을 통해 |
출력 타입 | 조정 가능 |
기능 | 계단 |
공급자 제품 패키지 | TO-220-5 |
출력 수 | 1 출력 |
토폴로지 | 벅 |
주파수 전환 | 150kHz |
전류 출력 | 3A |
출력 구성 | 긍정적으로 |
출력 전압 | 1.23V |
전압 출력 최대 | 37V |
동시정리기 | 아니 |
전압 입력-분 | 4.5V |
입력전압 최대 | 40V |
종료 | 종료 |
최대 작동 온도 | + 85 C |
작동 온도 범위 | - 20C |
출력 전압 | 1.23V ~ 37V |
가동 공급 전류 | 5mA |
입력전압 | 4.5V ~ 40V |
입력 전압-MAX | 40V |
출력 전류 | 3A |
스위치 주파수 | 150kHz |
입력전압-MIN | 4.5V |
공급 전압-분 | 4.5V |
패키지 케이스 | TO-220-5 |
제조자 부분# | 설명 | 제조업자 | 비교 |
AP1501-T5L-U 전력 회로 |
스위칭 조절기, 전압 모드, 6.5A, 173kHz 스위칭 주파수 최대, BIPolar, ROHS 컴플라이언트, TO-220, 5 PIN | 다이오드 인코어레이트 | AP1501-T5G-U 대 AP1501-T5L-U |
AP1501-T5 전력 회로 |
6.5A 스위칭 조절기, 173kHz 스위칭 주파수-MAX, PSFM5, TO-220, 5 PIN | 다이오드 인코어레이트 | AP1501-T5G-U 대 AP1501-T5 |
AP1501-T5L 전력 회로 |
IC,SMPS 컨트롤러,전압 모드,BIPOLAR,SIP,5PIN,PLASTIC | 다이오드 인코어레이트 | AP1501-T5G-U 대 AP1501-T5L |
설명
벅 스위치 조절기 IC 긍정 조절 1.23V 1 출력 3A TO-220-5
콘브 DC-DC 4.5V ~ 40V 스텝 다운 싱글 아웃 1.23V ~ 37V 3A 5-핀 ((5+Tab) TO-220 튜브
전압 조절기 - 스위치 조절기 DCDC Conv HV Buck 150kHz 3A 부하 40V
