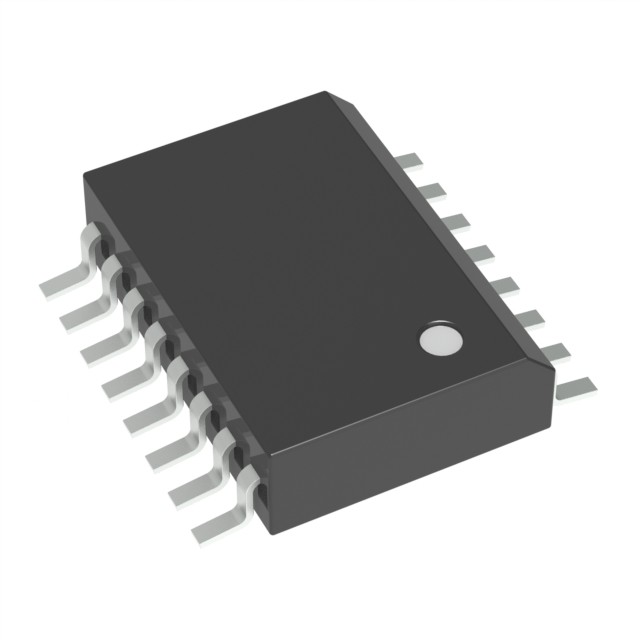

LM2574DW-ADJR2G IC REG MULTI CONFG ADJ 16SOIC 한중
| 브랜드 이름 | onsemi |
|---|---|
| 모델 번호 | LM2574DW-ADJR2G |
| 최소 주문 수량 | 1 |
| 가격 | Based on current price |
| 포장 세부 사항 | 반 정적 봉지 & 고리 박스 |
| 배달 시간 | 3-5 일 |
| 지불 조건 | T/T |
| 공급 능력 | 재고 중 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 기능 | 승압, 강압, 승압/강압 | 출력 구성 | 긍정적이거나 부정적입니다 |
|---|---|---|---|
| 토폴로지 | 달러, 상승, 인버스 컨버터 | 출력 유형 | 조정 가능 |
| 출력의 수 | 1 | 전압 - 입력 (민) | 4.75V |
| 전압 - 입력 (최대) | 40V | 전압 - 출력 (분 / 고정) | 1.23V |
| 전압 - 출력 (최대) | 37V | 전류 - 출력 | 500mA |
| 주파수 - 스위칭 | 52kHz | 동기 정류기 | 아니 |
| 작동 온도 | -40' Ｃ ~ 125' Ｃ (TJ) | 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 16-SOIC (0.295", 7.50mm 너비) | 공급자의 장치 패키지 | 16-SOIC |
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
| Part Number | Description | |
|---|---|---|
| LM2574DW-ADJR2G | IC REG MULTI CONFG ADJ 16SOIC | |
| MC34163DWR2G | IC REG BUCK BST ADJ 3.4A 16SOIC | |
| MC34163DWG | IC REG BUCK BST ADJ 3.4A 16SOIC | |
| MC33163DWG | IC REG BUCK BST ADJ 3.4A 16SOIC | |
| MC33163DWR2G | IC REG BUCK BST ADJ 3.4A 16SOIC | |
| MC33163DWR2 | IC REG BUCK BST ADJ 3.4A 16SOIC | |
| MC34163DWR2 | IC REG BUCK BST ADJ 3.4A 16SOIC | |
| MC33163DW | IC REG BUCK BST ADJ 3.4A 16SOIC | |
| MC34163DW | IC REG BUCK BST ADJ 3.4A 16SOIC | |
| NCV2574DW-ADJR2 | IC REG MULTI CONFG ADJ 16SOIC | |
| LM2574DW-ADJ | IC REG MULTI CONFG ADJ 16SOIC | |
| LM2574DW-ADJR2 | IC REG MULTI CONFG ADJ 16SOIC | |
| NCV8800HDW26 | IC REG BUCK 2.6V 1A 16SOIC | |
| NCV8800HDW26G | IC REG BUCK 2.6V 1A 16SOIC | |
| NCV8800HDW26R2 | IC REG BUCK 2.6V 1A 16SOIC | |
| NCV8800HDW26R2G | IC REG BUCK 2.6V 1A 16SOIC | |
| NCV8800HDW33 | IC REG BUCK 3.3V 1A 16SOIC | |
| NCV8800HDW33G | IC REG BUCK 3.3V 1A 16SOIC | |
| NCV8800HDW33R2 | IC REG BUCK 3.3V 1A 16SOIC | |
| NCV8800HDW33R2G | IC REG BUCK 3.3V 1A 16SOIC | |
| NCV8800HDW50 | IC REG BUCK 5V 1A 16SOIC | |
| NCV8800HDW50G | IC REG BUCK 5V 1A 16SOIC | |
| NCV8800HDW50R2 | IC REG BUCK 5V 1A 16SOIC | |
| NCV8800HDW50R2G | IC REG BUCK 5V 1A 16SOIC | |
| NCV8800HDW75 | IC REG BUCK 7.5V 1A 16SOIC | |
| NCV8800HDW75G | IC REG BUCK 7.5V 1A 16SOIC | |
| NCV8800HDW75R2 | IC REG BUCK 7.5V 1A 16SOIC | |
| NCV8800HDW75R2G | IC REG BUCK 7.5V 1A 16SOIC | |
| NCV8800SDW26 | IC REG BUCK 2.6V 1A 16SOIC | |
| NCV8800SDW26G | IC REG BUCK 2.6V 1A 16SOIC | |
| NCV8800SDW26R2 | IC REG BUCK 2.6V 1A 16SOIC | |
| NCV8800SDW26R2G | IC REG BUCK 2.6V 1A 16SOIC | |
| NCV8800SDW33 | IC REG BUCK 3.3V 1A 16SOIC | |
| NCV8800SDW33G | IC REG BUCK 3.3V 1A 16SOIC | |
| NCV8800SDW33R2 | IC REG BUCK 3.3V 1A 16SOIC | |
| NCV8800SDW33R2G | IC REG BUCK 3.3V 1A 16SOIC | |
| NCV2574DW-ADJR2G | IC REG MULTI CONFG ADJ 16SOIC |
제품 설명
제품 세부 정보
LM2574 시리즈의 조절기는 단층 통합 회로로 단계-하향 전환 조절기 (박 변환기) 의 쉽고 편리한 설계에 이상적입니다.이 시리즈의 모든 회로는 0을 구동 할 수 있습니다..5 선과 부하 조절이 우수한 부하
이 장치들은 3.3V, 5.0V, 12V, 15V의 고정 출력 전압과 조절 가능한 출력 버전으로 제공됩니다.이 조절기는 전원 공급 장치 디자인을 단순화하기 위해 외부 구성 요소의 수를 최소화하도록 설계되었습니다.LM2574와 사용에 최적화 된 인덕터 표준 시리즈는 여러 다른 인덕터 제조업체에서 제공됩니다..
특징
• 3.3V, 5.0V, 12V, 15V 및 조절 가능한 출력 버전• 조정 가능한 버전 출력 전압 범위, 1.23 ~ 37 V ± 4% 최대 라인 및 부하 조건
• 보장된 0.5A 출력 전류
• 넓은 입력 전압 범위: 4.75 ~ 40V
• 외부 부품 4 개 만 필요 합니다
• 52 kHz 고정 주파수 내부 오시레이터
• TTL 종료 기능, 저전력 대기 모드
• 높은 효율성
• 쉽게 구할 수 있는 표준 인덕터 를 사용 한다
• 열 차단 및 전류 제한 보호
• NCV 전호는 위치 및 제어 변경이 필요한 자동차 및 다른 응용 프로그램
• Pb-Free 패키지 사용 가능*
신청서
• 단순 하고 고효율적 인 스텝 다운 (박) 조절기• 선형 조절기에 대한 효율적인 사전 조절기
• 온 카드 스위치 조절기
• 긍정적 으로 부정적 인 변환기 (Buck-Boost)
• 부정적 스텝-업 변환기
• 배터리 충전기 의 전원 공급
사양
| 속성 | 속성 값 |
|---|---|
| 제조업자 | ON 반도체 |
| 제품 분류 | DC 스위치 조절기 |
| 시리즈 | LM2574 |
| 종류 | 충전 펌프 |
| 포장 | 대체 포장 |
| 단위 무게 | 00.023492 온스 |
| 장착 방식 | SMD/SMT |
| 작동 온도 범위 | - 40C ~ + 125C |
| 패키지 케이스 | 16-SOIC (0.295", 7.50mm 너비) |
| 작동 온도 | -40°C ~ 125°C (TJ) |
| 장착형 | 표면 마운트 |
| 출력 타입 | 조정 가능 |
| 기능 | 단계, 단계, 단계/단계 |
| 공급자 제품 패키지 | 16-SOIC |
| 출력 수 | 1 출력 |
| 토폴로지 | 벅, 부스트, 벅-부스트 |
| 주파수 전환 | 52kHz |
| 전류 출력 | 500mA |
| 출력 구성 | 긍정 또는 부정적 |
| 출력 전압 | 1.23V |
| 전압 출력 최대 | 37V |
| 동시정리기 | 아니 |
| 전압 입력-분 | 4.75V |
| 입력전압 최대 | 40V |
| 종료 | 종료 |
| 최대 작동 온도 | + 125C |
| 작동 온도 범위 | - 40C |
| 출력 전압 | 1.23V ~ 37V |
| 입력전압 | 4.75V ~ 40V |
| 입력 전압-MAX | 45V |
| 출력 전류 | 500mA |
| 스위치 주파수 | 52kHz |
| 입력전압-MIN | 4.75V |
| 공급 전압-분 | 4.75V |
| 패키지 케이스 | SOIC-16 |
기능적 호환성 부품
양식, 패키지, 기능적 호환성 부품
| 제조자 부분# | 설명 | 제조업자 | 비교 |
| LM2574DW-ADJ 전력 회로 |
1.8A 스위칭 조절기, 63kHz 스위칭 주파수-MAX, PDSO16, PLASTIC, SOP-16 | 로체스터 전자제품 LLC | LM2574DW-ADJR2G 대 LM2574DW-ADJ |
| LM2574DW-ADJR2G 전력 회로 |
벅 조절기, 스위치, 조절 가능한 출력 전압, 0.5 A 조절 가능한 1.23 V에서 37 V, SO-16 WB, 1000-REEL | ON 반도체 | LM2574DW-ADJR2G 대 LM2574DW-ADJR2G |
| TC2574-VOETR 전력 회로 |
1.8 스위칭 조절기, 63kHz 스위칭 주파수-MAX, PDSO16, WIDE, SOIC-16 | 마이크로칩 테크놀로지 | LM2574DW-ADJR2G 대 TC2574-VOETR |
| TC2574-VOE 전력 회로 |
1.8 스위칭 조절기, 63 kHz 스위칭 주파수-MAX, PDSO16, SOIC-16 | 마이크로칩 테크놀로지 | LM2574DW-ADJR2G 대 TC2574-VOE |
| LM2574DW-ADJR2 전력 회로 |
스위칭 조절기, 전압 모드, 1.8A, 63kHz 스위칭 주파수 최대, PDSO16, PLASTIC, SO-16 | 모토로라 반도체 제품 | LM2574DW-ADJR2G 대 LM2574DW-ADJR2 |
설명
벅, 부스트, 벅-부스트 스위칭 조절기 IC 긍정 또는 부정 조절 1.23V 1 출력 500mA 16-SOIC (0.295", 7.50mm 너비)
콘브 DC-DC 4.75V ~ 40V 스텝 다운 싱글 아웃 1.23V ~ 37V 0.5A 16-핀 SOIC W T/R
전압 조절기 - 스위치 조절기 500mA
