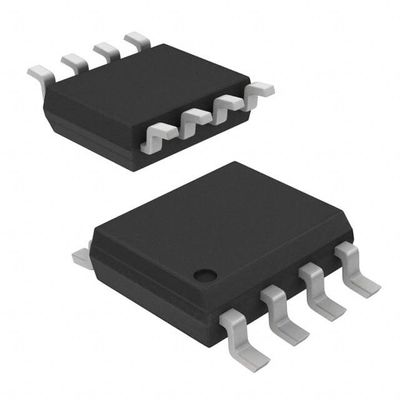

AP1509-50SG-13 IC REG BUCK 5V 2A 8SOP 다이오드

  • AP1509-50SG-13 IC REG BUCK 5V 2A 8SOP Diodes Incorporated
브랜드 이름 Diodes Incorporated
모델 번호 AP1509-50SG-13
최소 주문 수량 1
가격 Based on current price
포장 세부 사항 반 정적 봉지 & 고리 박스
배달 시간 3-5 일
지불 조건 T/T
공급 능력 재고 중

무료샘플과 쿠폰을 위해 나와 연락하세요.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
기능 내려오다 출력 구성 긍정적으로
토폴로지 달러 출력 유형 고정됩니다
출력의 수 1 전압 - 입력 (민) 4.5V
전압 - 입력 (최대) 22V 전압 - 출력 (분 / 고정) 5V
전압 - 출력 (최대) - 전류 - 출력 2A
주파수 - 스위칭 150kHz 동기 정류기 아니
작동 온도 -20' Ｃ ~ 85' Ｃ (TA) 장착형 표면 마운트
패키지 / 케이스 8-SOIC (0.154", 3.90mm 너비) 공급자의 장치 패키지 8-SOP
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
Part Number Description
AP1509-50SG-13 IC REG BUCK 5V 2A 8SOP
AP1509-33SG-13 IC REG BUCK 3.3V 2A 8SOP
AP1513SG-13 IC REG BUCK ADJUSTABLE 2A 8SOP
AP1513SG-U IC REG BUCK ADJUSTABLE 2A 8SOP
AP1539SDPG-13 IC REG BUCK ADJUSTABLE 4A 8SOP
AP1534SG-13 IC REG BUCK ADJUSTABLE 2A 8SOP
AP1510SG-13 IC REG BUCK ADJUSTABLE 3A 8SOP
AP1605SL-13 IC REG BUCK ADJUSTABLE 3A 8SOP
AP1509-SG-13 IC REG BUCK ADJUSTABLE 2A 8SOP
AP1520SL-13 IC REG BUCK ADJUSTABLE 2A 8SOP
AP1520SG-13 IC REG BUCK ADJUSTABLE 2A 8SOP
AP1509-12SG-13 IC REG BUCK 12V 2A 8SOP
AP1513SL-13 IC REG BUCK ADJUSTABLE 2A 8SOP
AP1515-33SL-13 IC REG BUCK 3.3V 1.5A 8SOP
AP1515-SL-13 IC REG BUCK ADJUSTABLE 1.5A 8SOP
AP1609SG-13 IC REG BOOST ADJ 2.4A 8SOP
AP34063S8L-13 IC MULTI CONFIG ADJ 1.6A 8SOIC
AP1510SL-U IC REG BUCK ADJUSTABLE 3A 8SOP
AP1533SG-13 IC REG BUCK ADJUSTABLE 1.8A 8SOP
AP1509-12SL-13 IC REG BUCK 12V 2A 8SOP
AP1509-33SL-13 IC REG BUCK 3.3V 2A 8SOP
AP1509-50SL-13 IC REG BUCK 5V 2A 8SOP
AP1509-SL-13 IC REG BUCK ADJUSTABLE 2A 8SOP
AP1530SG-13 IC REG BUCK ADJUSTABLE 3A 8SOP
AP1538SG-13 IC REG BUCK ADJUSTABLE 3A 8SOP
AP1635SG-13 IC REG BUCK ADJUSTABLE 1.2A 8SOP
AP5001SG-13 IC REG BUCK ADJUSTABLE 1.5A 8SOP
AP5004SG-13 IC REG BUCK ADJUSTABLE 2.5A 8SOP
AP34063S8G-13 IC REG BUCK BST ADJ 1.6A 8SOP
AP5002SG-13 IC REG BUCK ADJUSTABLE 2A 8SOP
AP1530SL-13 IC REG BUCK ADJUSTABLE 3A 8SOP
AP1605SG-13 IC REG BUCK ADJUSTABLE 3A 8SOP
AP1635SL-13 IC REG BUCK ADJUSTABLE 1.2A 8SOP
AP1609SL-13 IC REG BOOST ADJ 2.4A 8SOP
AP1635SA IC REG BUCK ADJUSTABLE 1.2A 8SOP
AP3005MTR-G1 IC REG BUCK ADJUSTABLE 2A 8SOIC
AP1510SL-13 IC REG BUCK ADJUSTABLE 3A 8SOP
메시지를 남겨주세요
Part Number Description
제품 설명

제품 세부 정보

설명

AP1509 시리즈는 DC/DC 변환기를 위한 단일 IC로 설계되었으며, 추가 트랜지스터 없이 2A 부하를 구동할 수 있다.외부 종료 기능은 논리 수준에 의해 제어 될 수 있습니다 그리고 대기 모드로 오십시오내부 상쇄는 외부 설계 없이 좋은 라인 및 로드 조절을 가진 피드백 제어. 보호 기능에 관하여,열 차단은 손상으로부터 온도 이상 작동을 방지하기 위해, 전류 제한은 출력 스위치의 전류 이상 작동에 반대됩니다. 전류 제한 기능이 발생하고 VFB가 0.5V 이하로 떨어지면 스위치 주파수는 감소됩니다.AP1509 시리즈는 150KHz의 스위칭 주파수에서 작동하므로 낮은 주파수 스위칭 규제 장치보다 작은 크기의 필터 구성 요소를 허용합니다.다른 특징은 지정된 입력 전압 및 출력 부하 조건 하에서 출력 전압에 대한 보장된 +4% 허용량, 그리고 오시레이터 주파수에서 +15%를 포함한다.출력 버전은 고정 3 포함.3V, 5V, 12V 및 조정 가능한 유형. 칩은 표준 8 리드 SOP-8 패키지로 제공됩니다.

특징

• 출력 전압: 3.3V, 5V, 12V 및 조정 가능한 출력 버전
• 조정 가능한 버전 출력 전압 범위, 1.23V ~ 18V + 4%
• 150KHz + 15% 고정 스위치 주파수
• 전압 모드 비 동기 PWM 제어
• 열 차단 및 전류 제한 보호
• ON/OFF 종료 제어 입력
• 작동 전압은 최대 22V 이 될 수 있습니다
• 출력 부하 전류: 2A
• SOP-8L 패키지
• 저전력 대기 모드
• 칩에 내장 된 스위치 트랜지스터
• SOP-8L: 녹색 폼 콤파운드 (No Br, Sb) 에서 사용할 수 있습니다.
• 납 없는 완성품/ RoHS 준수 (1 참고)

신청서

• 단순 한 고효율적 인 계단 다운 조절기
• 카드 상의 스위치 조절기
• 양성에서 음성 변환기

사양

속성 속성 값
제조업자 다이오드 인코어레이트
제품 분류 DC 스위치 조절기
시리즈 AP1509
종류 충전 펌프
포장 대체 포장
단위 무게 00.030018 온스
장착 방식 SMD/SMT
작동 온도 범위 - 20C ~ + 85C
패키지 케이스 8-SOIC (0.154", 3.90mm 너비)
작동 온도 -20°C ~ 85°C (TA)
장착형 표면 마운트
출력 타입 고정
기능 계단
공급자 제품 패키지 8-SOP
출력 수 1 출력
토폴로지 벅
주파수 전환 150kHz
전류 출력 2A
출력 구성 긍정적으로
출력 전압 5V
전압 출력 최대 -
동시정리기 아니
전압 입력-분 4.5V
입력전압 최대 22V
종료 종료
최대 작동 온도 + 85 C
작동 온도 범위 - 20C
출력 전압 5V
가동 공급 전류 5mA
입력전압 22V
입력 전압-MAX 22V
출력 전류 2A
스위치 주파수 150kHz
입력전압-MIN 4.5V
공급 전압-분 4.5V
패키지 케이스 SOP-8

설명

벅 스위치 조절기 IC 긍정 고정 5V 1 출력 2A 8-SOIC (0.154", 3.90mm 너비)
콘브 DC-DC 4.5V ~ 22V 스텝 다운 싱글 아웃 5V 2A 8-핀 SOP T/R
전압 조절기 - 스위치 조절기 SW REG CNV BUCK ASYN 150K 1.4 22V 5.0V
