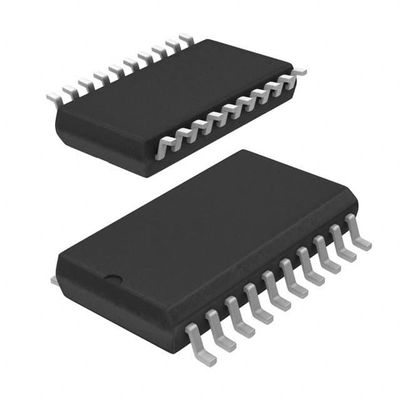

L4973D3.3-013TR IC REG BUCK ADJ/3.3V 3.5A 20SO STM이크로전자

무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
기능 | 내려오다 | 출력 구성 | 긍정적으로 |
---|---|---|---|
토폴로지 | 달러 | 출력 유형 | 조정할 수 있습니다 (고정된) |
출력의 수 | 1 | 전압 - 입력 (민) | 8V |
전압 - 입력 (최대) | 55V | 전압 - 출력 (분 / 고정) | 0.5V(3.3V) |
전압 - 출력 (최대) | 50V | 전류 - 출력 | 3.5A |
주파수 - 스위칭 | 100kHz ~ 300kHz | 동기 정류기 | 아니 |
작동 온도 | -40' C ~ 150' C (TJ) | 장착형 | 표면 마운트 |
패키지 / 케이스 | 20 SOIC (0.295 ", 7.50 밀리미터 폭) | 공급자의 장치 패키지 | 20-SO |
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
Part Number | Description | |
---|---|---|
L4973D3.3-013TR | IC REG BUCK ADJ/3.3V 3.5A 20SO | |
L4963D013TR | IC REG BUCK ADJUSTABLE 1.5A 20SO | |
L4972AD013TR | IC REG BUCK ADJUSTABLE 2A 20SO | |
L4972AD | IC REG BUCK ADJUSTABLE 2A 20SO | |
MIC2177-3.3YWM-TR | IC REG BUCK 3.3V 2.5A 20SOIC | |
MIC2177YWM | IC REG BUCK ADJ 2.5A 20SOIC | |
L4973D5.1-013TR | IC REG BUCK ADJ/5.1V 3.5A 20SO | |
MIC2178-3.3YWM | IC REG BUCK 3.3V 2.5A 20SOIC | |
MIC2178YWM | IC REG BUCK ADJ 2.5A 20SOIC | |
MIC2177-3.3YWM | IC REG BUCK 3.3V 2.5A 20SOIC | |
MIC2177-5.0YWM-TR | IC REG BUCK 5V 2.5A 20SOIC | |
MIC2178-3.3YWM-TR | IC REG BUCK 3.3V 2.5A 20SOIC | |
MIC2178-5.0YWM-TR | IC REG BUCK 5V 2.5A 20SOIC | |
MIC2178YWM-TR | IC REG BUCK ADJ 2.5A 20SOIC | |
MIC2177YWM-TR | IC REG BUCK ADJ 2.5A 20SOIC | |
MIC2177-5.0YWM | IC REG BUCK 5V 2.5A 20SOIC | |
MIC2178-5.0YWM | IC REG BUCK 5V 2.5A 20SOIC | |
IRU3010CW | IC REG BUCK SYNC 20SOIC(W) | |
IRU3012CW | IC REG BUCK SYNC 20SOIC(W) | |
IRU3010CWTR | IC REG BUCK SYNC 20SOIC(W) | |
IRU3012CWTR | IC REG BUCK SYNC 20SOIC(W) | |
L4963D | IC REG BUCK ADJUSTABLE 1.5A 20SO | |
L4973D5.1 | IC REG BUCK ADJ/5.1V 3.5A 20SO | |
MIC2177BWM | IC REG BUCK ADJ 2.5A 20SOIC | |
MIC2178BWM | IC REG BUCK ADJ 2.5A 20SOIC | |
EL7564CM | IC REG BUCK ADJUSTABLE 4A 20SO | |
EL7564CMZ | IC REG BUCK ADJUSTABLE 4A 20SO | |
MIC2177-3.3BWM | IC REG BUCK 3.3V 2.5A 20SOIC | |
MIC2177-3.3BWM-TR | IC REG BUCK 3.3V 2.5A 20SOIC | |
MIC2177-5.0BWM | IC REG BUCK 5V 2.5A 20SOIC | |
MIC2177-5.0BWM-TR | IC REG BUCK 5V 2.5A 20SOIC | |
MIC2177BWM-TR | IC REG BUCK ADJ 2.5A 20SOIC | |
MIC2178-3.3BWM | IC REG BUCK 3.3V 2.5A 20SOIC | |
MIC2178-3.3BWM-TR | IC REG BUCK 3.3V 2.5A 20SOIC | |
MIC2178-5.0BWM | IC REG BUCK 5V 2.5A 20SOIC | |
MIC2178-5.0BWM-TR | IC REG BUCK 5V 2.5A 20SOIC | |
MIC2178BWM-TR | IC REG BUCK ADJ 2.5A 20SOIC | |
L4973D3.3 | IC REG BUCK ADJ/3.3V 3.5A 20SO | |
EL7563CMZ | IC REG BUCK ADJUSTABLE 4A 20SO | |
EL7564CMZ-T13 | IC REG BUCK ADJUSTABLE 4A 20SO | |
EL7563CMZ-T13 | IC REG BUCK ADJUSTABLE 4A 20SO | |
TLE6711GLXUMA1 | IC REG BUCK BST ADJ 20DSO |
제품 설명
제품 세부 정보
설명
L4973는 단계 아래의 단층 전원 전환 조절기이며 3.3V 또는 5.1V의 고정 전압에서 3.5A를 공급하고 50V까지의 조정 가능한 전압을 사용하는 간단한 외부 분리 출력입니다.BCD 혼합 기술로 구현, 장치는 내부 전력 D-MOS 트랜지스터를 사용합니다 (유례적인 RDS ((동) 0.15Ω) 로 매우 높은 효율과 매우 빠른 전환 시간을 얻습니다.최대 300KHz까지의 스위치 주파수가 달성됩니다 (패킷의 최대 전력 소모가 지켜져야합니다).
특징
■ 최대 3.5A 단계 다운 변환기■ 8V에서 55V까지 작동 입력 전압
■ 3.3V 및 5.1V (± 1%) 고정 출력 및 조정 가능한 출력:
0.5V ~ 50V (3.3형)
5.1V ~ 50V (5.1 타입)
■ 최대 300kHz까지 주파수 조절
■ 전압 공급 전향
■ 제로 로드 전류 작동 (분 1mA)
■ 내부 전류 제한 (펄스별 펄스 및 HICCUP 모드)
■ 정밀 5.1V (1.5%) 외부에서 사용할 수 있는 기준 전압
■ 입력/출력 동기화 기능
■ 제로 전류 소비 (100mA 일반적으로 VCC = 24V) 에 억제
■ 피드백 단절 방지
■ 열 차단
■ 전압 보호 이상 출력
■ 부드러운 시작 기능
사양
속성 | 속성 값 |
---|---|
제조업자 | STM이크로전자 |
제품 분류 | DC 스위치 조절기 |
시리즈 | L4973 |
종류 | 충전 펌프 |
포장 | 컷 테이프 (CT) 대체 포장 |
단위 무게 | 00.009408 온스 |
장착 방식 | SMD/SMT |
패키지 케이스 | 20-SOIC (0.295", 7.50mm 너비) |
작동 온도 | -40°C ~ 150°C (TJ) |
장착형 | 표면 마운트 |
출력 타입 | 조정 (정확) |
기능 | 계단 |
공급자 제품 패키지 | 20-SO |
출력 수 | 1 출력 |
토폴로지 | 벅 |
주파수 전환 | 100kHz ~ 300kHz |
전류 출력 | 3.5A |
출력 구성 | 긍정적으로 |
출력 전압 | 0.5V (3.3V) |
전압 출력 최대 | 50V |
동시정리기 | 아니 |
전압 입력-분 | 8V |
입력전압 최대 | 55V |
출력 전압 | 5.1 V |
입력 전압-MAX | 55V |
출력 전류 | 3.5A |
스위치 주파수 | 90kHz~110kHz |
패키지 케이스 | SO-20 |
기능적 호환성 부품
양식, 패키지, 기능적 호환성 부품
제조자 부분# | 설명 | 제조업자 | 비교 |
L4972AD 전력 회로 |
2 스위치 조절기 | STM이크로전자 | L4973D3.3-013TR 대 L4972AD |
L4973D33 전력 회로 |
3.5 스위치 조절기 | STM이크로전자 | L4973D3.3-013TR 대 L4973D33 |
IRU3011CWPBF 전력 회로 |
스위칭 컨트롤러, 250kHz 스위칭 주파수-MAX, PDSO20, PLASTIC, SOIC-20 | 인피니온 테크놀로지스 AG | L4973D3.3-013TR 대 IRU3011CWPBF |
LM2636M 전력 회로 |
스위칭 컨트롤러, 2000kHz 스위칭 주파수-MAX, PDSO20, PLASTIC, SO-20 | 로체스터 전자제품 LLC | L4973D3.3-013TR 대 LM2636M |
HIP6004ACB 전력 회로 |
스위치 컨트롤러 | 레네사스 일렉트로닉스 | L4973D3.3-013TR 대 HIP6004ACB |
LM2636M/NOPB 전력 회로 |
스위칭 컨트롤러, 2000kHz 스위칭 주파수-MAX, PDSO20, PLASTIC, SO-20 | 로체스터 전자제품 LLC | L4973D3.3-013TR 대 LM2636M/NOPB |
L4973D51 전력 회로 |
3.5 스위치 조절기 | STM이크로전자 | L4973D3.3-013TR 대 L4973D51 |
IRU3011CW 전력 회로 |
스위칭 컨트롤러, 250kHz 스위칭 주파수 최대, PDSO20, PLASTIC, SOIC-20 | 인피니온 테크놀로지스 AG | L4973D3.3-013TR 대 IRU3011CW |
L4973D5.1-013TR 전력 회로 |
3.5 스위치 조절기 | STM이크로전자 | L4973D3.3-013TR 대 L4973D5.1-013TR |
L4972AD013TR 전력 회로 |
2 스위치 조절기 | STM이크로전자 | L4973D3.3-013TR 대 L4972AD013TR |
설명
벅 스위칭 규제 IC 긍정 조절 ( 고정) 0.5V (3.3V) 1 출력 3.5A 20-SOIC (0.295", 7.50mm 너비)
콘브 DC-DC 8V ~ 55V 스텝 다운 싱글 아웃 0.5V ~ 50V 3.5A 20-핀 SO T/R
전압 조절기 - 스위치 조절기 3.3V 3.5A 단계 하향
