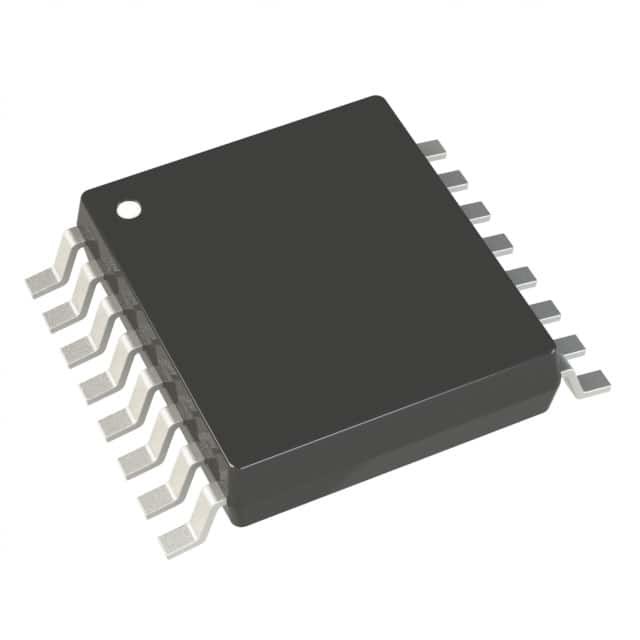

LTC3413EFE#TRPBF IC REG BUCK ADJ 3A 16TSSOP 아날로그 장치 Inc.

무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
기능 | 내려오다 | 출력 구성 | 긍정적으로 |
---|---|---|---|
토폴로지 | 달러 | 출력 유형 | 조정 가능 |
출력의 수 | 1 | 전압 - 입력 (민) | 2.25V |
전압 - 입력 (최대) | 5.5V | 전압 - 출력 (분 / 고정) | 1.125V |
전압 - 출력 (최대) | 5.5V | 전류 - 출력 | 3A |
주파수 - 스위칭 | 1MHz | 동기 정류기 | 네 |
작동 온도 | -40°C ~ 85°C (TA) | 장착형 | 표면 마운트 |
패키지 / 케이스 | 16 TSSOP (0.173 ", 4.40 밀리미터 폭) 노출된 패드 | 공급자의 장치 패키지 | 16-TSSOP-EP |
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
Part Number | Description | |
---|---|---|
LTC3413EFE#TRPBF | IC REG BUCK ADJ 3A 16TSSOP | |
LT3508EFE#PBF | IC REG BUCK ADJ 1.4A DL 16TSSOP | |
LT3439EFE#PBF | IC REG PUSH-PULL 1A 16TSSOP | |
LT1940EFE#PBF | IC REG BUCK ADJ 1.4A DL 16TSSOP | |
LTC3413IFE#PBF | IC REG BUCK ADJ 3A 16TSSOP | |
LT3506AEFE#PBF | IC REG BUCK ADJ 1.6A DL 16TSSOP | |
LTC3412AEFE#PBF | IC REG BUCK ADJ 3A 16TSSOP | |
LT3506AIFE#PBF | IC REG BUCK ADJ 1.6A DL 16TSSOP | |
LTC3412IFE#PBF | IC REG BUCK ADJ 2.5A 16TSSOP | |
LTC3413EFE#PBF | IC REG BUCK ADJ 3A 16TSSOP | |
LT3575IFE#TRPBF | IC REG FLYBACK 2.5A 16TSSOP | |
LTC3412AEFE#TRPBF | IC REG BUCK ADJ 3A 16TSSOP | |
LT3508EFE#TRPBF | IC REG BUCK ADJ 1.4A DL 16TSSOP | |
LT3508IFE#TRPBF | IC REG BUCK ADJ 1.4A DL 16TSSOP | |
LT1940EFE#TRPBF | IC REG BUCK ADJ 1.4A DL 16TSSOP | |
LTC3602EFE#PBF | IC REG BUCK ADJ 2.5A 16TSSOP | |
LT1940LEFE#PBF | IC REG BUCK ADJ 1.4A DL 16TSSOP | |
LTC3602IFE#PBF | IC REG BUCK ADJ 2.5A 16TSSOP | |
LT3439EFE#TRPBF | IC REG PUSH-PULL 1A 16TSSOP | |
LTC3412EFE#TRPBF | IC REG BUCK ADJ 2.5A 16TSSOP | |
LT3506EFE#PBF | IC REG BUCK ADJ 1.6A DL 16TSSOP | |
LTC3412EFE#PBF | IC REG BUCK ADJ 2.5A 16TSSOP | |
LT3575EFE#TRPBF | IC REG FLYBACK 2.5A 16TSSOP | |
LT3575EFE#PBF | IC REG FLYBACK 2.5A 16TSSOP | |
LT3508IFE#PBF | IC REG BUCK ADJ 1.4A DL 16TSSOP | |
LTC3412AIFE#PBF | IC REG BUCK ADJ 3A 16TSSOP | |
LTC3412AMPFE#PBF | IC REG BUCK ADJ 3A 16TSSOP | |
LT3575IFE#PBF | IC REG FLYBACK 2.5A 16TSSOP | |
LT3508HFE#PBF | IC REG BUCK ADJ 1.4A DL 16TSSOP | |
LT1940LEFE#TRPBF | IC REG BUCK ADJ 1.4A DL 16TSSOP | |
LT3506AEFE#TRPBF | IC REG BUCK ADJ 1.6A DL 16TSSOP | |
LT3506EFE#TRPBF | IC REG BUCK ADJ 1.6A DL 16TSSOP | |
LT3506IFE#TRPBF | IC REG BUCK ADJ 1.6A DL 16TSSOP | |
LT3506AIFE#TRPBF | IC REG BUCK ADJ 1.6A DL 16TSSOP | |
LTC3602EFE#TRPBF | IC REG BUCK ADJ 2.5A 16TSSOP | |
LTC3413IFE#TRPBF | IC REG BUCK ADJ 3A 16TSSOP | |
LT3508HFE#TRPBF | IC REG BUCK ADJ 1.4A DL 16TSSOP | |
LTC3412IFE#TRPBF | IC REG BUCK ADJ 2.5A 16TSSOP | |
LTC3412AIFE#TRPBF | IC REG BUCK ADJ 3A 16TSSOP | |
LTC3602IFE#TRPBF | IC REG BUCK ADJ 2.5A 16TSSOP | |
LT3506IFE#PBF | IC REG BUCK ADJ 1.6A DL 16TSSOP | |
LTC3412AMPFE#TRPBF | IC REG BUCK ADJ 3A 16TSSOP |
제품 설명
제품 세부 정보
설명
LTC®3413는 고효율의 단일 동기 단계 다운 DC/DC 변환기이며, 일정한 주파수, 전류 모드 아키텍처를 이용한다. 2.25V에서 5V의 입력 전압 범위에서 작동한다.5V로 정제된 출력 전압은 (0.5) 출력 전류의 3A까지 출력하거나 침몰하는 동안 VREF.내부 전압 분할기는 부품 수를 줄이고 기준 전압을 절반으로 나누면서 외부 저항의 필요성을 제거합니다.85mΩ 전압 저항을 가진 내부 동기 전원 스위치는 효율성을 높이고 외부 쇼트키 다이오드의 필요성을 제거합니다.2MHz까지의 스위치 주파수는 외부 저항에 의해 설정됩니다..
특징
■ 높은 효율성: 최대 90%■ ±3A 출력 전류
■ 대칭 소스 및 싱크 출력 전류 제한
■ 낮은 RDS (ON) 내부 스위치: 85mΩ
■ 스코트키 다이오드가 필요 없다
■ 2.25V ~ 5.5V 입력 전압 범위
■ VOUT = VREF/2
■ ± 1% 출력 전압 정확도
■ 프로그래밍 가능한 스위치 주파수: 최대 2MHz
■ 전력 좋은 출력 전압 모니터
■ 과열 로 보호
■ 16 리드 TSSOP 노출 패드 패키지로 제공됩니다.
응용 프로그램
■ 버스 종료: DDR 및 QDRTM 메모리, SSTL, HSTL, ...■ 노트북 컴퓨터
■ 분산 전력 시스템
사양
속성 | 속성 값 |
---|---|
제조업자 | 아날로그 장치 / 선형 기술 |
제품 분류 | DC 스위치 조절기 |
시리즈 | - |
포장 | 테이프 & 롤 (TR) 대체 포장 |
패키지 케이스 | 16-TSSOP (0.173", 4.40mm 너비) 노출 패드 |
작동 온도 | -40°C ~ 85°C (TA) |
장착형 | 표면 마운트 |
출력 타입 | 조정 가능 |
기능 | 계단 |
공급자 제품 패키지 | 16-TSSOP-EP |
출력 수 | 1 출력 |
토폴로지 | 벅 |
주파수 전환 | 1MHz |
전류 출력 | 3A |
출력 구성 | 긍정적으로 |
출력 전압 | 1.125V |
전압 출력 최대 | 5.5V |
동시정리기 | 네 |
전압 입력-분 | 2.25V |
입력전압 최대 | 5.5V |
설명
벅 스위칭 조절기 IC 긍정적 조절 1.125V 1 출력 3A 16-TSSOP (0.173", 4.40mm 너비) 노출 패드
LTC3413 - DDR/QDR 메모리 종료용 3A, 2MHz 단일 동기 조절기
