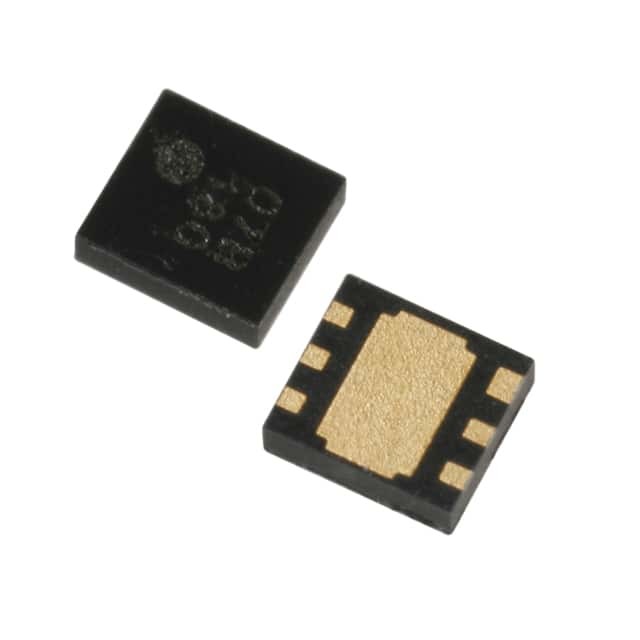

XC9236D08CER-G IC REG BUCK ADJ 600MA 6USPC 토렉스 반도체 Ltd

일반 설명

XC9206/XC9207/XC9208 시리즈는 SOT-25 패키지로 제공되는 내장된 0.4Ω P 채널 드라이버 트랜지스터를 갖춘 DC/DC 변환기 그룹입니다.IC는 고효율과 안정적인 전원 공급을 위해 설계되었습니다. 500mA의 출력 전류로 코일만을 사용합니다., 다이오드와 두 개의 세라믹 콘덴서 외부로 연결.
XC9206/9207의 최소 작동 전압은 1.8V 및 XC9208의 2.0V입니다. 출력 전압은 100mV 증가를 통해 0.9V에서 4.0V의 범위에서 내부적으로 프로그래밍 할 수 있습니다 (정밀도: ±2.0%).오시슬레이션 주파수는 300kHz에서 선택할 수 있습니다., 600kHz 및 1.2MHz 그래서 당신의 특정 응용 프로그램에 가장 적합한 주파수를 선택할 수 있습니다. 각 시리즈는 다른 작동 방식을 갖추고 있습니다: PWM 제어 (XC9206 시리즈),자동 PWM/PFM 스위치 제어 (XC9207 시리즈) 및 수동 PWM/PFM 스위치 제어 (XC9208 시리즈)이 시리즈는 전체 부하 범위에서 빠른 일시 반응, 낮은 파동 및 높은 효율성을 제공합니다 (빛 부하에서 높은 출력 전류 조건).부드러운 시작과 현재 제어 기능은 내부적으로 최적화대기 상태에서 모든 회로는 전류 소비를 1.0μA 또는 그 이하로 줄이기 위해 종료됩니다.내부 P 채널 드라이버 트랜지스터는 입력 전압이 1이 되면 강제로 꺼집니다.0.4V 이하

■ 특징

P-ch 드라이버 Tr. 내장: ON 저항 0.4Ω
출력 전압 범위: 0.9V ~ 4.0V (100mV 증가) 고정 출력 전압 정확도 ±2%
오시슬레이션 주파수: 300kHz, 600kHz, 1.2MHz 고정 오시슬레이션 주파수 정확도 ±15%
대기 기능: Istb = 1μA (MAX.)
전류 제한 장치: 600mA
입력전압 범위: 1.8V ~ 6.0V ((XC9206/XC9207)
2.0V ~ 6.0V (XC9208)
출력 전류: 500mA
최대 의무 비율: 100%
PWM/PFM 스위칭 제어기 (XC9207 / XC9208)
세라믹 콘덴시터 호환
내장된 부드러운 시작 회로
작은 패키지: SOT-25

■ 응용 프로그램

● 휴대 전화
(PDC, GSM, CDMA, IMT2000 등)
● PDA, 휴대용 통신 모덤
● 휴대용 게임
● 카메라, 디지털 카메라
● 무선 전화
● 노트북 컴퓨터
