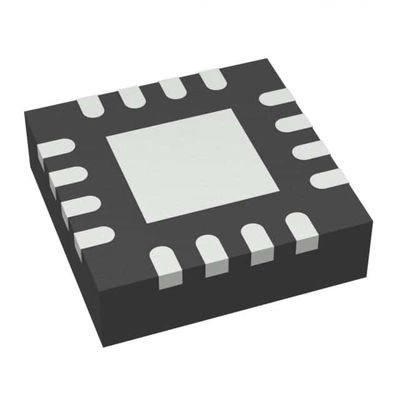

TPS55340RTER IC REG BOOST ADJ 5.25A 16WQFN 텍사스 기기

무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x기능 | 증가 | 출력 구성 | 긍정, 유능한 차단 |
---|---|---|---|
토폴로지 | 상승 | 출력 유형 | 조정 가능 |
출력의 수 | 1 | 전압 - 입력 (민) | 2.9V |
전압 - 입력 (최대) | 32V | 전압 - 출력 (분 / 고정) | 2.9V |
전압 - 출력 (최대) | 38V | 전류 - 출력 | 5.25A (스위치) |
주파수 - 스위칭 | 94kHz ~ 1.14MHz | 동기 정류기 | 아니 |
작동 온도 | -40°C ~ 125°C(TA) | 장착형 | 표면 마운트 |
패키지 / 케이스 | 16-WFQFN 노출된 패드 | 공급자의 장치 패키지 | 16-wqfn (3x3) |
Part Number | Description | |
---|---|---|
TPS55340RTER | IC REG BOOST ADJ 5.25A 16WQFN | |
TPS54618RTET | IC REG BUCK ADJUSTABLE 6A 16WQFN | |
TPS55010RTER | IC REG FLYBACK ADJ 16WQFN | |
TPS55330RTER | IC REG MULTI CONFG ADJ 16WQFN | |
TPS54719RTER | IC REG BUCK ADJUSTABLE 7A 16WQFN | |
TPS61391RTER | IC REG BOOST ADJ 16WQFN | |
TPS54719RTET | IC REG BUCK ADJUSTABLE 7A 16WQFN | |
TPS55340QRTETQ1 | IC REG BOOST ADJ 5.25A 16WQFN | |
TPS54319RTER | IC REG BUCK ADJUSTABLE 3A 16WQFN | |
TPS54388CQRTERQ1 | 3A O/P SYNCHRONOUS STEP DOWN SWI | |
TPS54319RTET | IC REG BUCK ADJUSTABLE 3A 16WQFN | |
TPS54418ARTET | IC REG BUCK ADJUSTABLE 4A 16WQFN | |
TPS54478RTET | IC REG BUCK ADJUSTABLE 4A 16WQFN | |
TPS57114MRTETEP | IC REG BUCK ADJ 3.5A 16WQFN | |
TPS54618RTER | IC REG BUCK ADJUSTABLE 6A 16WQFN | |
TPS55340RTET | IC REG BOOST ADJ 5.25A 16WQFN | |
TPS55330RTET | IC REG MULTI CONFG ADJ 16WQFN | |
TPS54519RTER | IC REG BUCK ADJUSTABLE 5A 16WQFN | |
TPS54418RTER | IC REG BUCK ADJUSTABLE 4A 16WQFN | |
TPS54519RTET | IC REG BUCK ADJUSTABLE 5A 16WQFN | |
TPS57114CQRTERQ1 | 4A OUTPUT STEP DOWN SWITCHER | |
TPS61378QWRTERQ1 | 18V OUTPUT, 4.8A SYNCHRONOUS BOO | |
TPS613783QWRTERQ1 | 18.5-V OUTPUT, 4.8-A SYNCHRONOUS | |
LM51571RTER | IC REG BOOST ADJ 4.33A 16WQFN | |
LM5157RTER | IC REG BOOST ADJ 6.5A 16WQFN | |
TPS61390RTER | IC POWER MANAGEMENT | |
TPS57114QRTERQ1 | IC REG BUCK ADJUSTABLE 4A 16WQFN | |
TPS54678RTER | IC REG BUCK ADJUSTABLE 6A 16WQFN | |
TPS61391RTET | IC REG BOOST ADJ 16WFQFN | |
LM51581RTER | IC REG BOOST ADJ 1.63A 16WQFN | |
LM51571QRTERQ1 | 4-A, 50-V, 2.2-MHZ WIDE VIN BOOS | |
LM5157QRTERQ1 | IC REG BOOST ADJ 6.5A 16WQFN | |
LM51581QRTERQ1 | IC REG BOOST ADJ 1.63A 16WQFN | |
TPS54618QRTERQ1 | IC REG BUCK ADJUSTABLE 6A 16WQFN | |
LM5158QRTERQ1 | IC REG BOOST ADJ 3.26A 16WQFN | |
TPS55010RTET | IC REG FLYBACK ADJ 16WQFN | |
TPS54418RTET | IC REG BUCK ADJUSTABLE 4A 16WQFN | |
TPS61390RTET | POWER MANAGEMENT | |
TPS55340QRTERQ1 | IC REG BOOST ADJ 5.25A 16WQFN | |
TPS55340MRTETEP | IC REG BOOST ADJ 5.25A 16WQFN | |
TPS54218RTET | IC REG BUCK ADJUSTABLE 2A 16WQFN | |
TPS54678RTET | IC REG BUCK ADJUSTABLE 6A 16WQFN | |
TPS54318RTET | IC REG BUCK ADJUSTABLE 3A 16WQFN | |
TPS613785QWRTERQ1 | 18.5-V OUTPUT, 4.8-A SYNCHRONOUS | |
TPS54618CQRTERQ1 | SYNCHRONOUS STEP-DOWN CONVERTER | |
TPS54218RTER | IC REG BUCK ADJUSTABLE 2A 16WQFN | |
TPS54318RTER | IC REG BUCK ADJUSTABLE 3A 16WQFN | |
TPS57112CQRTERQ1 | 2A OUTPUT STEP DOWN SWITCHER | |
TPS54478RTER | IC REG BUCK ADJUSTABLE 4A 16WQFN | |
LM5158RTER | IC REG BOOST ADJ 3.26A 16WQFN | |
TPS61379QWRTERQ1 | IC REG BUCK PROG 16WQFN | |
TPS54418ARTER | IC REG BUCK ADJUSTABLE 4A 16WQFN | |
SN1208057RTER | IC REG BUCK ADJUSTABLE 6A 16WQFN | |
TPS57112QRTERQ1 | IC REG BUCK ADJUSTABLE 2A 16WQFN | |
TPS54388QRTERQ1 | IC REG BUCK ADJUSTABLE 3A 16WQFN |
제품 세부 정보
TPS55340RTER 설명
TPS55340RTER는 16pin WQFN 패키지에 통합된 5A 넓은 입력 범위 부스 / SEPIC / 플라이백 DC / DC 조절기입니다. 이것은 통합된 5A와 단일, 비 동기, 스위칭 조절기입니다.40V 전원 스위치이 장치는 부스트, SEPIC 및 격리 된 플라이백을 포함하여 여러 표준 스위치 규제 토폴로지에 구성 될 수 있습니다.장치는 다세포 배터리 또는 조절된 3에서 입력 전압을 가진 응용 프로그램을 지원하는 넓은 입력 전압 범위를 가지고 있습니다..3V, 5V, 12V 및 24V 전원 레일. 전류 모드 PWM (펄스 너비 변조) 제어로 출력 전압을 조절하고 내부 오시레이터가 있습니다.PWM의 스위칭 주파수는 외부 저항 또는 외부 시계 신호에 동기화하여 설정이 장치는 프로그램 가능한 소프트 스타트 기능을 갖추고 있으며, 시동 중 급류를 제한하고 있으며, 사이클별로 과류 제한 및 열 종료 등 다른 내장 보호 기능을 갖추고 있습니다.번개 포트에서 사용 됩니다, USB 타입-C 전원 공급 & 전력 도킹.
TPS55340RTER 특징
100KHz에서 1.2MHz까지 주파수 조절
기준 전압 ±0.7%
가벼운 부하에서 더 높은 효율을 위해 펄스 점프
작동 온도 범위: -40°C~150°C
입력 공급 범위 2.9V에서 32V
작동 비상 전류는 0.5mA입니다.
2.7μA 정전 전류
고정 주파수 전류 모드 PWM 제어
외부 시계와 동기화 가능, 조절 가능한 소프트 스타트 시간
TPS55340RTER 신청서
산업
전력 관리
소비자 전자제품
사양
속성 | 속성 값 |
---|---|
제조업자 | 텍사스 인스트루먼트 |
제품 분류 | DC 스위치 조절기 |
시리즈 | TPS55340 |
종류 | 전압 변환기 |
포장 | 대체 포장 |
장착 방식 | SMD/SMT |
작동 온도 범위 | - 40C ~ + 125C |
패키지 케이스 | 16-WFQFN 노출 패드 |
작동 온도 | -40°C ~ 125°C (TA) |
장착형 | 표면 마운트 |
출력 타입 | 조정 가능 |
기능 | 단계, 단계/ 단계 아래로 |
공급자 제품 패키지 | 16-WQFN (3x3) |
출력 수 | 1 출력 |
토폴로지 | 부스트, 플라이백, SEPIC |
주파수 전환 | 94kHz ~ 1.14MHz |
전류 출력 | 5.25A (스위치) |
출력 구성 | 긍정적, 고립 할 수 있는 능력 |
출력 전압 | 2.9V |
전압 출력 최대 | 38V |
동시정리기 | 아니 |
전압 입력-분 | 2.9V |
입력전압 최대 | 32V |
최대 작동 온도 | + 125C |
작동 온도 범위 | - 40C |
출력 전압 | 2.9V ~ 38V |
입력전압 | 2.9V ~ 32V |
입력 전압-MAX | 32V |
출력 전류 | 5A |
스위치 주파수 | 1.14 MHz |
입력전압-MIN | 2.9V |
패키지 케이스 | WQFN-16 |
