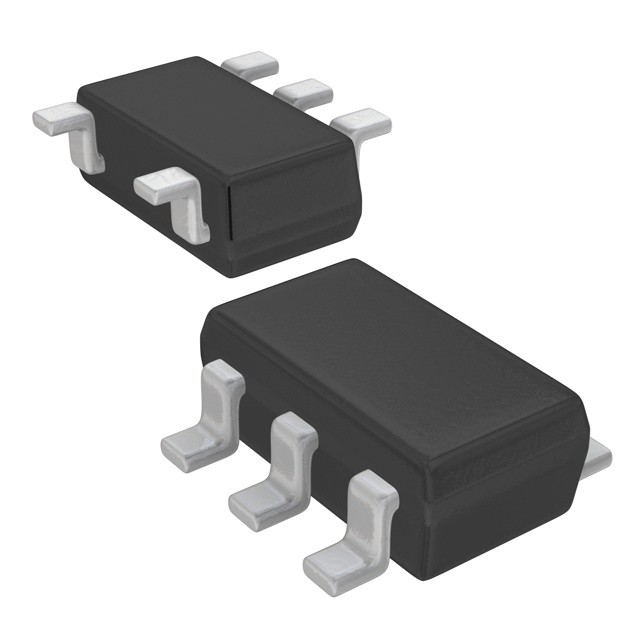

XC9140A501MR-G IC REG BOOST 5V 295MA SOT25 토렉스 반도체 Ltd

  • XC9140A501MR-G IC REG BOOST 5V 295MA SOT25 Torex Semiconductor Ltd
브랜드 이름 Torex Semiconductor Ltd
모델 번호 XC9140A501MR-G
최소 주문 수량 1
가격 Based on current price
포장 세부 사항 반 정적 봉지 & 고리 박스
배달 시간 3-5 일
지불 조건 T/T
공급 능력 재고 중

무료샘플과 쿠폰을 위해 나와 연락하세요.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
기능 증가 출력 구성 긍정적으로
토폴로지 상승 출력 유형 고정됩니다
출력의 수 1 전압 - 입력 (민) 0.9V
전압 - 입력 (최대) 5.5V 전압 - 출력 (분 / 고정) 5V
전압 - 출력 (최대) - 전류 - 출력 295mA(스위치)
주파수 - 스위칭 - 동기 정류기 네
작동 온도 -40°C ~ 85°C (TA) 장착형 표면 마운트
패키지 / 케이스 SC-74A, SOT-753 공급자의 장치 패키지 SOT-25-5
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
Part Number Description
XC9140A501MR-G IC REG BOOST 5V 295MA SOT25
XC9119D10AMR-G IC REG BOOST ADJ 310MA SOT25
XC9142B33CMR-G IC REG BOOST 3.3V 800MA SOT25
XC9142B50CMR-G IC REG BOOST 5V 800MA SOT25
XC9265A331MR-G IC REG BUCK 3.3V 200MA SOT25-5
XC9236A33DMR-G IC REG BUCK 3.3V 600MA SOT25
XC9140A331MR-G IC REG BOOST 3.3V 295MA SOT25
XC9141B33CMR-G IC REG BOOST 3.3V 800MA SOT25
XC9265C181MR-G IC REG BUCK 1.8V 200MA SOT25-5
XC9140C501MR-G IC REG BOOST 5V 295MA SOT25
XC9141B50CMR-G IC REG BOOST 5V 800MA SOT25
XC9236A18DMR-G IC REG BUCK 1.8V 600MA SOT25
XC9236A18CMR-G IC REG BUCK 1.8V 600MA SOT25
XC9140C331MR-G IC REG BOOST 3.3V 295MA SOT25
XC9111C181MR-G IC REG BST ADJ/PROG 400MA SOT25
XC9111C331MR-G IC REG BST ADJ/PROG 400MA SOT25
XC9141B33DMR-G IC REG BOOST 3.3V 350MA SOT25
XC9141B50DMR-G IC REG BOOST 5V 800MA SOT25
XC9142B33DMR-G IC REG BOOST 3.3V 800MA SOT25
XC9142B50DMR-G IC REG BOOST 5V 800MA SOT25
XC9142A30CMR-G IC REG BOOST 3V 350MA SOT25
XC9265A181MR-G IC REG BUCK 1.8V 200MA SOT25-5
XC9265B121MR-G IC REG BUCK 1.2V 50MA SOT25-5
XC9265A221MR-G IC REG BUCK 2.2V 200MA SOT25-5
XC9265A301MR-G IC REG BUCK 3V 200MA SOT25-5
XC9133B02AMR-G IC REG BOOST ADJ 260MA SOT25
XC9235A12CMR-G IC REG BUCK 1.2V 600MA SOT25
XC9235A15CMR-G IC REG BUCK 1.5V 600MA SOT25
XC9235A18CMR-G IC REG BUCK 1.8V 600MA SOT25
XC9235A30CMR-G IC REG BUCK 3V 600MA SOT25
XC9235A12DMR-G IC REG BUCK 1.2V 600MA SOT25
XC9235A15DMR-G IC REG BUCK 1.5V 600MA SOT25
XC9235A18DMR-G IC REG BUCK 1.8V 600MA SOT25
XC9235A30DMR-G IC REG BUCK 3V 600MA SOT25
XC9236A12CMR-G IC REG BUCK 1.2V 600MA SOT25
XC9236A15CMR-G IC REG BUCK 1.5V 600MA SOT25
XC9236A30CMR-G IC REG BUCK 3V 600MA SOT25
XC9236A12DMR-G IC REG BUCK 1.2V 600MA SOT25
XC9236A15DMR-G IC REG BUCK 1.5V 600MA SOT25
XC9236A30DMR-G IC REG BUCK 3V 600MA SOT25
XC9235A33CMR-G IC REG BUCK 3.3V 600MA SOT25
XC9235A33DMR-G IC REG BUCK 3.3V 600MA SOT25
XC9236A33CMR-G IC REG BUCK 3.3V 600MA SOT25
XC9235A10CMR-G IC REG BUCK 1V 600MA SOT25
XC9263A755MR-G IC REG BUCK ADJ 500MA SOT25
XC9263A75CMR-G IC REG BUCK ADJ 500MA SOT25
XC9263A75DMR-G IC REG BUCK ADJ 500MA SOT25
XC9263B755MR-G IC REG BUCK ADJ 500MA SOT25
XC9263B75CMR-G IC REG BUCK ADJ 500MA SOT25
XC9263B75DMR-G IC REG BUCK ADJ 500MA SOT25
XC9264A755MR-G IC REG BUCK ADJ 500MA SOT25
XC9264A75CMR-G IC REG BUCK ADJ 500MA SOT25
XC9264A75DMR-G IC REG BUCK ADJ 500MA SOT25
XC9264B755MR-G IC REG BUCK ADJ 500MA SOT25
XC9264B75CMR-G IC REG BUCK ADJ 500MA SOT25
XC9264B75DMR-G IC REG BUCK ADJ 500MA SOT25
메시지를 남겨주세요
Part Number Description
제품 설명

제품 세부 정보

■ 일반적 설명

XC9106 / 07 시리즈는 외부로 적용 된 참조 전압 (Vref) 을 가진 단계 DC / DC 컨트롤러 IC입니다. 출력 전압은 외부 저항 (RFB1 및 2) 및 Vref 값으로 설정됩니다.시리즈는 외부에서 출력 전압을 쉽게 제어 할 수 있으며 전압을 변경해야하는 소프트웨어 응용 프로그램에 적합합니다., 예를 들어 PDA를 위한 LCD 전원 공급 장치.
출력은 어떤 로드 콘덴서 사용하든 안정적이지만 낮은 ESR 콘덴서를 사용한다면 약 0.1Ω의 RSENSE가 필요하며 단계 보상이 달성됩니다.이것은 세라믹 콘덴서 사용이 훨씬 더 쉬워집니다, 그리고 낮은 출력 파동 및 PCB 면적 요구 사항을 줄일 수 있습니다. 탄탈 및 전해질 용도도 사용할 수 있습니다. 이 경우 RSENSE는 불필요합니다.

■ 특징

입력 전압: 0.9V ~ 10V
힘
공급 전압 범위: 1.8V ~ 10.0V 및 Vref + 0.7V 이상
VREF 입력 범위: 0.8V ~ 2.5V (± 2.0%)
출력 전압: Vref x 외부 분할 저항 비율
VOUT=Vref x (RFB1+RFB2)/RFB2
오시슬레이션 주파수: 300kHz, 100kHz (± 15%)
출력 전류: 30mA 이상
(VIN=3.3V, VOUT=20V,
외부 구성 요소가
아래의 회로처럼 사용된다.)
제어장치: PWM (XC9106)
: PWM/PFM 자동 전환 (XC9107)
고효율: 85% (TYP.)
대기 전류: ISTB = 1.0μA (MAX.)
로드 콘덴시터: 낮은 ESR 콘덴시터 호환
외부로 적용된 기준 전압 (Vref)
패키지: SOT-25, USP-6B

■ 응용 프로그램

● LCD 화면 의 전원 공급 장치
● PDA
● 휴대 전화
● 손바닥 컴퓨터
● 휴대용 음향 시스템
● 여러 가지 다기능 전원 공급원

사양

속성 속성 값
제조업자 토렉스 반도체
제품 분류 DC 스위치 조절기
시리즈 -
포장 대체 포장
패키지 케이스 SC-74A, SOT-753
작동 온도 -40°C ~ 85°C (TA)
장착형 표면 마운트
출력 타입 고정
기능 스텝업
공급자 제품 패키지 SOT-25
출력 수 1 출력
토폴로지 부스
주파수 전환 -
전류 출력 295mA (스위치)
출력 구성 긍정적으로
출력 전압 5V
전압 출력 최대 -
동시정리기 네
전압 입력-분 0.9V
입력전압 최대 5.5V

설명

부스트 스위치 규제 IC 긍정적 고정 5V 1 출력 295mA (스위치) SC-74A, SOT-753
