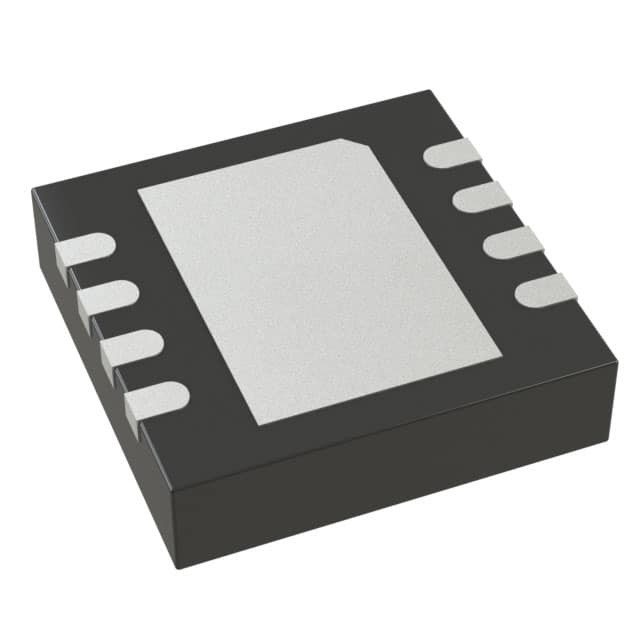

LTC3561AEDD#TRPBF IC REG BUCK 조정 가능한 1A 8DFN 아날로그 장치 Inc.
| 브랜드 이름 | Analog Devices Inc. |
|---|---|
| 모델 번호 | LTC3561AEDD#TRPBF |
| 최소 주문 수량 | 1 |
| 가격 | Based on current price |
| 포장 세부 사항 | 반 정적 봉지 & 고리 박스 |
| 배달 시간 | 3-5 일 |
| 지불 조건 | T/T |
| 공급 능력 | 재고 중 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 기능 | 내려오다 | 출력 구성 | 긍정적으로 |
|---|---|---|---|
| 토폴로지 | 달러 | 출력 유형 | 조정 가능 |
| 출력의 수 | 1 | 전압 - 입력 (민) | 2.5V |
| 전압 - 입력 (최대) | 5.5V | 전압 - 출력 (분 / 고정) | 0.8V |
| 전압 - 출력 (최대) | 5V | 전류 - 출력 | 1A |
| 주파수 - 스위칭 | 2.5MHz | 동기 정류기 | 네 |
| 작동 온도 | -40' Ｃ ~ 125' Ｃ (TJ) | 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 8-WFDFN 노출된 패드 | 공급자의 장치 패키지 | 8-dfn (3x3) |
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
| Part Number | Description | |
|---|---|---|
| LTC3561AEDD#TRPBF | IC REG BUCK ADJUSTABLE 1A 8DFN | |
| LT3473EDD#TRPBF | IC REG BOOST ADJ 1.2A 8DFN | |
| LT3580IDD#TRPBF | IC REG MULTI CONFG ADJ 2A 8DFN | |
| LTC3561AEDD#PBF | IC REG BUCK ADJUSTABLE 1A 8DFN | |
| LTC3419EDD#PBF | IC REG BUCK ADJ 600MA DL 8DFN | |
| LTC3531EDD#PBF | IC REG BCK BST ADJ 200MA 8DFN | |
| LTC3531EDD-3.3#PBF | IC REG BCK BST 3.32V 200MA 8DFN | |
| LT3473EDD#PBF | IC REG BOOST ADJ 1.2A 8DFN | |
| LT3580EDD#PBF | IC REG MULTI CONFG ADJ 2A 8DFN | |
| LT8570EDD-1#PBF | IC REG MULT CONFG ADJ 375MA 8DFN | |
| LT3580IDD#PBF | IC REG MULTI CONFG ADJ 2A 8DFN | |
| LT8580IDD#PBF | IC REG MULTI CONFG ADJ 1.2A 8DFN | |
| LTC3624EDD#PBF | IC REG BUCK ADJUSTABLE 2A 8DFN | |
| LTC3631EDD-5#PBF | IC REG BUCK 5V 100MA 8DFN | |
| LTC3624EDD-2#PBF | IC REG BUCK ADJUSTABLE 2A 8DFN | |
| LTC3409EDD#TRPBF | IC REG BUCK ADJ 600MA 8DFN | |
| LTC3499BEDD#PBF | IC REG BOOST ADJ 750MA 8DFN | |
| LT8570EDD#PBF | IC REG MULT CONFG ADJ 750MA 8DFN | |
| LTC3632EDD#PBF | IC REG BUCK ADJUSTABLE 20MA 8DFN | |
| LTC3561EDD#PBF | IC REG BUCK ADJUSTABLE 1A 8DFN | |
| LTC3642IDD-3.3#PBF | IC REG BUCK 3.3V 50MA 8DFN | |
| LTC3624IDD-25#PBF | IC REG BUCK 5V 2A 8DFN | |
| LTC3642EDD-3.3#TRPBF | IC REG BUCK 3.3V 50MA 8DFN | |
| LTC3499EDD#PBF | IC REG BOOST ADJ 750MA 8DFN | |
| LTC3642EDD-5#PBF | IC REG BUCK 5V 50MA 8DFN | |
| LTC3624EDD-23.3#PBF | IC REG BUCK 3.3V 2A 8DFN | |
| LTC3624EDD-5#PBF | IC REG BUCK 5V 2A 8DFN | |
| LTC3624IDD-5#PBF | IC REG BUCK 5V 2A 8DFN | |
| LTC3606BIDD#PBF | IC REG BUCK ADJ 800MA 8DFN | |
| LTC3642EDD-3.3#PBF | IC REG BUCK 3.3V 50MA 8DFN | |
| LT8570HDD-1#PBF | BOOST/SEPIC/INVERTING DC/DC CONV | |
| LTC3409AIDD#PBF | IC REG BUCK ADJ 600MA 8DFN | |
| LTC3624EDD-3.3#PBF | IC REG BUCK 3.3V 2A 8DFN | |
| LTC3642IDD-5#PBF | IC REG BUCK 5V 50MA 8DFN | |
| LTC3631IDD-5#PBF | IC REG BUCK 5V 100MA 8DFN | |
| LTC3631IDD-3.3#PBF | IC REG BUCK 3.3V 100MA 8DFN | |
| LTC3531EDD#TRPBF | IC REG BCK BST ADJ 200MA 8DFN | |
| LT3580EDD#TRPBF | IC REG MULTI CONFG ADJ 2A 8DFN | |
| LT8570EDD#TRPBF | IC REG MULT CONFG ADJ 750MA 8DFN | |
| LT8580EDD#TRPBF | IC REG MULTI CONFG ADJ 1.2A 8DFN | |
| LT3505EDD#TRPBF | IC REG BUCK ADJUSTABLE 1.2A 8DFN | |
| LTC3561EDD#TRPBF | IC REG BUCK ADJUSTABLE 1A 8DFN | |
| LT3505IDD#TRPBF | IC REG BUCK ADJUSTABLE 1.2A 8DFN | |
| LTC3624EDD-2#TRPBF | IC REG BUCK ADJUSTABLE 2A 8DFN | |
| LTC3624IDD#TRPBF | IC REG BUCK ADJUSTABLE 2A 8DFN | |
| LTC3624IDD-23.3#PBF | IC REG BUCK 3.3V 2A 8DFN | |
| LT3505IDD#PBF | IC REG BUCK ADJUSTABLE 1.2A 8DFN | |
| LTC3403EDD#PBF | IC REG BUCK ADJ 600MA 8DFN | |
| LTC3561AIDD#PBF | IC REG BUCK ADJUSTABLE 1A 8DFN | |
| LTC3448EDD#PBF | IC REG BUCK ADJ 600MA 8DFN | |
| LTC3531EDD-3#PBF | IC REG BCK BST 3.02V 200MA 8DFN | |
| LT8570HDD#PBF | BOOST/SEPIC/INVERTING DC/DC CONV | |
| LTC3624EDD-25#PBF | IC REG BUCK 5V 2A 8DFN | |
| LTC3624EDD#TRPBF | IC REG BUCK ADJUSTABLE 2A 8DFN | |
| LTC3631EDD-3.3#TRPBF | IC REG BUCK 3.3V 100MA 8DFN | |
| LTC3631EDD#TRPBF | IC REG BUCK ADJ 100MA 8DFN | |
| LT3505EDD#PBF | IC REG BUCK ADJUSTABLE 1.2A 8DFN | |
| LT8570IDD#PBF | IC REG MULT CONFG ADJ 750MA 8DFN | |
| LTC3642EDD#PBF | IC REG BUCK ADJUSTABLE 50MA 8DFN | |
| LTC3631EDD#PBF | IC REG BUCK ADJ 100MA 8DFN | |
| LTC3631EDD-3.3#PBF | IC REG BUCK 3.3V 100MA 8DFN | |
| LTC3624IDD#PBF | IC REG BUCK ADJUSTABLE 2A 8DFN | |
| LTC3631IDD#PBF | IC REG BUCK ADJ 100MA 8DFN | |
| LTC3419EDD#TRPBF | IC REG BUCK ADJ 600MA DL 8DFN | |
| LTC3606BEDD#PBF | IC REG BUCK ADJ 800MA 8DFN | |
| LTC3409EDD#PBF | IC REG BUCK ADJ 600MA 8DFN | |
| LT8580EDD#PBF | IC REG MULTI CONFG ADJ 1.2A 8DFN | |
| LT8570IDD-1#PBF | IC REG MULT CONFG ADJ 375MA 8DFN | |
| LT8580HDD#PBF | IC REG MULTI CONFG ADJ 1.2A 8DFN | |
| LTC3642IDD#PBF | IC REG BUCK ADJUSTABLE 50MA 8DFN | |
| LTC3624IDD-2#PBF | IC REG BUCK ADJUSTABLE 2A 8DFN | |
| LTC3624IDD-3.3#PBF | IC REG BUCK 3.3V 2A 8DFN | |
| LTC3642IDD#TRPBF | IC REG BUCK ADJUSTABLE 50MA 8DFN | |
| LTC3409AEDD#PBF | IC REG BUCK ADJ 600MA 8DFN | |
| LTC3419IDD#PBF | IC REG BUCK ADJ 600MA DL 8DFN | |
| LTC3632IDD#PBF | IC REG BUCK ADJUSTABLE 20MA 8DFN | |
| LTC3531EDD-3#TRPBF | IC REG BCK BST 3.02V 200MA 8DFN | |
| LTC3419EDD-1#TRPBF | IC REG BUCK 1.575V/1.8V DL 8DFN | |
| LTC3531EDD-3.3#TRPBF | IC REG BCK BST 3.32V 200MA 8DFN | |
| LTC3561AIDD#TRPBF | IC REG BUCK ADJUSTABLE 1A 8DFN | |
| LTC3448EDD#TRPBF | IC REG BUCK ADJ 600MA 8DFN | |
| LTC3606BEDD#TRPBF | IC REG BUCK ADJ 800MA 8DFN | |
| LTC3403EDD#TRPBF | IC REG BUCK ADJ 600MA 8DFN | |
| LTC3499EDD#TRPBF | IC REG BOOST ADJ 750MA 8DFN | |
| LTC3499BEDD#TRPBF | IC REG BOOST ADJ 750MA 8DFN | |
| LTC3419IDD#TRPBF | IC REG BUCK ADJ 600MA DL 8DFN | |
| LTC3419IDD-1#TRPBF | IC REG BUCK 1.575V/1.8V DL 8DFN | |
| LT8570EDD-1#TRPBF | IC REG MULT CONFG ADJ 375MA 8DFN | |
| LTC3409AEDD#TRPBF | IC REG BUCK ADJ 600MA 8DFN | |
| LTC3632EDD#TRPBF | IC REG BUCK ADJUSTABLE 20MA 8DFN | |
| LTC3409IDD#TRPBF | IC REG BUCK ADJ 600MA 8DFN | |
| LTC3606BIDD#TRPBF | IC REG BUCK ADJ 800MA 8DFN | |
| LT8570IDD#TRPBF | IC REG MULT CONFG ADJ 750MA 8DFN | |
| LT8570IDD-1#TRPBF | IC REG MULT CONFG ADJ 375MA 8DFN | |
| LT8580IDD#TRPBF | IC REG MULTI CONFG ADJ 1.2A 8DFN | |
| LTC3642EDD-5#TRPBF | IC REG BUCK 5V 50MA 8DFN | |
| LTC3642EDD#TRPBF | IC REG BUCK ADJUSTABLE 50MA 8DFN | |
| LT8570HDD-1#TRPBF | BOOST/SEPIC/INVERTING DC/DC CONV | |
| LT8570HDD#TRPBF | BOOST/SEPIC/INVERTING DC/DC CONV | |
| LTC3632IDD#TRPBF | IC REG BUCK ADJUSTABLE 20MA 8DFN | |
| LTC3409AIDD#TRPBF | IC REG BUCK ADJ 600MA 8DFN | |
| LT8580HDD#TRPBF | IC REG MULTI CONFG ADJ 1.2A 8DFN | |
| LTC3419EDD-1#PBF | IC REG BUCK 1.575V/1.8V DL 8DFN | |
| LTC3631EDD-5#TRPBF | IC REG BUCK 5V 100MA 8DFN | |
| LTC3624EDD-23.3#TRPBF | IC REG BUCK 3.3V 2A 8DFN | |
| LTC3624EDD-25#TRPBF | IC REG BUCK 5V 2A 8DFN | |
| LTC3624EDD-3.3#TRPBF | IC REG BUCK 3.3V 2A 8DFN | |
| LTC3624EDD-5#TRPBF | IC REG BUCK 5V 2A 8DFN | |
| LTC3419IDD-1#PBF | IC REG BUCK 1.575V/1.8V DL 8DFN | |
| LTC3642IDD-3.3#TRPBF | IC REG BUCK 3.3V 50MA 8DFN | |
| LTC3642IDD-5#TRPBF | IC REG BUCK 5V 50MA 8DFN | |
| LTC3624IDD-23.3#TRPBF | IC REG BUCK 3.3V 2A 8DFN | |
| LTC3624IDD-25#TRPBF | IC REG BUCK 5V 2A 8DFN | |
| LTC3624IDD-3.3#TRPBF | IC REG BUCK 3.3V 2A 8DFN | |
| LTC3624IDD-5#TRPBF | IC REG BUCK 5V 2A 8DFN | |
| LTC3624IDD-2#TRPBF | IC REG BUCK ADJUSTABLE 2A 8DFN | |
| LTC3409IDD#PBF | IC REG BUCK ADJ 600MA 8DFN | |
| LTC3631IDD#TRPBF | IC REG BUCK ADJ 100MA 8DFN | |
| LTC3631IDD-3.3#TRPBF | IC REG BUCK 3.3V 100MA 8DFN | |
| LTC3631IDD-5#TRPBF | IC REG BUCK 5V 100MA 8DFN | |
| LT3580IDD | IC REG MULTI CONFG ADJ 2A 8DFN | |
| LTC3561EDD | IC REG BUCK ADJUSTABLE 1A 8DFN |
제품 설명
제품 세부 정보
설명
LTC®3561는 일정한 주파수, 동기, 단계 다운 DC/DC 변환기이다. 중량 전력 애플리케이션을 위해 설계되어 2.63V에서 5V까지 작동한다.5V 입력 전압 범위 및 사용자 구성 작동 주파수 최대 4MHz, 높이가 2mm 또는 그 이하의 작은 저비용 콘덴서와 인덕터의 사용을 허용합니다. 출력 전압은 0.8V에서 5V까지 조절됩니다. 내부 동기 0.11Ω 전원 스위치가 1.4A 최고 전류 등급은 높은 효율을 제공합니다.LTC3561의 현재 모드 아키텍처와 외부 보상으로 인해 광범위한 부하와 출력 콘덴서에서 일시 반응이 최적화 될 수 있습니다.
특징
■ 소형 콘덴시터 와 인덕터 를 사용 한다■ 고주파 작동: 최대 4MHz
■ 높은 스위치 전류: 1.4A
■ 낮은 RDS (ON) 내부 스위치: 0.110Ω
■ 높은 효율성: 최대 95%
■ VIN: 2.63V ~ 5.5V
■ 세라믹 콘덴시터와 안정성
■ 우수한 라인 및 로드 일시 반응을 위한 현재 모드 작동
■ 단회로 보호
■ 낮은 중퇴율: 100% 근무 주기
■ 낮은 종료 전류: IQ ≤ 1μA
■ 낮은 조용 전류: 240μA
■ 출력 전압 0.8V ~ 5V
■ 낮은 소음 펄스 건너뛰기 작업
■ 작은 8 핀 DFN 패키지
응용 프로그램
■ 무선 LAN 전력■ 노트북 컴퓨터
■ 디지털 카메라
■ 휴대 전화
■ 보드 탑재 전원 공급 장치
사양
| 속성 | 속성 값 |
|---|---|
| 제조업자 | 아날로그 장치 / 선형 기술 |
| 제품 분류 | IC 칩 |
| 시리즈 | - |
| 포장 | 대체 포장 |
| 패키지 케이스 | 8-WFDFN 노출 패드 |
| 작동 온도 | -40°C ~ 125°C (TJ) |
| 장착형 | 표면 마운트 |
| 출력 타입 | 조정 가능 |
| 기능 | 계단 |
| 공급자 제품 패키지 | 8-DFN (3x3) |
| 출력 수 | 1 출력 |
| 토폴로지 | 벅 |
| 주파수 전환 | 2.5MHz |
| 전류 출력 | 1A |
| 출력 구성 | 긍정적으로 |
| 출력 전압 | 0.8V |
| 전압 출력 최대 | 5V |
| 동시정리기 | 네 |
| 전압 입력-분 | 2.5V |
| 입력전압 최대 | 5.5V |
설명
벅 스위치 조절기 IC 긍정적 조절 0.8V 1 출력 1A 8-WFDFN 노출 패드
LTC3561A - 1A, 4MHz, 동시 계단 아래 DC/DC 변환기
