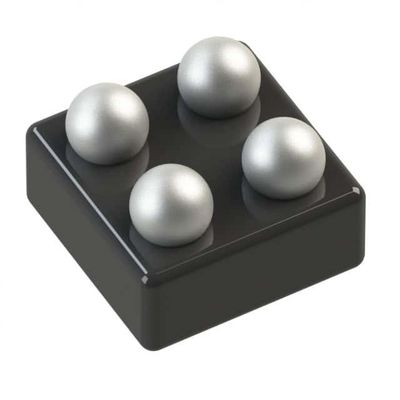

ADP151ACBZ-2.5-R7 IC REG LINEAR 2.5V 200MA 4WLCSP 아날로그 장치 Inc.
| 브랜드 이름 | Analog Devices Inc. |
|---|---|
| 모델 번호 | ADP151ACBZ-2.5-R7 |
| 최소 주문 수량 | 1 |
| 가격 | Based on current price |
| 포장 세부 사항 | 반 정적 봉지 & 고리 박스 |
| 배달 시간 | 3-5 일 |
| 지불 조건 | T/T |
| 공급 능력 | 주식에서 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 출력 구성 | 긍정적으로 | 출력 유형 | 고정됩니다 |
|---|---|---|---|
| 규제기관의 수 | 1 | 전압 - 입력 (맥스) | 5.5V |
| 전압 - 출력 (Min/Fixed) | 2.5V | 전압 - 출력 (맥스) | - |
| 전압 절감 (최대) | 0.2V @ 200mA | 전류 - 출력 | 200mA |
| 전류 - 조용 (Iq) | 20 uA | 전류 - 공급 (최대) | 350µA |
| PSRR | - | 제어 기능 | 활성화 |
| 보호 기능 | 전압 잠금 (UVLO) 하에 온도 위에서, 해류 위에서 | 작동 온도 | -40' Ｃ ~ 125' Ｃ |
| 장착형 | 표면 마운트 | 패키지 / 케이스 | 4-WFBGA, WLCSP |
| 공급자의 장치 패키지 | 4-WLCSP(0.76x0.76) | ||
| 강조하다 | PMIC은 자릅니다,PMIC IC,전력 관리 집적 회로 |
||
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
| Part Number | Description | |
|---|---|---|
| ADP151ACBZ-2.5-R7 | IC REG LINEAR 2.5V 200MA 4WLCSP | |
| ADP151ACBZ-3.3-R7 | IC REG LINEAR 3.3V 200MA 4WLCSP | |
| ADP150ACBZ-1.8-R7 | IC REG LINEAR 1.8V 150MA 4WLCSP | |
| ADP150ACBZ-3.3-R7 | IC REG LINEAR 3.3V 150MA 4WLCSP | |
| ADP151ACBZ-2.8-R7 | IC REG LINEAR 2.8V 200MA 4WLCSP | |
| ADP150ACBZ-3.0-R7 | IC REG LINEAR 3V 150MA 4WLCSP | |
| ADP151ACBZ-3.0-R7 | IC REG LINEAR 3V 200MA 4WLCSP | |
| ADP151ACBZ-1.8-R7 | IC REG LINEAR 1.8V 200MA 4WLCSP | |
| ADP151ACBZ-2.85-R7 | IC REG LINEAR 2.85V 200MA 4WLCSP | |
| ADP151ACBZ-1.2-R7 | IC REG LINEAR 1.2V 200MA 4WLCSP | |
| ADP150ACBZ-2.85R7 | IC REG LINEAR 2.85V 150MA 4WLCSP | |
| ADP151ACBZ-1.5-R7 | IC REG LINEAR 1.5V 200MA 4WLCSP | |
| ADP151ACBZ-2.1-R7 | IC REG LINEAR 2.1V 200MA 4WLCSP | |
| ADP150ACBZ-2.5-R7 | IC REG LINEAR 2.5V 150MA 4WLCSP | |
| ADP151ACBZ-1.1-R7 | IC REG LINEAR 1.1V 200MA 4WLCSP | |
| ADP150ACBZ-2.6-R7 | IC REG LINEAR 2.6V 150MA 4WLCSP | |
| ADP150WACBZ-3.3-R7 | 150MA LDO 3.3 VOUT | |
| ADP150ACBZ-2.8-R7 | IC REG LINEAR 2.8V 150MA 4WLCSP | |
| ADP151ACBZ-2.75-R7 | IC REG LINEAR 2.75V 200MA 4WLCSP | |
| ADP150ACBZ-2.75R7 | IC REG LINEAR 2.75V 150MA 4WLCSP | |
| ADP151ACBZ-2.6-R7 | IC REG LINEAR 2.6V 200MA 4WLCSP | |
| ADP150WACBZ-3.0-R7 | 150MA LDO 3.0VOUT |
제품 설명
제품 세부 정보
일반 설명
ADP151은 초저소음, 낮은 탈락, 2.2V에서 5.5V까지 작동하고 최대 200mA의 출력 전류를 제공하는 선형 조절기입니다.200mA 로드에서 낮은 140mV 탈락 전압은 효율성을 향상시키고 광범위한 입력 전압 범위에서 작동 할 수 있습니다..
특징
초저음파: 9μV rms소음 우회 콘덴서 필요 없습니다.
1μF 세라믹 입력 및 출력 콘덴시터로 안정적입니다.
최대 출력 전류: 200mA
입력 전압 범위: 2.2V ~ 5.5V
낮은 평면 전류 IGND = 0 부하의 10 μA 200 mA 부하의 IGND = 265 μA
낮은 종료 전류: <1μA
저출력 전압: 200mA 부하에서 140mV
초기 정확도: ±1%
선, 부하 및 온도에서의 정확도: ±2.5%
16개의 고정 출력 전압 옵션: 1.1V에서 3.3V
10 kHz에서 PSRR 성능 70 dB
전류 제한 및 열 과부하 보호
논리 제어 가능
EN 입력에 대한 내부 끌어내림 저항
5개 전원 TSOT 패키지
4볼, 0.4mm 투어 WLCSP
응용 프로그램
RF, VCO 및 PLL 전원 공급 장치휴대폰
디지털 카메라 및 오디오 장치
휴대용 및 배터리 전동 장비
DC에서 DC로 전환 후
휴대용 의료기기
사양
| 속성 | 속성 값 |
|---|---|
| 제조업자 | 아날로그 장치 |
| 제품 분류 | 선형 전압 조절기 |
| 시리즈 | ADP151 |
| 포장 | 대체 포장 |
| 단위 무게 | 00.002413 온스 |
| 장착 방식 | SMD/SMT |
| 패키지 케이스 | 4-WFBGA, WLCSP |
| 작동 온도 | -40°C ~ 125°C |
| 장착형 | 표면 마운트 |
| 공급자 제품 패키지 | 4-WLCSP (0.76x0.76) |
| 전압 입력 | 최대 5.5V |
| 전류 출력 | 200mA |
| 전압 출력 | 2.5V |
| 규제자 토폴로지 | 양성 고정 |
| 전압 감소 전형 | 0.135V @ 200mA |
| 규제기관의 수 | 1 조절기 |
| 전류 제한 분 | 220mA |
| 최대 작동 온도 | + 125C |
| 작동 온도 범위 | - 40C |
| 입력 전압-MAX | 5.5V |
| 출력 전류 | 200mA |
| 입력전압-MIN | 2.2V |
| 패키지 케이스 | WLCSP-4 |
설명
선형 전압 조절기 IC 긍정적 고정 1 출력 2.5V 200mA 4-WLCSP (0.76x0.76)
LDO 조절기 Pos 2.5V 0.2A 4-핀 WLCSP T/R
선형 전압 조절기 200mA LDO 2.5Vout
