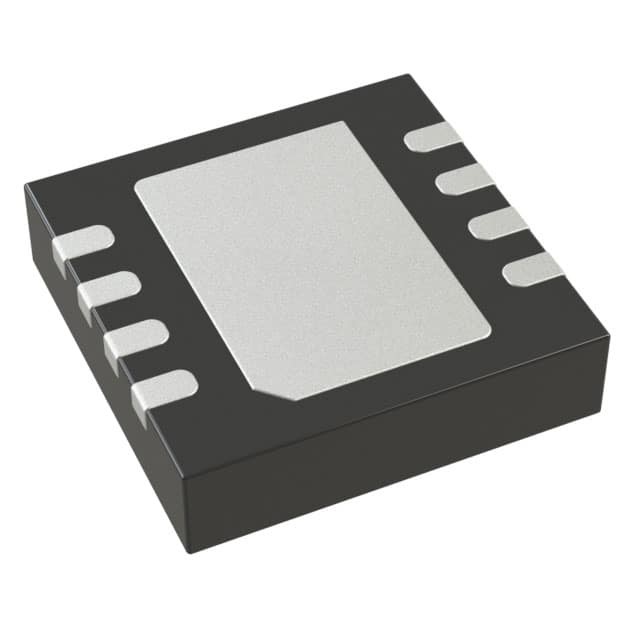

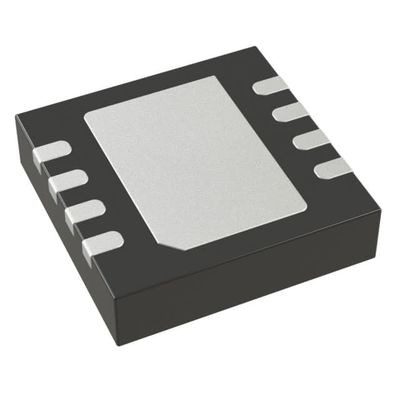

ADP7102ACPZ-R7 IC REG LIN POS ADJ 300MA 8LFCSP 아날로그 디바이스
| 브랜드 이름 | Analog Devices Inc. |
|---|---|
| 모델 번호 | ADP7102ACPZ-R7 |
| 최소 주문 수량 | 1 |
| 가격 | Based on current price |
| 포장 세부 사항 | 반 정적 봉지 & 고리 박스 |
| 배달 시간 | 3-5 일 |
| 지불 조건 | T/T |
| 공급 능력 | 재고 중 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 출력 구성 | 긍정 | 출력 유형 | 조정 가능 |
|---|---|---|---|
| 규제기관의 수 | 1 | 전압 - 입력 (최대) | 20V |
| 전압 - 출력 (분 / 고정) | 1.22V | 전압 - 출력 (맥스) | 19.675V |
| 전압 절감 (최대) | 0.325V @ 300mA | 전류 - 출력 | 300mA |
| 경향 - 정지하 (Iq) | 900μA | 전류 - 공급 (최대) | 1.4 마 |
| PSRR | 80dB ~ 50dB (10kHz ~ 100kHz) | 제어기능 | 활성화, 전력 양호, 저전압 차단 |
| 보호 기능 | 봉 플러스, 온도 위에서, 해류를 뛰어넘습니다 | 작동 온도 | -40' Ｃ ~ 125' Ｃ |
| 장착형 | 표면 마운트 | 패키지 / 케이스 | 8-WFDFN 노출 패드, CSP |
| 공급자의 장치 패키지 | 8-LFCSP-WD(3x3) | ||
| 강조하다 | PMIC은 자릅니다,PMIC IC,전력 관리 집적 회로 |
||
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
| Part Number | Description | |
|---|---|---|
| ADP7102ACPZ-R7 | IC REG LIN POS ADJ 300MA 8LFCSP | |
| ADP7104ACPZ-R7 | IC REG LIN POS ADJ 500MA 8LFCSP | |
| ADP7105ACPZ-R7 | IC REG LIN POS ADJ 500MA 8LFCSP | |
| ADP7182ACPZ-5.0-R7 | IC REG LINEAR -5V 200MA 8LFCSP | |
| ADP7104ACPZ-3.3-R7 | IC REG LINEAR 3.3V 500MA 8LFCSP | |
| ADP7105ACPZ-3.3-R7 | IC REG LINEAR 3.3V 500MA 8LFCSP | |
| ADP7105ACPZ-R2 | IC REG LIN POS ADJ 500MA 8LFCSP | |
| ADP7102ACPZ-9.0-R7 | IC REG LINEAR 9V 300MA 8LFCSP | |
| ADP7104ACPZ-9.0-R7 | IC REG LINEAR 9V 500MA 8LFCSP | |
| ADP7104ACPZ-1.5-R7 | IC REG LINEAR 1.5V 500MA 8LFCSP | |
| ADP7102ACPZ-1.5-R7 | IC REG LINEAR 1.5V 300MA 8LFCSP | |
| ADP7102ACPZ-3.0-R7 | IC REG LINEAR 3V 300MA 8LFCSP | |
| ADP7102ACPZ-5.0-R7 | IC REG LINEAR 5V 300MA 8LFCSP | |
| ADP7102ACPZ-3.3-R7 | IC REG LINEAR 3.3V 300MA 8LFCSP | |
| ADP7105ACPZ-1.8-R7 | IC REG LINEAR 1.8V 500MA 8LFCSP | |
| ADP7182ACPZ-R7 | IC REG LIN NEG ADJ 200MA 8LFCSP | |
| ADP7104ACPZ-5.0-R7 | IC REG LINEAR 5V 500MA 8LFCSP | |
| ADP7104ACPZ-1.8-R7 | IC REG LINEAR 1.8V 500MA 8LFCSP | |
| ADP7104ACPZ-2.5-R7 | IC REG LINEAR 2.5V 500MA 8LFCSP | |
| ADP7104ACPZ-3.0-R7 | IC REG LINEAR 3V 500MA 8LFCSP | |
| ADP7102ACPZ-1.8-R7 | IC REG LINEAR 1.8V 300MA 8LFCSP | |
| ADP7102ACPZ-2.5-R7 | IC REG LINEAR 2.5V 300MA 8LFCSP | |
| ADP7105ACPZ-5.0-R7 | IC REG LINEAR 5V 500MA 8LFCSP |
제품 설명
제품 세부 정보
일반 설명
ADP7102는 CMOS, 낮은 탈락 선형 조절기이며 3.3V에서 20V까지 작동하며 최대 300mA의 출력 전류를 제공합니다.이 높은 입력 전압 LDO는 19V에서 1까지 작동하는 고성능 아날로그 및 혼합 신호 회로의 조절에 이상적입니다..22V 레일로 고급 독점 아키텍처를 사용하여 높은 전원 공급 거부, 낮은 노이즈,그리고 단지 작은 1 μF 세라믹 출력 콘덴시터로 우수한 라인 및 부하 일시 반응을 달성.
특징
입력 전압 범위: 3.3V ~ 20V최대 출력 전류: 300mA
낮은 소음: 고정 출력 버전의 15 μV rms
PSRR 성능은 10kHz에서 60dB, VOUT = 3.3V
역류 보호
저출력 전압: 300mA 부하에서 200mV
초기 정확도: ±0.8%
선, 부하 및 온도에서의 정확도: -2%, +1%
낮은 평면 전류 (VIN = 5 V), IGND = 750 μA, 300 mA
부하
낮은 종료 전류: VIN = 12 V에서 40 μA
작은 1μF 세라믹 출력 콘덴서로 안정적입니다.
7개의 고정 출력 전압 옵션: 1.5V, 1.8V, 2.5V, 3V, 3.3V
5V, 9V
1.22V에서 VIN까지 조절 가능한 출력
폴드백 전류 제한 및 열 과부하 보호
사용자 프로그래밍 정밀 UVLO/동원
전력 좋은 지표
LFCSP 및 SOIC 패키지
응용 프로그램
소음에 민감한 애플리케이션에 대한 규정: ADC, DAC회로, 정밀 증폭기, 고주파 오시레이터
시계, PLL
통신 및 인프라
의료 및 건강 관리
산업 및 기기
사양
| 속성 | 속성 값 |
|---|---|
| 제조업자 | 아날로그 장치 |
| 제품 분류 | 선형 전압 조절기 |
| 시리즈 | ADP7102 |
| 포장 | 대체 포장 |
| 장착 방식 | SMD/SMT |
| 패키지 케이스 | 8-WFDFN 노출 패드, CSP |
| 작동 온도 | -40°C ~ 125°C |
| 장착형 | 표면 마운트 |
| 공급자 제품 패키지 | 8-LFCSP-WD (3x3) |
| 전압 입력 | 3.3V ~ 20V |
| 전류 출력 | 300mA |
| 전압 출력 | ADJ 1.22V |
| 규제자 토폴로지 | 긍정적으로 조절할 수 있습니다 |
| 전압 감소 전형 | 0.2V @ 300mA |
| 규제기관의 수 | 1 조절기 |
| 전류 제한 분 | 450mA |
| 최대 작동 온도 | + 125C |
| 작동 온도 범위 | - 40C |
| 출력 전류 | 300mA |
| 패키지 케이스 | LFCSP-8 |
설명
선형 전압 조절기 IC 긍정적 조절 1 출력 Adj 1.22V 300mA 8-LFCSP-WD (3x3)
LDO 조절기 Pos 1.22V ~ 19V 0.3A 8-핀 LFCSP EP T/R
선형 전압 조절기 20V 300mA CMOS LDO 낮은 소음
