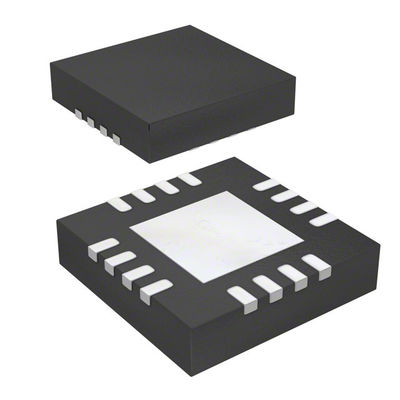

MAX8556ETE+T IC REG LINEAR POS ADJ 4A 16TQFN 아날로그 디바이스 Inc./맥시엄 통합

무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
출력 구성 | 긍정 | 출력 유형 | 조정 가능 |
---|---|---|---|
레귤레이터 수 | 1 | 전압 - 입력 (최대) | 3.6V |
전압 - 출력 (Min/Fixed) | 0.5V | 전압 - 출력 (맥스) | 3.4V |
전압 절감 (최대) | 0.2V @ 4A | 전류 - 출력 | 4A |
전류 - 조용 (Iq) | 1.6 마 | 전류 - 공급 (최대) | - |
PSRR | - | 제어기능 | 전력 상태 양호, 가능하게 합니다 |
보호 기능 | 전류 이상, 온도 이상, 단회로, 전압 이하 잠금 (UVLO) | 작동 온도 | -40°C ~ 85°C |
장착형 | 표면 마운트 | 패키지 / 케이스 | 16-WQFN 노출형 패드 |
공급자의 장치 패키지 | 16-TQFN(5x5) | ||
강조하다 | PMIC은 자릅니다,PMIC IC,전력 관리 집적 회로 |
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
Part Number | Description | |
---|---|---|
MAX8556ETE+T | IC REG LINEAR POS ADJ 4A 16TQFN | |
MAX8557ETE+ | IC REG LINEAR POS ADJ 4A 16TQFN | |
MAX8556ETE+ | IC REG LINEAR POS ADJ 4A 16TQFN | |
MAX5087BATE+ | IC REG LIN POS ADJ 400MA 16TQFN | |
MAX5087BATE/V+ | IC REG LIN POS ADJ 400MA 16TQFN | |
MAX8557ETE+T | IC REG LINEAR POS ADJ 4A 16TQFN | |
MAX5087BATE+T | IC REG LIN POS ADJ 400MA 16TQFN | |
MAX5086BATE+T | IC REG LIN POS ADJ 250MA 16TQFN | |
MAX5087BATE/V+T | IC REG LIN POS ADJ 400MA 16TQFN | |
MAX5086BATE+ | IC REG LIN POS ADJ 250MA 16TQFN | |
MAX5086AATE+T | IC REG LIN POS ADJ 250MA 16TQFN | |
MAX5087AATE+T | IC REG LIN POS ADJ 400MA 16TQFN | |
MAX5086AATE+ | IC REG LIN POS ADJ 250MA 16TQFN | |
MAX5087AATE+ | IC REG LIN POS ADJ 400MA 16TQFN | |
MAX5086AATE/V+ | IC REG LIN POS ADJ 250MA 16TQFN | |
MAX5086AATE/V+T | IC REG LIN POS ADJ 250MA 16TQFN | |
MAX8556ETE/V+ | IC REG LINEAR POS ADJ 4A 16TQFN | |
MAX8556ETE/V+T | IC REG LINEAR POS ADJ 4A 16TQFN | |
MAX8556ETE+TG035 | IC REG LINEAR POS ADJ 4A 16TQFN | |
MAX8556ETE+TG104 | IC REG LINEAR POS ADJ 4A 16TQFN | |
MAX8556ETE+TG11 | IC REG LINEAR POS ADJ 4A 16TQFN | |
MAX8556ETE+TG24 | IC REG LINEAR POS ADJ 4A 16TQFN | |
MAX8556ETE+TG52 | IC REG LINEAR POS ADJ 4A 16TQFN | |
MAX8556ETE+TG071 | IC REG LINEAR POS ADJ 4A 16TQFN |
제품 설명
제품 세부 정보
일반 설명
MAX8550/MAX8551은 VDDQ를 생성하기 위해 동기 벅 PWM 컨트롤러, VTT를 생성하기 위해 소싱 및 싱킹 LDO 선형 조절기 및 VTTR를 생성하기 위해 10mA 참조 출력 버퍼를 통합합니다.버크 컨트롤러는 0까지 출력 전압을 생성하기 위해 두 외부 N 채널 MOSFET를 구동합니다..7V 2V에서 28V 출력 전류로 최대 15A까지. LDO는 1.5A 연속 전류와 3A 피크 전류까지 침몰하거나 출력 할 수 있습니다.LDO 출력과 10mA 참조 버퍼 출력 모두 REFIN 전압을 추적 할 수 있습니다.이러한 특징은 MAX8550/MAX8551을 데스크톱, 노트북 및 그래픽 카드의 DDR 메모리 애플리케이션에 이상적으로 적합하게 만듭니다.
특징
벅 컨트롤러* 100ns 로드 단계 반응으로 빠른 PWM
* 95%까지 효율성
* 2V ~ 28V 입력 전압 범위
* 1.8V/2.5V 고정 또는 0.7V ~ 5.5V 조절 출력
* 600kHz까지 선택 가능한 스위치 주파수
* 폴드백 용량으로 프로그래밍 가능한 전류 제한
* 1.7ms 디지털 소프트 시작 및 독립적인 종료
* 초전압/하전압 보호 옵션
* 전력 좋은 창문 비교
LDO 섹션
* 완전히 통합된 VTT 및 VTTR 기능* VTT는 ±3A 소스 / 싱킹 능력
* VTT 및 VTTR 출력 트랙 VREFIN / 2
* 전 세라믹 출력 콘덴시터 설계
* 1.0V ~ 2.8V 입력 전압 범위
* 전력 좋은 창문 비교
신청서
DDR I 및 DDR II 메모리 전원 공급 장치데스크톱 컴퓨터
노트북 및 지폐
그래픽 카드
게임기
RAID
네트워크 구축
사양
속성 | 속성 값 |
---|---|
제조업자 | 맥심 통합 |
제품 분류 | 선형 전압 조절기 |
시리즈 | 자동차, AEC-Q100 |
포장 | 테이프 & 롤 (TR) 대체 포장 |
패키지 케이스 | 16-WQFN 노출 패드 |
작동 온도 | -40°C ~ 85°C |
장착형 | 표면 마운트 |
공급자 제품 패키지 | 16-TQFN (5x5) |
전압 입력 | 1.43V ~ 3.6V |
전류 출력 | 4A |
전압 출력 | 0.5V ~ 3.4V |
규제자 토폴로지 | 긍정적으로 조절할 수 있습니다 |
전압 감소 전형 | 0.1V @ 4A |
규제기관의 수 | 1 조절기 |
전류 제한 분 | - |
제조자 부분# | 설명 | 제조업자 | 비교 |
MAX8556ETE-T 전력 회로 |
조절 가능한 양성 LDO 조절기, 0.5V 미니, 3.4V 맥스, 0.2V 드롭아웃, BICMOS, 5 X 5 MM, 0.8 MM PITCH, MO220WHHB, TDFN-16 | Maxim 통합 제품 | MAX8556ETE+T 대 MAX8556ETE-T |
MAX8556ETE 전력 회로 |
조절 가능한 양성 LDO 조절기, 0.5V 미니, 3.4V 맥스, 0.2V 드롭아웃, BICMOS, 5 X 5 MM, 0.8 MM PITCH, MO220WHHB, TDFN-16 | Maxim 통합 제품 | MAX8556ETE+T 대 MAX8556ETE |
MAX8556ETE/V+ 전력 회로 |
조절 가능한 양성 LDO 조절기, 0.5V 미니, 3.4V 최대, 0.2V 탈락, BICMOS, 5 X 5 MM, ROHS 컴플라이언트, TQFN-16 | Maxim 통합 제품 | MAX8556ETE+T 대 MAX8556ETE/V+ |
MAX8556ETE+ 전력 회로 |
조절 가능한 양성 LDO 조절기, 0.5V 미니, 3.4V 최대, 0.2V 탈락, BICMOS, 5 X 5 MM, ROHS 컴플라이언트, TQFN-16 | Maxim 통합 제품 | MAX8556ETE+T 대 MAX8556ETE+ |
설명
선형 전압 조절기 IC 긍정적 조절 1 출력 0.5 V ~ 3.4 V 4A 16-TQFN (5x5)
LDO 전압 조절기 4A 초저출력 V LDO 조절기
