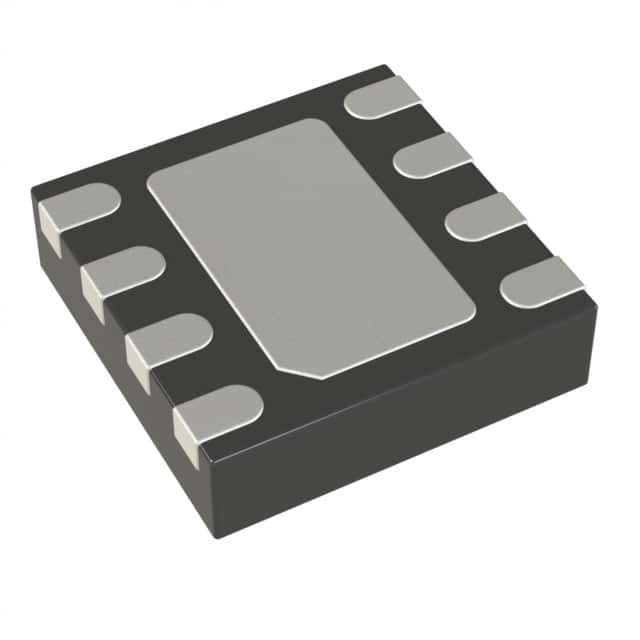

ADP125ACPZ-R7 IC REG LIN POS ADJ 500MA 8LFCSP 아날로그 디바이스
| 브랜드 이름 | Analog Devices Inc. |
|---|---|
| 모델 번호 | ADP125ACPZ-R7 |
| 최소 주문 수량 | 1 |
| 가격 | Based on current price |
| 포장 세부 사항 | 반 정적 봉지 & 고리 박스 |
| 배달 시간 | 3-5 작업 일수 |
| 지불 조건 | T/T |
| 공급 능력 | 주식에서 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 출력 구성 | 긍정적으로 | 출력 유형 | 조정할 수 있습니다 |
|---|---|---|---|
| 규제기관의 수 | 1 | 전압 - 입력 (최대) | 5.5V |
| 전압 - 출력 (분 / 고정) | 0.8V | 전압 - 출력 (최대) | 5V |
| 전압 절감 (최대) | 0.23V @ 500mA | 전류 - 출력 | 500mA |
| 전류 - 조용 (Iq) | 105μA | 전류 - 공급 (최대) | 280μA |
| PSRR | 60dB(10kHz ~ 100kHz) | 제어기능 | 가능하게 하세요 |
| 보호 기능 | 전압 잠금 (UVLO) 하에 온도 위에서, 해류 위에서 | 작동 온도 | -40' Ｃ ~ 125' Ｃ |
| 장착형 | 표면 마운트 | 패키지 / 케이스 | 8-UFDFN 노출된 패드, CSP |
| 공급자의 장치 패키지 | 8-LFCSP-UD(2x2) | ||
| 강조하다 | PMIC은 자릅니다,PMIC IC,전력 관리 집적 회로 |
||
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
| Part Number | Description | |
|---|---|---|
| ADP125ACPZ-R7 | IC REG LIN POS ADJ 500MA 8LFCSP | |
| ADP225ACPZ-R7 | IC REG LINEAR POS ADJ 8LFCSP | |
| ADP124ACPZ-2.8-R7 | IC REG LINEAR 2.8V 500MA 8LFCSP | |
| ADP222ACPZ-2725-R7 | IC REG LINEAR 2.5V/2.7V 8LFCSP | |
| ADP222ACPZ-1218-R7 | IC REG LINEAR 1.2V/1.8V 8LFCSP | |
| ADP222ACPZ-3325-R7 | IC REG LINEAR 2.5V/3.3V 8LFCSP | |
| ADP124ACPZ-1.8-R7 | IC REG LINEAR 1.8V 500MA 8LFCSP | |
| ADP124ACPZ-3.0-R7 | IC REG LINEAR 3V 500MA 8LFCSP | |
| ADP222ACPZ-1833-R7 | IC REG LINEAR 1.8V/3.3V 8LFCSP | |
| ADP222ACPZ-1233-R7 | IC REG LINEAR 1.2V/3.3V 8LFCSP | |
| ADP222ACPZ-1825-R7 | IC REG LINEAR 1.8V/2.5V 8LFCSP | |
| ADP124ACPZ-3.3-R7 | IC REG LINEAR 3.3V 500MA 8LFCSP | |
| ADP222ACPZ-2818-R7 | IC REG LINEAR 1.8V/2.8V 8LFCSP | |
| ADP223ACPZ-R7 | IC REG LINEAR POS ADJ 8LFCSP | |
| ADP224ACPZ-2818-R7 | IC REG LINEAR 1.8V/2.8V 8LFCSP | |
| ADP124ACPZ-2.9-R7 | IC REG LINEAR 2.9V 500MA 8LFCSP | |
| ADP222ACPZ-1228-R7 | IC REG LINEAR 1.2V/2.8V 8LFCSP | |
| ADP222ACPZ-1528-R7 | IC REG LINEAR 1.5V/2.8V 8LFCSP | |
| ADP222ACPZ-1533-R7 | IC REG LINEAR 1.5V/3.3V 8LFCSP | |
| ADP222ACPZ-1815-R7 | IC REG LINEAR 1.5V/1.8V 8LFCSP | |
| ADP222ACPZ-1827-R7 | IC REG LINEAR 1.8V/2.7V 8LFCSP | |
| ADP222ACPZ-2827-R7 | IC REG LINEAR 2.7V/2.8V 8LFCSP | |
| ADP222ACPZ-3328-R7 | IC REG LINEAR 2.8V/3.3V 8LFCSP | |
| ADP222ACPZ-3330-R7 | IC REG LINEAR 3V/3.3V 8LFCSP |
제품 설명
제품 세부 정보
일반 설명
ADP124/ADP125는 낮은 비상 전류, 낮은 탈락 선형 조절기입니다. 그들은 2.3V에서 5.5V 사이의 입력 전압에서 작동하도록 설계되었으며 최대 500mA의 출력 전류를 제공합니다.500mA 로드에서 130mV의 낮은 탈락 전압은 효율성을 향상시키고 광범위한 입력 전압 범위에서 작동 할 수 있습니다..
특징
입력 전압 공급 범위: 2.3V ~ 5.5V최대 출력 전류 500 mA
고정 및 조절 가능한 출력 전압 버전
초기 정확도 1%
최대 31개의 고정 출력 전압 옵션 1.75V에서 3.3V까지
조절 가능한 출력 전압 범위 0.8V ~ 5.0V
매우 낮은 출력 전압: 130mV
낮은 평면 전류: 45μA
낮은 종료 전류: <1μA
우수한 PSRR 성능: 100 kHz에서 60 dB
우수한 로드/라인 일시 반응
작은 1.0 μF 세라믹 콘덴서에 최적화
전류 제한 및 열 과부하 보호
논리 제어 가능
콤팩트한 8개 납 노출 패들 MSOP 및 LFCSP 패키지
응용 프로그램
디지털 카메라 및 오디오 장치휴대용 및 배터리 전동 장비
자동 미터 읽기 (AMR) 미터
GPS 및 위치 관리 장치
의료 장비
부하점 전력
사양
| 속성 | 속성 값 |
|---|---|
| 제조업자 | 아날로그 장치 |
| 제품 분류 | 선형 전압 조절기 |
| 시리즈 | ADP125 |
| 포장 | 대체 포장 |
| 장착 방식 | SMD/SMT |
| 패키지 케이스 | 8-UFDFN 노출 패드, CSP |
| 작동 온도 | -40°C ~ 125°C |
| 장착형 | 표면 마운트 |
| 공급자 제품 패키지 | 8-LFCSP-UD (2x2) |
| 전압 입력 | 2.3V ~ 5.5V |
| 전류 출력 | 500mA |
| 전압 출력 | 0.8V ~ 5V |
| 규제자 토폴로지 | 긍정적으로 조절할 수 있습니다 |
| 전압 감소 전형 | 0.13V @ 500mA |
| 규제기관의 수 | 1 조절기 |
| 전류 제한 분 | 550mA |
| 최대 작동 온도 | + 125C |
| 작동 온도 범위 | - 40C |
| 입력 전압-MAX | 5.5V |
| 출력 전류 | 500mA |
| 입력전압-MIN | 2.3V |
| 패키지 케이스 | LFCSP-8 |
설명
선형 전압 조절기 IC 긍정적 조절 1 출력 0.8 V ~ 5 V 500mA 8-LFCSP-UD (2x2)
LDO 조절기 Pos 0.8V ~ 5V 0.5A 8-핀 LFCSP EP T/R
선형 전압 조절기 5.5V 입력 500mA 낮은 조용성 Crnt CMOS
