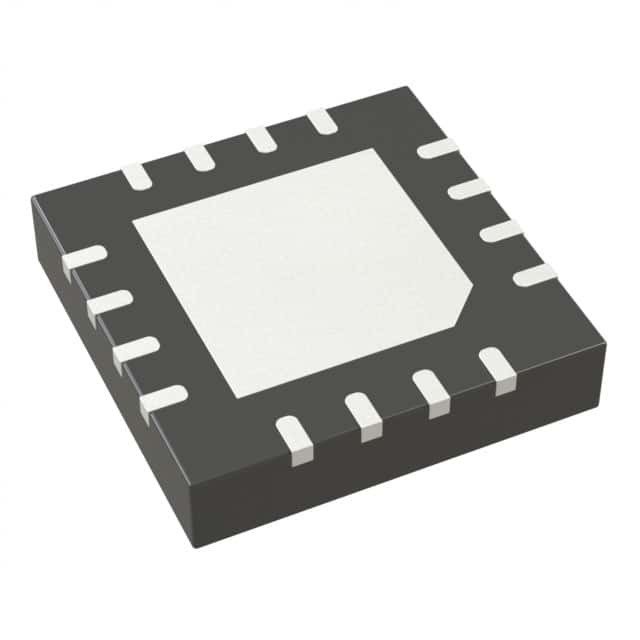

ADP1753ACPZ-R7 IC REG LIN POS ADJ 800MA 16LFCSP 아날로그 디바이스
| 브랜드 이름 | Analog Devices Inc. |
|---|---|
| 모델 번호 | ADP1753ACPZ-R7 |
| 최소 주문 수량 | 1 |
| 가격 | Based on current price |
| 포장 세부 사항 | 반 정적 봉지 & 고리 박스 |
| 배달 시간 | 3-5 일 |
| 지불 조건 | T/T |
| 공급 능력 | 재고 중 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 출력 구성 | 긍정적으로 | 출력 유형 | 조정 가능 |
|---|---|---|---|
| 규제기관의 수 | 1 | 전압 - 입력 (최대) | 3.6V |
| 전압 - 출력 (분 / 고정) | 0.75V | 전압 - 출력 (맥스) | 3.3V |
| 전압 절감 (최대) | 0.14V @ 800mA | 전류 - 출력 | 800mA |
| 전류 - 조용 (Iq) | 800 uA | 전류 - 공급 (최대) | 1.2 마 |
| PSRR | 65dB ~ 51dB (1kHz ~ 100kHz) | 제어기능 | 활성화, 전력 양호, 소프트 스타트 |
| 보호 기능 | 봉 플러스, 온도 위에서, 해류를 뛰어넘습니다 | 작동 온도 | -40' Ｃ ~ 125' Ｃ |
| 장착형 | 표면 마운트 | 패키지 / 케이스 | 16-WQFN 노출된 패드, CSP |
| 공급자의 장치 패키지 | 16-lfcsp (4x4) |
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
| Part Number | Description | |
|---|---|---|
| ADP1753ACPZ-R7 | IC REG LIN POS ADJ 800MA 16LFCSP | |
| ADP1755ACPZ-R7 | IC REG LIN POS ADJ 1.2A 16LFCSP | |
| ADP1740ACPZ-2.5-R7 | IC REG LINEAR 2.5V 2A 16LFCSP | |
| ADP1752ACPZ-1.2-R7 | IC REG LINEAR 1.2V 800MA 16LFCSP | |
| ADP1752ACPZ-1.1-R7 | IC REG LINEAR 1.1V 800MA 16LFCSP | |
| ADP1752ACPZ-1.5-R7 | IC REG LINEAR 1.5V 800MA 16LFCSP | |
| ADP1754ACPZ-2.5-R7 | IC REG LINEAR 2.5V 1.2A 16LFCSP | |
| ADP1754ACPZ-1.5-R7 | IC REG LINEAR 1.5V 1.2A 16LFCSP | |
| ADP1752ACPZ-1.0-R7 | IC REG LINEAR 1V 800MA 16LFCSP | |
| ADP1752ACPZ-2.5-R7 | IC REG LINEAR 2.5V 800MA 16LFCSP | |
| ADP1752ACPZ-1.8-R7 | IC REG LINEAR 1.8V 800MA 16LFCSP | |
| ADP1754ACPZ-1.1-R7 | IC REG LINEAR 1.1V 1.2A 16LFCSP | |
| ADP1754ACPZ-1.8-R7 | IC REG LINEAR 1.8V 1.2A 16LFCSP | |
| ADP1754ACPZ-1.0-R7 | IC REG LINEAR 1V 1.2A 16LFCSP | |
| ADP1754ACPZ-1.2-R7 | IC REG LINEAR 1.2V 1.2A 16LFCSP | |
| ADP1754ACPZ-1.3-R7 | IC REG LINEAR 1.3V 1.2A 16LFCSP | |
| ADP1740ACPZ-1.3-R7 | IC REG LINEAR 1.3V 2A 16LFCSP | |
| ADP1740ACPZ-1.5-R7 | IC REG LINEAR 1.5V 2A 16LFCSP | |
| ADP1740ACPZ-1.0-R7 | IC REG LINEAR 1V 2A 16LFCSP | |
| ADP1740ACPZ-1.1-R7 | IC REG LINEAR 1.1V 2A 16LFCSP | |
| ADP1740ACPZ-1.2-R7 | IC REG LINEAR 1.2V 2A 16LFCSP | |
| ADP1741ACPZ-R7 | IC REG LINEAR POS ADJ 2A 16LFCSP | |
| ADP1740ACPZ-1.8-R7 | IC REG LINEAR 1.8V 2A 16LFCSP | |
| ADP1752ACPZ-1.25R7 | IC REG LINEAR 1.2V 800MA 16LFCSP | |
| ADP1752ACPZ-0.75R7 | IC REG LIN 0.75V 800MA 16LFCSP | |
| ADP1754ACPZ-0.75R7 | IC REG LINEAR 0.75V 1.2A 16LFCSP | |
| ADP1740ACPZ-0.75R7 | IC REG LINEAR 0.75V 2A 16LFCSP | |
| ADP1755ACPZ | ADP1755ACPZ |
제품 설명
제품 세부 정보
일반 설명
ADP1752/ADP1753는 1.6V에서 3.6V까지 작동하고 최대 800mA의 출력 전류를 제공하는 낮은 탈락 (LDO) CMOS 선형 조절기입니다.이 낮은 VIN/VOUT LDO는 2에서 작동하는 나노미터 FPGA 기하학을 조절하는 데 이상적입니다..5V에서 1.8V까지의 I/O 레일, 0.75V까지의 코어 전압을 공급합니다. 첨단 독자적인 아키텍처를 사용하여 높은 전원 공급 거부 비율 (PSRR) 및 낮은 소음을 제공합니다.그리고 단지 작은 4와 훌륭한 라인 및 로드 일시 반응을 달성.7μF 세라믹 출력 콘덴시터
특징
최대 출력 전류: 0.8A입력 전압 범위: 1.6V ~ 3.6V
낮은 종료 전류: <2 μA
매우 낮은 탈락 전압: 70mV @ 0.8A 부하
초기 정확도: ±1%
선, 부하 및 온도에서의 정확도: ±2%
7개의 고정 출력 전압 옵션, 부드러운 시작 0.75V에서 2.5V (ADP1752)
조정 가능한 출력 전압 옵션, 부드러운 시작 0.75V ~ 3.3V (ADP1753)
높은 PSRR 65 dB @ 1 kHz 65 dB @ 10 kHz 54 dB @ 100 kHz
출력 0.75V에서 23μV rms
작은 4.7 μF 세라믹 출력 콘덴시터로 안정적입니다.
우수한 부하 및 라인 일시 반응
전류 제한 및 열 과부하 보호
전력 좋은 표시기
논리 제어 가능
역류 보호
응용 프로그램
서버 컴퓨터메모리 부품
전기통신 장비
네트워크 장비
DSP/FPGA/마이크로프로세서 공급 장치
기기 장비/데이터 수집 시스템
사양
| 속성 | 속성 값 |
|---|---|
| 제조업자 | 아날로그 장치 |
| 제품 분류 | 선형 전압 조절기 |
| Mfr | 아날로그 디바이스 |
| 시리즈 | - |
| 패키지 | 테이프 & 릴 (TR) 커트 테이프 (CT) 디지 릴® |
| 제품 상태 | 액티브 |
| 출력 구성 | 긍정적으로 |
| 출력 타입 | 조정 가능 |
| 규제기관의 수 | 1 |
| 입력전압 최대 | 3.6V |
| 전압 출력 미니 고정 | 0.75V |
| 전압 출력 최대 | 3.3V |
| 전압 절감 최대 | 0.14V @ 800mA |
| 전류 출력 | 800mA |
| 전류-안정-IQ | 800μA |
| 전류 공급 최대 | 1.2mA |
| PSRR | 65dB ~ 51dB (1kHz ~ 100kHz) |
| 제어기능 | 전력 좋은 부드러운 시작을 허용 |
| 보호 기능 | 전류 이상 온도 역극성 |
| 작동 온도 | -40°C ~ 125°C |
| 장착형 | 표면 마운트 |
| 패키지 케이스 | 16-WQFN 노출 패드 CSP |
| 공급자 제품 패키지 | 16-LFCSP (4x4) |
| 기본 제품 번호 | ADP1753 |
설명
선형 전압 조절기 IC 긍정적 조절 1 출력 0.75 V ~ 3 V 800mA 16-LFCSP-WQ (4x4)
LDO 조절기 Pos 0.75V ~ 3V 0.8A 16-Pin LFCSP EP T/R
선형 전압 조절기 800mA 저전압 Adj-Vout LDO
