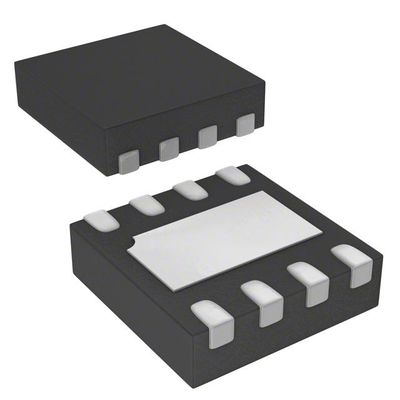

AP7361-FGE-7 IC REG LINEAR POS ADJ 1A 8UDFN 다이오드 인코버레이션

무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x출력 구성 | 긍정적으로 | 출력 유형 | 조정할 수 있습니다 |
---|---|---|---|
규제기관의 수 | 1 | 전압 - 입력 (맥스) | 6V |
전압 - 출력 (분 / 고정) | 1V | 전압 - 출력 (최대) | 5.5V |
전압 강하(최대) | 0.7V @ 1A | 전류 - 출력 | 1A |
전류 - 조용 (Iq) | 90μA | 전류 - 공급 (최대) | - |
PSRR | 65dB ~ 45dB (1kHz ~ 10kHz) | 제어기능 | 가능하게 하세요 |
보호 기능 | 단락 회로, 기온 위에서, 해류를 뛰어넘습니다 | 작동 온도 | -40°C ~ 85°C |
장착형 | 표면 마운트 | 패키지 / 케이스 | 8-UDFN 노출된 패드 |
공급자의 장치 패키지 | U-DFN3030-8 (E형) |
Part Number | Description | |
---|---|---|
AP7361-FGE-7 | IC REG LINEAR POS ADJ 1A 8UDFN | |
AP7361-33FGE-7 | IC REG LINEAR 3.3V 1A 8UDFN | |
AP7361C-33FGE-7 | IC REG LINEAR 3.3V 1A 8UDFN | |
AP7361E-12FGE-7 | LDO CMOS HICURR U-DFN3030-8 T&R | |
AP7361E-25FGE-7 | LDO CMOS HICURR U-DFN3030-8 T&R | |
AP7361C-25FGE-7 | IC REG LINEAR 2.5V 1A 8UDFN | |
AP7361E-28FGE-7 | LDO CMOS HICURR U-DFN3030-8 T&R | |
AP7361-18FGE-7 | IC REG LINEAR 1.8V 1A 8UDFN | |
AP7361E-18FGE-7 | LDO CMOS HICURR U-DFN3030-8 T&R | |
AP7361E-15FGE-7 | LDO CMOS HICURR U-DFN3030-8 T&R | |
AP7361E-10FGE-7 | LDO CMOS HICURR U-DFN3030-8 T&R | |
AP7361EA-FGE-7 | LDO CMOS HICURR U-DFN3030-8 T&R | |
AP7361-15FGE-7 | IC REG LINEAR 1.5V 1A 8UDFN | |
AP7361C-FGE-7 | IC REG LINEAR POS ADJ 1A 8UDFN | |
AP7361E-FGE-7 | IC REG LINEAR POS ADJ 1A 8UDFN | |
AP7361E-33FGE-7 | LDO CMOS HICURR U-DFN3030-8 T&R | |
AP7361EA-18FGE-7 | LDO CMOS HICURR U-DFN3030-8 T&R | |
AP7361EA-33FGE-7 | LDO CMOS HICURR U-DFN3030-8 T&R | |
AP7361EA-10FGE-7 | LDO CMOS HICURR U-DFN3030-8 T&R | |
AP7361-10FGE-7 | IC REG LINEAR 1V 1A 8UDFN | |
AP7361-12FGE-7 | IC REG LINEAR 1.2V 1A 8UDFN | |
AP7361-25FGE-7 | IC REG LINEAR 2.5V 1A 8UDFN | |
AP7361-28FGE-7 | IC REG LINEAR 2.8V 1A 8UDFN | |
AP7361C-10FGE-7 | IC REG LINEAR 1V 1A 8UDFN | |
AP7361C-12FGE-7 | IC REG LINEAR 1.2V 1A 8UDFN | |
AP7361C-15FGE-7 | IC REG LINEAR 1.5V 1A 8UDFN | |
AP7361C-18FGE-7 | IC REG LINEAR 1.8V 1A 8UDFN | |
AP7361C-28FGE-7 | IC REG LINEAR 2.8V 1A 8UDFN |
제품 세부 정보
설명
AP7361는 1A, 조절 가능하고 고정된 출력 전압, 최저 탈락 선형 조절기입니다.전류 제한 및 열 차단 회로장치는 EN 핀이 논리 높은 수준으로 설정되면 켜집니다.
특징
◆ 넓은 입력 전압 범위: 2.2V ~ 6V
◆ 150mV 300mA 부하에서 매우 낮은 탈락
◆ 500mV 1A 로드 에서 매우 낮은 떨어짐
◆ 낮은 평온 전류 (IQ): 70μA 전형적
◆ 조절 가능한 출력 전압 범위: 1V 에서 5.0V
◆ 고정 출력 옵션: 1V ~ 3.3V
◆ 매우 빠른 일시적 반응
◆ 높은 PSRR
◆ 정확 한 전압 조절
◆ 전류 제한 및 단회로 보호
◆ 열 차단 보호
◆ 세라믹 출력 콘덴시터와 안정적
◆ 주변 온도 범위 -40°C ~ +85°C
◆ U-DFN3030-8, SOT89-5, SOT223/SOT223R, TO252/TO252R 및 SO-8EP
◆ "녹색"형조 화합물 (Br, Sb 번호) 으로 사용 가능
◆ 완전히 납 없는 & RoHS 에 완전히 부합 하는 것 (1 & 2 참고)
◆ 하롤로겐 과 안티몬 이 없는 장치 (신문 3)
신청서
◆ 서버 와 노트북 컴퓨터
◆ FPGA 및 DSP 코어 또는 I/O 전원
◆ 텔레비전 과 가정용 전기 기기
◆ 배터리 를 이용 하는 장치
사양
속성 | 속성 값 |
---|---|
제조업자 | 다이오드 인코어레이트 |
제품 분류 | 선형 전압 조절기 |
시리즈 | AP7361 |
제품 | LDO 조절기 |
포장 | 대체 포장 |
장착 방식 | SMD/SMT |
패키지 케이스 | 8-UDFN 노출 패드 |
작동 온도 | -40°C ~ 85°C |
장착형 | 표면 마운트 |
출력 타입 | 조정 가능 |
공급자 제품 패키지 | U-DFN3030-8 |
전압 입력 | 2.2V ~ 6V |
출력 수 | 1 출력 |
전류 출력 | 1A |
전압 출력 | 0.8V ~ 5.5V |
규제자 토폴로지 | 긍정적으로 조절할 수 있습니다 |
전압 감소 전형 | 0.5V @ 1A |
규제기관의 수 | 1 조절기 |
전류 제한 분 | 1.1A |
Pd-전력 분산 | 1700mW |
최대 작동 온도 | + 85 C |
작동 온도 범위 | - 40C |
출력 전압 | 1V ~ 5V |
입력 전압-MAX | 6V |
출력 전류 | 1A |
입력전압-MIN | 2.2V |
부하 조절 | 0.5 % |
전압 조절 정확도 | 2 % |
패키지 케이스 | UDFN-3030-8 |
분사전압 최대 | 700mV |
라인 규정 | 0.01 %/V |
전원 공급 리플 거부 (PSRR) | 65 dB |
