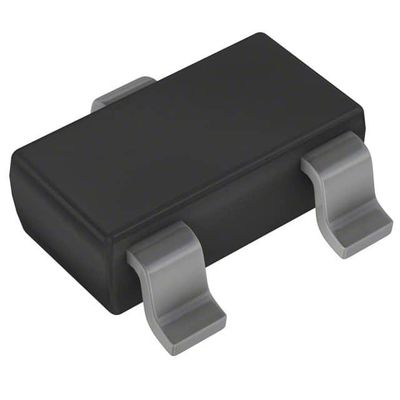

AP7333-33SRG-7 IC REG LIN 3.3V 300MA SOT23R-3 다이오드

무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
출력 구성 | 긍정적으로 | 출력 유형 | 고정됩니다 |
---|---|---|---|
규제기관의 수 | 1 | 전압 - 입력 (최대) | 6V |
전압 - 출력 (분 / 고정) | 3.3V | 전압 - 출력 (최대) | - |
전압 절감 (최대) | 0.55V @ 300mA | 경향 - 출력 | 300mA |
전류 - 조용 (Iq) | 75 uA | 전류 - 공급 (최대) | 85μA |
PSRR | 65dB (100Hz) | 제어 기능 | - |
보호 기능 | 단락 회로, 기온 위에서, 해류를 뛰어넘습니다 | 작동 온도 | -40°C ~ 85°C |
장착형 | 표면 마운트 | 패키지 / 케이스 | TO-236-3, SC-59, SOT-23-3 |
공급자의 장치 패키지 | SOT23R |
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
Part Number | Description | |
---|---|---|
AP7333-33SRG-7 | IC REG LIN 3.3V 300MA SOT23R-3 | |
AP130-33RG-7 | IC REG LINEAR 3.3V 300MA SC59R | |
AP7313-33SRG-7 | IC REG LIN 3.3V 150MA SOT23R-3 | |
AP7333-25SRG-7 | IC REG LINEAR 2.5V 300MA SOT23R | |
AP7313-12SRG-7 | IC REG LIN 1.2V 150MA SOT23R-3 | |
AP7313-18SRG-7 | IC REG LIN 1.8V 150MA SOT23R-3 | |
AP7333-18SRG-7 | IC REG LIN 1.8V 300MA SOT23R-3 | |
AP7333-28SRG-7 | IC REG LIN 2.8V 300MA SOT23R-3 | |
AP7313-10SRG-7 | IC REG LINEAR 1V 150MA SOT23R-3 | |
AP7313-15SRG-7 | IC REG LIN 1.5V 150MA SOT23R-3 | |
AP7313-20SRG-7 | IC REG LINEAR 2V 150MA SOT23R-3 | |
AP7313-25SRG-7 | IC REG LIN 2.5V 150MA SOT23R-3 | |
AP7313-28SRG-7 | IC REG LIN 2.8V 150MA SOT23R-3 | |
AP7313-30SRG-7 | IC REG LINEAR 3V 150MA SOT23R-3 | |
AP7333-10SRG-7 | IC REG LINEAR 1V 300MA SOT23R | |
AP7333-12SRG-7 | IC REG LINEAR 1.2V 300MA SOT23R | |
AP7333-15SRG-7 | IC REG LINEAR 1.5V 300MA SOT23R | |
AP7333-20SRG-7 | IC REG LINEAR 2V 300MA SOT23R | |
AP7333-30SRG-7 | IC REG LINEAR 3V 300MA SOT23R | |
AP130-25RG-7 | IC REG LINEAR 2.5V 300MA SC59R | |
AP130-18RG-7 | IC REG LINEAR 1.8V 300MA SC59R | |
AP130-30RG-7 | IC REG LDO 300MA 3.0V SC59-3 | |
AP130-15RG-7 | IC REG LINEAR 1.5V 300MA SC59R | |
AP130-35RG-7 | IC REG LINEAR 3.5V 300MA SC59R | |
AP130-28RG-7 | IC REG LINEAR 2.8V 300MA SC59R | |
AP130-20RG-7 | IC REG LINEAR 2V 300MA SC59R | |
AP130-15RL-7 | IC REG LINEAR 1.5V 300MA SC59 | |
AP130-18RL-7 | IC REG LINEAR 1.8V 300MA SC59 | |
AP130-25RL-7 | IC REG LINEAR 2.5V 300MA SC59 | |
AP130-28RL-7 | IC REG LINEAR 2.8V 300MA SC59 | |
AP130-30RL-7 | IC REG LINEAR 3V 300MA SC59 | |
AP130-33RL-7 | IC REG LINEAR 3.3V 300MA SC59 |
제품 설명
제품 세부 정보
설명
AP7333는 300mA, 고정 출력 전압, 낮은 탈락 선형 조절기입니다. 장치에는 패스 요소, 오류 증폭기, 대역 간격, 전류 제한 및 열 종료 회로가 포함되어 있습니다.낮은 탈락 전압과 낮은 휴전 전류의 특성으로 저전력 애플리케이션, 예를 들어 배터리 전력 장치에 적합합니다.전형적인 휴식 전류는 약 65μA입니다..
내장된 전류 제한 기능과 열 차단 기능으로 결함 상태에서 IC가 손상되는 것을 방지합니다.
AP7333는 다른 핀아웃을 가진 SOT23 패키지로 제공됩니다.
특징
• 300mA 저출력 조절기 3핀 패키지• 전체 부하에서 매우 낮은 IQ: 65μA
• 넓은 입력 전압 범위: 2V ~ 6V
고정 출력 옵션: 1.0V ~ 3.3V
• PSRR: 100Hz에서 전형적인 65dB
• 빠른 시작 시간: 80μs
• 낮은 ESR와 안정적, 1μF 세라믹 출력 콘덴시터
• 우수한 로드/라인 일시 반응
• 낮은 탈락: 300mA에서 전형적인 300mV
• 전류 제한 보호
• 단전 보호
• 열 차단 보호
• 주변 온도 범위: -40°C ~ 85°C
• SOT23 및 SOT23R: ′′Green′′ 폼링 컴포운드 (No Br, Sb) 에서 사용할 수 있습니다.
• 납 없는 마무리 / RoHS 준수 (1 참고)
신청서
• XDSL 라우터• 무선 LAN 카드
• 데스크톱 컴퓨터 와 노트북 컴퓨터
• 배터리 를 이용 하는 장비
• 마우스, 키보드
사양
속성 | 속성 값 |
---|---|
제조업자 | 다이오드 (Diodes Inc.) |
제품 분류 | 선형 전압 조절기 |
시리즈 | AP7333 |
포장 | 대체 포장 |
단위 무게 | 0.000282 온스 |
장착 방식 | SMD/SMT |
패키지 케이스 | TO-236-3, SC-59, SOT-23-3 |
작동 온도 | -40°C ~ 85°C |
장착형 | 표면 마운트 |
출력 타입 | 고정 |
공급자 제품 패키지 | SOT-23R-3 |
전압 입력 | 6V까지 |
출력 수 | 1 출력 |
전류 출력 | 300mA |
전압 출력 | 3.3V |
규제자 토폴로지 | 양성 고정 |
전압 감소 전형 | 0.3V @ 300mA |
규제기관의 수 | 1 조절기 |
전류 제한 분 | 400mA |
Pd-전력 분산 | 540mW |
최대 작동 온도 | + 85 C |
작동 온도 범위 | - 40C |
출력 전압 | 3.3V |
입력 전압-MAX | 6V |
출력 전류 | 300mA |
입력전압-MIN | 2V |
부하 조절 | 0.6 % |
전압 조절 정확도 | 2 % |
패키지 케이스 | SOT-23-3 |
분사전압 최대 | 550mV |
라인 규정 | 0.2 % |
전원 공급 리플 거부 (PSRR) | 100 Hz에서 65db |
설명
선형 전압 조절기 IC 긍정적 고정 1 출력 3.3V 300mA SOT-23R-3
LDO 조절기 Pos 3.3V 0.3A 3-핀 SOT-23R T/R
LDO 전압 조절기 LDO SOT-23R 3.3V/300MA
