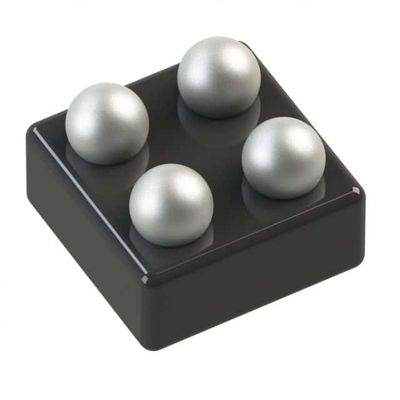

ADP160ACBZ-3.3-R7 IC REG LINEAR 3.3V 150MA 4WLCSP 아날로그 디바이스

무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
출력 구성 | 긍정 | 출력 유형 | 고정됩니다 |
---|---|---|---|
규제기관의 수 | 1 | 전압 - 입력 (최대) | 5.5V |
전압 - 출력 (분 / 고정) | 3.3V | 전압 - 출력 (맥스) | - |
전압 강하(최대) | 0.195V @ 150mA | 전류 - 출력 | 150mA |
전류 - 조용 (Iq) | 1.25 μA | 전류 - 공급 (최대) | 65 uA |
PSRR | 60dB ~ 50dB (100Hz ~ 1kHz) | 제어기능 | 가능하게 하세요 |
보호 기능 | 전압 잠금 (UVLO) 하에 온도 위에서, 해류 위에서 | 작동 온도 | -40' C ~ 125' C |
장착형 | 표면 마운트 | 패키지 / 케이스 | 4-WFBGA, WLCSP |
공급자의 장치 패키지 | 4-WLCSP(0.96x0.96) |
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
Part Number | Description | |
---|---|---|
ADP160ACBZ-3.3-R7 | IC REG LINEAR 3.3V 150MA 4WLCSP | |
ADP160ACBZ-2.5-R7 | IC REG LINEAR 2.5V 150MA 4WLCSP | |
ADP160ACBZ-2.1-R7 | IC REG LINEAR 2.1V 150MA 4WLCSP | |
ADP162ACBZ-3.0-R7 | IC REG LINEAR 3V 150MA 4WLCSP | |
ADP165ACBZ-3.3-R7 | IC REG LINEAR 3.3V 150MA 4WLCSP | |
ADP160ACBZ-2.85-R7 | IC REG LINEAR 2.85V 150MA 4WLCSP | |
ADP160ACBZ-3.0-R7 | IC REG LINEAR 3V 150MA 4WLCSP | |
ADP160ACBZ-4.2-R7 | IC REG LINEAR 4.2V 150MA 4WLCSP | |
ADP160ACBZ-2.8-R7 | IC REG LINEAR 2.8V 150MA 4WLCSP | |
ADP160ACBZ-1.2-R7 | IC REG LINEAR 1.2V 150MA 4WLCSP | |
ADP162ACBZ-3.2-R7 | IC REG LINEAR 3.2V 150MA 4WLCSP | |
ADP162ACBZ-1.8-R7 | IC REG LINEAR 1.8V 150MA 4WLCSP | |
ADP162ACBZ-2.3-R7 | IC REG LINEAR 2.3V 150MA 4WLCSP | |
ADP160ACBZ-1.8-R7 | IC REG LINEAR 1.8V 150MA 4WLCSP | |
ADP162ACBZ-2.1-R7 | IC REG LINEAR 2.1V 150MA 4WLCSP | |
ADP165ACBZ-2.2-R7 | IC REG LINEAR 2.2V 150MA 4WLCSP | |
ADP165ACBZ-2.85-R7 | IC REG LINEAR 2.85V 150MA 4WLCSP | |
ADP165ACBZ-3.0-R7 | IC REG LINEAR 3V 150MA 4WLCSP | |
ADP166ACBZ-3.3-R7 | IC REG LINEAR 3.3V 150MA 4WLCSP | |
ADP165ACBZ-1.8-R7 | IC REG LINEAR 1.8V 150MA 4WLCSP | |
ADP165ACBZ-1.2-R7 | IC REG LINEAR 1.2V 150MA 4WLCSP | |
ADP160ACBZ-2.75-R7 | IC REG LINEAR 2.75V 150MA 4WLCSP | |
ADP162ACBZ-1.2-R7 | IC REG LINEAR 1.2V 150MA 4WLCSP | |
ADP160ACBZ-1.5-R7 | IC REG LINEAR 1.5V 150MA 4WLCSP | |
ADP162ACBZ-2.8-R7 | IC REG LINEAR 2.8V 150MA 4WLCSP | |
ADP162ACBZ-4.2-R7 | IC REG LINEAR 4.2V 150MA 4WLCSP | |
ADP166ACBZ-2.85-R7 | IC REG LINEAR 2.85V 150MA 4WLCSP | |
ADP166ACBZ-2.3-R7 | IC REG LINEAR 2.3V 150MA 4WLCSP | |
ADP166ACBZ-3.0-R7 | IC REG LINEAR 3V 150MA 4WLCSP | |
ADP166ACBZ-1.2-R7 | IC REG LINEAR 1.2V 150MA 4WLCSP | |
ADP165ACBZ-2.3-R7 | IC REG LINEAR 2.3V 150MA 4WLCSP | |
ADP166ACBZ-1.8-R7 | IC REG LINEAR 1.8V 150MA 4WLCSP | |
ADP166ACBZ-2.2-R7 | IC REG LINEAR 2.2V 150MA 4WLCSP |
제품 설명
제품 세부 정보
일반 설명
ADP160/ADP161/ADP162/ADP163는 2.2V에서 5.5V까지 작동하고 최대 150mA의 출력 전류를 제공하는 초하동 전류, 낮은 탈락, 선형 조절기입니다.150mA 부하에서 195mV의 탈전 전압은 효율성을 향상시키고 광범위한 입력 전압 범위에서 작동 할 수 있습니다.
ADP16x는 특히 높은 성능, 공간 제한의 요구 사항을 충족하기 위해 작은 1 μF ± 30% 세라믹 입력 및 출력 콘덴시터로 안정적인 작동을 위해 설계되었습니다.
어플리케이션
ADP160은 1.2V에서 4.2V까지 15개의 고정 출력 전압 옵션으로 제공됩니다.또한 ADP160 / ADP161는 LDO가 비활성화되면 출력을 자동으로 방출하는 스위치 저항을 포함합니다.ADP162는 ADP160과 동일하지만 출력 배열 기능을 포함하지 않습니다.
특징
초저저동전류IQ = 0 μA 부하로 560 nA
IQ = 1 μA 부하로 860 nA
1μF 세라믹 입력 및 출력 콘덴시터로 안정적입니다.
최대 출력 전류: 150mA
입력 전압 범위: 2.2V ~ 5.5V
낮은 종료 전류: <50 nA
저출력 전압: 150mA 부하에서 195mV
초기 정확도: ±1%
선, 부하 및 온도에서의 정확도: ±3.5%
15개의 고정 출력 전압 옵션: 1.2V에서 4.2V
조정 가능한 출력
100 Hz에서 PSRR 성능 72 dB
전류 제한 및 열 과부하 보호
논리 제어 활성화
통합 출력 배열 저항
5개 전원 TSOT 패키지
4볼, 0.5mm 핑크 WLCSP
응용 프로그램
휴대폰
디지털 카메라 및 오디오 장치
휴대용 및 배터리 전동 장비
DC에서 DC로 전환 후
휴대용 의료기기
사양
속성 | 속성 값 |
---|---|
제조업자 | 아날로그 장치 |
제품 분류 | 선형 전압 조절기 |
시리즈 | ADP160 |
포장 | 대체 포장 |
단위 무게 | 00.002413 온스 |
장착 방식 | SMD/SMT |
패키지 케이스 | 4-UFBGA, WLCSP |
작동 온도 | -40°C ~ 125°C |
장착형 | 표면 마운트 |
공급자 제품 패키지 | 4-WLCSP (0.97x0.97) |
전압 입력 | 최대 5.5V |
전류 출력 | 150mA |
전압 출력 | 3.3V |
규제자 토폴로지 | 양성 고정 |
전압 감소 전형 | 0.105V @ 150mA |
규제기관의 수 | 1 조절기 |
전류 제한 분 | 220mA |
최대 작동 온도 | + 125C |
작동 온도 범위 | - 40C |
입력 전압-MAX | 5.5V |
출력 전류 | 150mA |
입력전압-MIN | 2.2V |
소프트웨어 개발 키트 | ADP160UJZ-REDYKIT |
패키지 케이스 | WLCSP-4 |
설명
선형 전압 조절기 IC 긍정적 고정 1 출력 3.3V 150mA 4-WLCSP (0.97x0.97)
LDO 조절기 Pos 3.3V 0.15A 4-핀 WLCSP T/R
선형 전압 조절기 150mA LDO 3.3Vout w/ QOD
