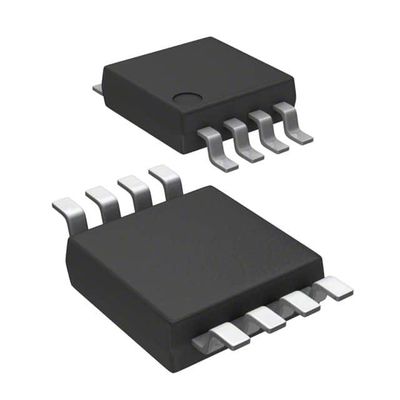

MAX8860EUA33+T IC REG LIN POS ADJ 300MA 8UMAX 아날로그 디바이스 Inc./맥스엠 통합
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 출력 구성 | 긍정적으로 | 출력 유형 | 조정할 수 있습니다 (고정된) |
|---|---|---|---|
| 규제기관의 수 | 1 | 전압 - 입력 (최대) | 6.5V |
| 전압 - 출력 (Min/Fixed) | 1.25V (3.3V) | 전압 - 출력 (최대) | 6.5V |
| 전압 강하(최대) | 0.155V @ 300mA (형) | 전류 - 출력 | 300mA |
| 경향 - 정지하 (Iq) | 270 uA | 전류 - 공급 (최대) | - |
| PSRR | - | 제어기능 | 활성화, 오류 출력 |
| 보호 기능 | 기온, 봉 플러스, 단락 회로 위에서 | 작동 온도 | -40°C ~ 85°C |
| 장착형 | 표면 마운트 | 패키지 / 케이스 | 8-TSSOP, 8-MSOP (0.118", 3.00mm 너비) |
| 공급자의 장치 패키지 | 8-uMAX/uSOP |
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
| Part Number | Description | |
|---|---|---|
| MAX8860EUA33+T | IC REG LIN POS ADJ 300MA 8UMAX | |
| MAX8860EUA33+ | IC REG LIN POS ADJ 300MA 8UMAX | |
| MAX8860EUA25+ | IC REG LIN POS ADJ 300MA 8UMAX | |
| MAX8865TEUA+ | IC REG LIN POS ADJ 100MA 8UMAX | |
| MAX8860EUA18+ | IC REG LIN POS ADJ 300MA 8UMAX | |
| MAX8860EUA27+ | IC REG LIN POS ADJ 300MA 8UMAX | |
| MAX8860EUA30+ | IC REG LIN POS ADJ 300MA 8UMAX | |
| MAX1857EUA47+ | IC REG LIN POS ADJ 500MA 8UMAX | |
| MAX8860EUA28+ | IC REG LIN POS ADJ 300MA 8UMAX | |
| MAX1857EUA47+T | IC REG LIN POS ADJ 500MA 8UMAX | |
| MAX8860EUA25+T | IC REG LIN POS ADJ 300MA 8UMAX | |
| MAX8860EUA18+T | IC REG LIN POS ADJ 300MA 8UMAX | |
| MAX8860EUA27+T | IC REG LIN POS ADJ 300MA 8UMAX | |
| MAX8860EUA28+T | IC REG LIN POS ADJ 300MA 8UMAX | |
| MAX8860EUA30+T | IC REG LIN POS ADJ 300MA 8UMAX | |
| MAX8865TEUA+T | IC REG LIN POS ADJ 100MA 8UMAX | |
| MAX8866TEUA+T | IC REG LIN POS ADJ 100MA 8UMAX | |
| MAX8866TEUA+ | IC REG LIN POS ADJ 100MA 8UMAX | |
| MAX1857EUA47 | IC REG LIN POS ADJ 500MA 8UMAX | |
| MAX8865REUA+ | IC REG LIN POS ADJ 100MA 8UMAX | |
| MAX8866REUA+ | IC REG LIN POS ADJ 100MA 8UMAX | |
| MAX688CUA+ | IC REG LINEAR 3.3V 1A 8UMAX | |
| MAX8866REUA+T | IC REG LIN POS ADJ 100MA 8UMAX | |
| MAX8865REUA+T | IC REG LIN POS ADJ 100MA 8UMAX | |
| MAX688CUA+T | IC REG LINEAR 3.3V 1A 8UMAX | |
| MAX8866SEUA+ | IC REG LIN POS ADJ 100MA 8UMAX | |
| MAX8866SEUA+T | IC REG LIN POS ADJ 100MA 8UMAX | |
| MAX8866TEUA | IC REG LIN POS ADJ 100MA 8UMAX | |
| MAX8866TEUA-T | IC REG LIN POS ADJ 100MA 8UMAX | |
| MAX8860EUA27+TG05 | IC REG LIN POS ADJ 300MA 8UMAX | |
| MAX8860EUA30+TG002 | IC REG LIN POS ADJ 300MA 8UMAX | |
| MAX8860EUA33+TG035 | IC REG LIN POS ADJ 300MA 8UMAX | |
| MAX8860EUA33+TG05 | IC REG LIN POS ADJ 300MA 8UMAX |
제품 설명
제품 세부 정보
일반 설명
저소음, 낮은 탈락 선형 조절기 MAX8860는 2.5V에서 6.5V 입력에서 작동하며 300mA를 보장합니다. 이 장치의 전형적인 출력 소음은 60μVRMS입니다.그리고 전형적인 방출은 200mA에서 105mV입니다.6개의 사용 가능한 미리 설정된 출력 전압 (1.8V, 2.5V, 2.77V, 2.82V, 3V, 3.3V) 에 추가로, 듀얼 모드TM 기능은 장치를 1에서 1까지 조절 가능한 출력 조절기로 구성할 수 있습니다.25V ~ 6V.5V내부 P 채널 MOSFET 패스 트랜지스터로 설계된 MAX8860은 120μA의 낮은 공급 전류를 가지고 있습니다. 출력 고장 감지 회로는 조절 손실을 나타냅니다. 다른 특징에는 10nA,논리적으로 제어되는 종료 모드, 단축 및 열 종료 보호 및 역 배터리 보호. MAX8860은 소형 8 핀 μMAX 패키지로 제공됩니다.
특징
* 높은 출력 전류 (300mA)* 낮은 출력 전압 소음: 60μVRMS
* 낮은 105mV 200mA 출력에서 탈락
* 낮은 120μA 무부하 공급 전류
* 열 과부하 및 단회로 보호
* 역전지 보호
* 10nA 논리 제어 종료
* 결함 표시기
* 작은 공간 절약 μMAX 패키지
최대 높이는 1.1mm입니다.
* 작은 2.2μF 출력 콘덴시터
공간 과 비용 절감
신청서
무선 핸드폰DSP 코어 전력
PCMCIA 카드
손잡이 도구
손바닥 컴퓨터
전자 계획자
사양
| 속성 | 속성 값 |
|---|---|
| 제조업자 | 맥심 통합 |
| 제품 분류 | 선형 전압 조절기 |
| 시리즈 | MAX8860 |
| 포장 | 대체 포장 |
| 장착 방식 | SMD/SMT |
| 패키지 케이스 | 8-TSSOP, 8-MSOP (0.118", 3.00mm 너비) |
| 작동 온도 | -40°C ~ 85°C |
| 장착형 | 표면 마운트 |
| 출력 타입 | 고정 |
| 공급자 제품 패키지 | 8-uMAX |
| 전압 입력 | 2.5V ~ 6.5V |
| 출력 수 | 1 출력 |
| 전류 출력 | 300mA |
| 전압 출력 | 3.3V, 1.25V ~ 6.5V |
| 규제자 토폴로지 | 양성 고정 또는 조정 가능 |
| 전압 감소 전형 | 0.155V @ 300mA |
| 규제기관의 수 | 1 조절기 |
| 전류 제한 분 | 330mA |
| Pd-전력 분산 | 0.33W |
| 최대 작동 온도 | + 85 C |
| 작동 온도 범위 | - 40C |
| 출력 전압 | 3.3V |
| 입력 전압-MAX | 6.5V |
| 출력 전류 | 300mA |
| 입력전압-MIN | + 2.5V |
| 부하 조절 | 0 % |
| 전압 조절 정확도 | 1.4 % |
| 부분-#-위명 | MAX8860 |
| 패키지 케이스 | UMAX-8 |
| 전압 절단 | 0.0006V 1mA |
| 분사전압 최대 | 200mA에서 220mV |
| 라인 규정 | 0. 1 % |
기능적 호환성 부품
양식, 패키지, 기능적 호환성 부품
| 제조자 부분# | 설명 | 제조업자 | 비교 |
| ADP7104ARDZ-2.5-R7 전력 회로 |
20V, 500mA, 낮은 소음, CMOS LDO | 아날로그 디바이스 | MAX8860EUA33+T 대 ADP7104ARDZ-2.5-R7 |
| LP3982IMM-3.0/NOPB 전력 회로 |
마이크로 전력, 초저출력, 소음 적, 300mA CMOS 조절기 8-VSSOP -40 ~ 85 | 텍사스 인스트루먼트 | MAX8860EUA33+T 대 LP3982IMM-3.0/NOPB |
| ADP7104ARDZ-3.0-R7 전력 회로 |
20V, 500mA, 낮은 소음, CMOS LDO | 아날로그 디바이스 | MAX8860EUA33+T 대 ADP7104ARDZ-3.0-R7 |
| LP3982IMMX-1.8/NOPB 전력 회로 |
마이크로 전력, 초저출력, 소음 적, 300mA CMOS 조절기 8-VSSOP -40 ~ 85 | 텍사스 인스트루먼트 | MAX8860EUA33+T 대 LP3982IMMX-1.8/NOPB |
| LP3982IMMX-2.82/NOPB 전력 회로 |
마이크로 전력, 초저출력, 소음 적, 300mA CMOS 조절기 8-VSSOP -40 ~ 85 | 텍사스 인스트루먼트 | MAX8860EUA33+T 대 LP3982IMMX-2.82/NOPB |
| ADP3333ARMZ-3.3-R7 전력 회로 |
높은 정확성 초하수 IQ, 300mA, anyCAPR 낮은 탈락 조절기 | 아날로그 디바이스 | MAX8860EUA33+T 대 ADP3333ARMZ-3.3-R7 |
| LP3982IMM-3.3/NOPB 전력 회로 |
마이크로 전력, 초저출력, 소음 적, 300mA CMOS 조절기 8-VSSOP -40 ~ 85 | 텍사스 인스트루먼트 | MAX8860EUA33+T 대 LP3982IMM-3.3/NOPB |
| LP3982IMM-1.8/NOPB 전력 회로 |
마이크로 전력, 초저출력, 소음 적, 300mA CMOS 조절기 8-VSSOP -40 ~ 85 | 텍사스 인스트루먼트 | MAX8860EUA33+T 대 LP3982IMM-1.8/NOPB |
| LP3982IMM-2.5/NOPB 전력 회로 |
마이크로 전력, 초저출력, 소음 적, 300mA CMOS 조절기 8-VSSOP -40 ~ 85 | 텍사스 인스트루먼트 | MAX8860EUA33+T 대 LP3982IMM-2.5/NOPB |
| ADP3333ARMZ-5-R7 전력 회로 |
높은 정확성 초하수 IQ, 300mA, anyCAPR 낮은 탈락 조절기 | 아날로그 디바이스 | MAX8860EUA33+T 대 ADP3333ARMZ-5-R7 |
설명
선형 전압 조절기 IC 긍정 고정 또는 조절 1 출력 3.3V, 1.25 V ~ 6.5 V 300mA 8-uMAX
LDO 전압 조절기 300mA 선형 조절기
