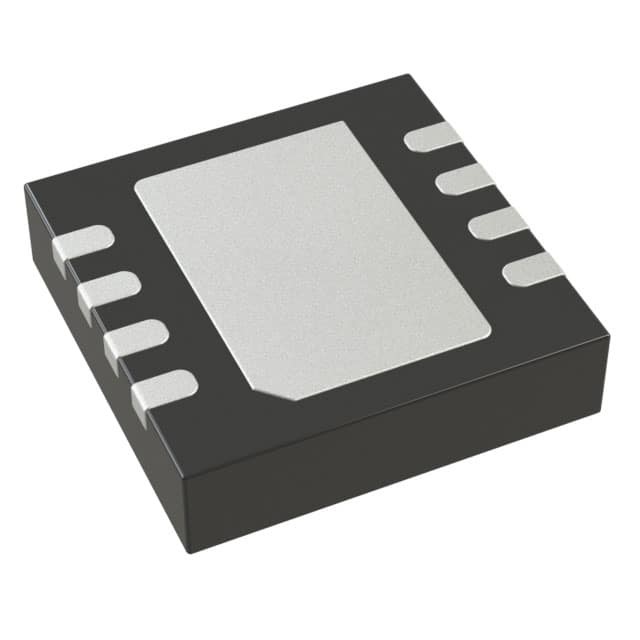

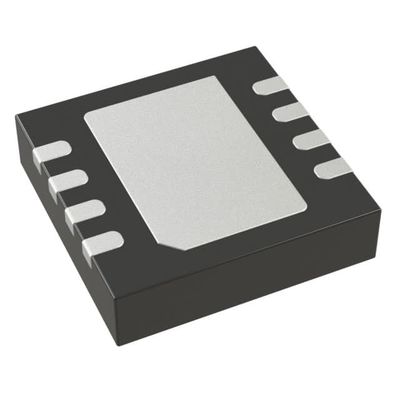

ADM7170ACPZ-R7 IC REG LIN POS ADJ 500MA 8LFCSP 아날로그 디바이스

브랜드 이름 Analog Devices Inc.
모델 번호 ADM7170ACPZ-R7
최소 주문 수량 1
가격 Based on current price
포장 세부 사항 반 정적 봉지 & 고리 박스
배달 시간 3-5 일
지불 조건 T/T
공급 능력 재고 중

무료샘플과 쿠폰을 위해 나와 연락하세요.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
출력 구성 긍정 출력 유형 조정할 수 있습니다
규제기관의 수 1 전압 - 입력 (맥스) 6.5V
전압 - 출력 (분 / 고정) 1.2V 전압 - 출력 (최대) 5.8V
전압 절감 (최대) 00.07V @ 500mA 전류 - 출력 500mA
전류 - 조용 (Iq) 2mA 전류 - 공급 (최대) 5.1mA
PSRR 60db ~ 20dB (100kHz ~ 1MHz) 제어기능 실행, 연 선도
보호 기능 온도 위에서, 해류를 뛰어넘으세요 작동 온도 -40' C ~ 125' C
장착형 표면 마운트 패키지 / 케이스 8-WFDFN 노출 패드, CSP
공급자의 장치 패키지 8-LFCSP-WD(3x3)
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
Part Number Description
ADM7170ACPZ-R7 IC REG LIN POS ADJ 500MA 8LFCSP
ADM7170ACPZ-3.3-R7 IC REG LINEAR 3.3V 500MA 8LFCSP
ADM7170ACPZ-5.0-R7 IC REG LINEAR 5V 500MA 8LFCSP
ADM7171ACPZ-R7 IC REG LIN POS ADJ 1A 8LFCSP
ADM7171ACPZ-1.8-R7 IC REG LINEAR 1.8V 1A 8LFCSP
ADM7171ACPZ-3.3-R7 IC REG LINEAR 3.3V 1A 8LFCSP
ADM7171ACPZ-5.0-R7 IC REG LINEAR 5V 1A 8LFCSP
ADM7172ACPZ-5.0-R7 IC REG LINEAR 5V 2A 8LFCSP
ADM7172ACPZ-1.8-R7 IC REG LINEAR 1.8V 2A 8LFCSP
ADM7172ACPZ-R7 IC REG LIN POS ADJ 2A 8LFCSP
ADM7172ACPZ-2.5-R7 IC REG LINEAR 2.5V 2A 8LFCSP
ADM7154ACPZ-1.8-R7 IC REG LINEAR 1.8V 600MA 8LFCSP
ADM7154ACPZ-3.3-R7 IC REG LINEAR 3.3V 600MA 8LFCSP
ADM7155ACPZ-04-R7 IC REG LIN POS ADJ 600MA 8LFCSP
ADM7170ACPZ-3.0-R7 IC REG LINEAR 3V 500MA 8LFCSP
ADM7172ACPZ-4.2-R7 IC REG LINEAR 4.2V 2A 8LFCSP
ADM7172ACPZ-1.3-R7 IC REG LINEAR 1.3V 2A 8LFCSP
ADM7155ACPZ-03-R7 IC REG LIN POS ADJ 600MA 8LFCSP
ADM7170ACPZ-4.2-R7 IC REG LINEAR 4.2V 500MA 8LFCSP
ADM7170ACPZ-1.3-R7 IC REG LINEAR 1.3V 500MA 8LFCSP
ADM7170ACPZ-2.5-R7 IC REG LINEAR 2.5V 500MA 8LFCSP
ADM7171ACPZ-4.2-R7 IC REG LINEAR 4.2V 1A 8LFCSP
ADM7171ACPZ-2.5-R7 IC REG LINEAR 2.5V 1A 8LFCSP
ADM7172ACPZ-3.0-R7 IC REG LINEAR 3V 2A 8LFCSP
ADM7154ACPZ-3.0-R7 IC REG LINEAR 3V 600MA 8LFCSP
ADM7154ACPZ-1.2-R7 IC REG LINEAR 1.2V 600MA 8LFCSP
ADM7154ACPZ-2.8-R7 IC REG LINEAR 2.8V 600MA 8LFCSP
ADM7155ACPZ-01-R7 IC REG LIN POS ADJ 600MA 8LFCSP
ADM7154ACPZ-2.5-R7 IC REG LINEAR 2.5V 600MA 8LFCSP
ADM7155ACPZ-02-R7 IC REG LIN POS ADJ 600MA 8LFCSP
ADM7170ACPZ-1.8-R7 IC REG LINEAR 1.8V 500MA 8LFCSP
ADM7172ACPZ-3.3-R7 IC REG LINEAR 3.3V 2A 8LFCSP
ADM7171ACPZ-3.0-R7 IC REG LINEAR 3V 1A 8LFCSP
ADM7171ACPZ-1.3-R7 IC REG LINEAR 1.3V 1A 8LFCSP
메시지를 남겨주세요
Part Number Description
제품 설명

제품 세부 정보

일반 설명

ADM7170은 CMOS, 낮은 탈락 선형 조절기 (LDO) 로 2.3V에서 6.5V까지 작동하며 최대 500mA의 출력 전류를 제공합니다.이 높은 출력 전류 LDO는 6V에서 1V까지 작동하는 고성능 아날로그 및 혼합 신호 회로를 조절하는 데 이상적입니다..2 V 레일. 첨단 독점 아키텍처를 사용하여 장치는 높은 전원 공급 거부와 낮은 소음을 제공하며 단지 작은 4으로 우수한 라인 및 부하 일시 반응을 달성합니다.7μF 세라믹 출력 콘덴시터부하 일시 반응은 일반적으로 1 mA에서 500 mA 부하 단계에 1.5 μs입니다.
ADM7170은 17개의 고정 출력 전압 옵션으로 제공됩니다. 다음 전압은 1.3 V, 1.8 V, 2.5 V, 3.0 V, 3.3 V, 4.2 V 및 5.0 V에서 사용할 수 있습니다.특별 주문에 의해 사용할 수있는 추가 전압은: 1.5 V, 1.85 V, 2.0 V, 2.2 V, 2.7 V, 2.75 V, 2.8 V, 2.85 V, 3.8 V 및 4.6 V. 또한 1에서 1까지의 출력 전압을 허용하는 조정 가능한 버전이 제공됩니다.2V ~ VIN − VDO 외부 피드백 분할 장치.
입력 전류는 소프트 스타트 핀을 통해 시작 시간을 조절하여 제어 할 수 있습니다. 1 nF 소프트 스타트 콘덴서와 일반적인 시작 시간은 약 1.0 ms입니다.
ADM7170 조절기 출력 소음은 출력 전압에 관계없이 5 μV rms입니다. ADM7170은 8 리드, 3 mm × 3 mm LFCSP로 제공됩니다.하지만 또한 작은 공간에서 최대 500mA의 출력 전류를 필요로 하는 애플리케이션에 대한 우수한 열 성능을 제공합니다., 낮은 프로필 발자국.

특징

입력 전압 범위: 2.3V ~ 6.5V
최대 부하 전류: 500 mA
낮은 소음: 출력 전압에 관계없이 5 μV rms
100 Hz에서 100 kHz
빠른 일시 반응: 1 mA에서 500 mA 로드 단계에 1.5 μs
100kHz에서 60dB PSRR
낮은 출력 전압: 500 mA 부하에서 42 mV, VOUT = 3 V
초기 정확도: ±0.75%
선, 부하 및 온도에서의 정확도: ±1.25%
비동기 전류, IGND = 0.7 mA 무부하 상태
낮은 종료 전류: VIN = 5 V에서 0.25 μA
작은 4.7 μF 세라믹 출력 콘덴시터로 안정적입니다.
정정 및 고정 출력 전압 옵션: 1.2V ~ 5.0V
1.2V에서 VIN − VDO까지 조절 가능한 출력
정밀화 가능
조절 가능한 부드러운 시작
8개 납, 3mm × 3mm LFCSP 패키지
ADIsimPower 도구가 지원합니다.

응용 프로그램

소음에 민감한 애플리케이션에 대한 규정: ADC 및 DAC
회로, 정밀 증폭기, PLL/VCO 및 클럭 IC
통신 및 인프라
의료 및 건강 관리
산업 및 기기

사양

속성 속성 값
제조업자 아날로그 장치
제품 분류 선형 전압 조절기
시리즈 ADM7170
제품 CMOS LDO 조절기
종류 초저소음 고 PSRR 빠른 일시 반응
포장 대체 포장
장착 방식 SMD/SMT
패키지 케이스 8-WFDFN 노출 패드, CSP
작동 온도 -40°C ~ 125°C
장착형 표면 마운트
출력 타입 조정 가능
공급자 제품 패키지 8-LFCSP-WD (3x3)
전압 입력 2.3V ~ 6.5V
출력 수 1 출력
전류 출력 500mA
전압 출력 1.2V ~ 6.458V
규제자 토폴로지 긍정적으로 조절할 수 있습니다
전압 감소 전형 0.042V @ 500mA
규제기관의 수 1 조절기
전류 제한 분 700mA
최대 작동 온도 + 125C
작동 온도 범위 - 40C
출력 전압 어드
가동 공급 전류 3mA
입력 전압-MAX 6.5V
출력 전류 500mA
입력전압-MIN 2.3V
부하 조절 0. 1 % / A
전압 조절 정확도 1.2V
패키지 케이스 LFCSP-8
이브 입력 편향 전류 1 nA
전압 절단 42mV
분사전압 최대 70mV
라인 규정 0.1 %/V
전원 공급 리플 거부 (PSRR) 60 dB
출력 전압 범위 1.2V ~ 6.458V

설명

선형 전압 조절기 IC 긍정적 조절 1 출력 1.2 V ~ 6.458 V 500mA 8-LFCSP-WD (3x3)
LDO 조절기 Pos 1.2V ~ 5V 0.5A 8-핀 LFCSP EP T/R
LDO 전압 조절기 CMOS LDO 6.5V 500mA
