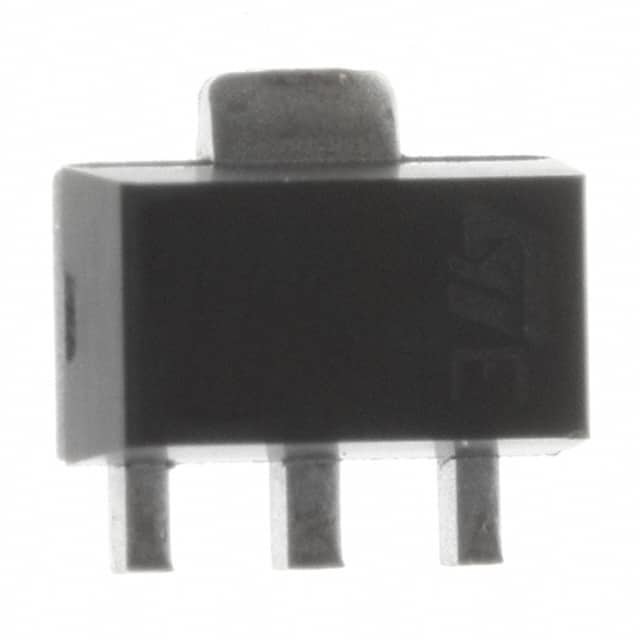

L78L05ACUTR IC REG LINEAR 5V 100MA SOT89-3 STM이크로전자

무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x출력 구성 | 긍정적으로 | 출력 유형 | 고정됩니다 |
---|---|---|---|
규제기관의 수 | 1 | 전압 - 입력 (최대) | 30V |
전압 - 출력 (분 / 고정) | 5V | 전압 - 출력 (최대) | - |
전압 절감 (최대) | - | 전류 - 출력 | 100mA |
전류 - 조용 (Iq) | 5.5mA | 전류 - 공급 (최대) | 6mA |
PSRR | 49dB (120Hz) | 제어 기능 | - |
보호 기능 | 단락 회로, 기온 위에서, 해류를 뛰어넘습니다 | 작동 온도 | 0' C ~ 125' C |
장착형 | 표면 마운트 | 패키지 / 케이스 | TO-243AA |
공급자의 장치 패키지 | SOT-89-3 |
Part Number | Description | |
---|---|---|
L78L05ACUTR | IC REG LINEAR 5V 100MA SOT89-3 | |
L78L05ABUTR | IC REG LINEAR 5V 100MA SOT89-3 | |
L78L33ACUTR | IC REG LINEAR 3.3V 100MA SOT89-3 | |
L78L12ACUTR | IC REG LINEAR 12V 100MA SOT89-3 | |
L78L33ABUTR | IC REG LINEAR 3.3V 100MA SOT89-3 | |
L78L08ABUTR | IC REG LINEAR 8V 100MA SOT89-3 | |
L79L05ABUTR | IC REG LINEAR -5V 100MA SOT89-3 | |
L79L15ACUTR | IC REG LINEAR -15V 100MA SOT89-3 | |
L79L05ACUTR | IC REG LINEAR -5V 100MA SOT89-3 | |
L79L12ACUTR | IC REG LINEAR -12V 100MA SOT89-3 | |
L78L06ABUTR | IC REG LINEAR 6V 100MA SOT89-3 | |
L78L18ACUTR | IC REG LINEAR 18V 100MA SOT89-3 | |
L78L10ACUTR | IC REG LINEAR 10V 100MA SOT89-3 | |
L78L08ACUTR | IC REG LINEAR 8V 100MA SOT89-3 | |
L78L09ACUTR | IC REG LINEAR 9V 100MA SOT89-3 | |
L78L06ACUTR | IC REG LINEAR 6V 100MA SOT89-3 | |
L78L15ACUTR | IC REG LINEAR 15V 100MA SOT89-3 | |
L78L09ABUTR | IC REG LINEAR 9V 100MA SOT89-3 | |
L78L15ABUTR | IC REG LINEAR 15V 100MA SOT89-3 | |
L78L12ABUTR | IC REG LINEAR 12V 100MA SOT89-3 | |
LD2981CU50TR | IC REG LINEAR 5V 100MA SOT89-3 | |
LD2981ABU33TR | IC REG LINEAR 3.3V 100MA SOT89-3 | |
LD2981ABU50TR | IC REG LINEAR 5V 100MA SOT89-3 | |
LD2981CU33TR | IC REG LINEAR 3.3V 100MA SOT89-3 | |
L78L24ACUTR | IC REG LINEAR 24V 100MA SOT89-3 | |
LD2981ABU18TR | IC REG LDO 1.8V 0.1A SOT-89 | |
LD2980CU18TR | IC REG LINEAR 1.8V 50MA SOT89-3 | |
LD2980CU50TR | IC REG LINEAR 5V 50MA SOT89-3 | |
L78L24ABUTR | IC REG LINEAR 24V 100MA SOT89-3 | |
L79L06ABUTR | IC REG LINEAR -6V 100MA SOT89-3 | |
LD2981CU18TR | IC REG LINEAR 1.8V 100MA SOT89-3 | |
L79L06ACUTR | IC REG LINEAR -6V 100MA SOT89-3 | |
L79L09ACUTR | IC REG LINEAR -9V 100MA SOT89-3 | |
LD2980ABU33TR | IC REG LINEAR 3.3V 50MA SOT89-3 |
제품 세부 정보
L78L05ACUTR 설명
이 세 단말의 긍정적인 조절기는 내부 전류 제한과 열 차단을 사용해서 기본적으로 파괴되지 않습니다.최대 100mA 출력 전류를 공급할 수 있습니다.. It is intended as fixed voltage regulator in a wide range of applications including local or on-card regulation for elimination of noise and distribution problems associated with single-point regulation또한, 그것은 높은 전류 전압 조절기를 만들기 위해 전력 패스 요소와 함께 사용할 수 있습니다.
L78L05ACUTR 특징
용접 탭
진공 뚜??
엠보스 테이프 포장재
100mA 이하의 출력 전류
열 과부하 보호
단전 보호
L78L05ACUTR 신청서
전력 관리
사양
속성 | 속성 값 |
---|---|
제조업자 | STM이크로전자 |
제품 분류 | 선형 전압 조절기 |
시리즈 | L78L05AC |
포장 | 대체 포장 |
단위 무게 | 00.004603 온스 |
장착 방식 | SMD/SMT |
패키지 케이스 | TO-243AA |
작동 온도 | 0°C ~ 125°C |
장착형 | 표면 마운트 |
출력 타입 | 고정 |
공급자 제품 패키지 | SOT-89-3 |
전압 입력 | 30V까지 |
출력 수 | 1 출력 |
전류 출력 | 100mA |
전압 출력 | 5V |
규제자 토폴로지 | 양성 고정 |
전압 감소 전형 | 1.7V @ 40mA |
규제기관의 수 | 1 조절기 |
전류 제한 분 | - |
최대 작동 온도 | + 150C |
작동 온도 범위 | 0 C |
극성 | 긍정적으로 |
출력 전압 | 5V |
입력 전압-MAX | 30V |
출력 전류 | 100mA |
입력전압-MIN | 7V |
부하 조절 | 60mV |
패키지 케이스 | SOT-89 |
라인 규정 | 150mV |
전원 공급 리플 거부 (PSRR) | 49 dB |
기능적 호환성 부품
양식, 패키지, 기능적 호환성 부품
제조자 부분# | 설명 | 제조업자 | 비교 |
MC78L05ACHX 전력 회로 |
3-터미널 0.1A 양전압 조절기, 4000-REEL | ON 반도체 | L78L05ACUTR 대 MC78L05ACHX |
L78L05ACD13TR 전력 회로 |
0.1A 양전압 조절기 | STM이크로전자 | L78L05ACUTR 대 L78L05ACD13TR |
LM78L05ACM/NOPB 전력 회로 |
100mA 고정 출력 선형 조절기 8-SOIC 0 ~ 125 | 텍사스 인스트루먼트 | L78L05ACUTR 대 LM78L05ACM/NOPB |
LM78L05ACZ 전력 회로 |
3-터미널 0.1A 양전압 조절기, 10000-BLKBG | ON 반도체 | L78L05ACUTR 대 LM78L05ACZ |
L78L05ACZ 전력 회로 |
0.1A 양전압 조절기 | STM이크로전자 | L78L05ACUTR 대 L78L05ACZ |
L78L05ABUTR 전력 회로 |
0.1A 양전압 조절기 | STM이크로전자 | L78L05ACUTR 대 L78L05ABUTR |
L78L05ABD13TR 전력 회로 |
0.1A 양전압 조절기 | STM이크로전자 | L78L05ACUTR 대 L78L05ABD13TR |
MC78L05ACDR2G 전력 회로 |
선형 전압 조절기, 100 mA, 5 ~ 24 V, 긍정적 인 전압: 5.0 V; TJ = 0 °C ~ + 125 °C, SOIC-8 좁은 몸체, 2500-REEL | ON 반도체 | L78L05ACUTR 대 MC78L05ACDR2G |
LM78L05ACMX/NOPB 전력 회로 |
100mA 고정 출력 선형 조절기 8-SOIC 0 ~ 125 | 텍사스 인스트루먼트 | L78L05ACUTR 대 LM78L05ACMX/NOPB |
MC78L05ABDR2G 전력 회로 |
선형 전압 조절기, 100 mA, 5 ~ 24 V, 긍정적 인 전압: 5.0 V; TJ = -40 °C ~ + 125 °C, SOIC-8 좁은 몸체, 2500-REEL | ON 반도체 | L78L05ACUTR 대 MC78L05ABDR2G |
