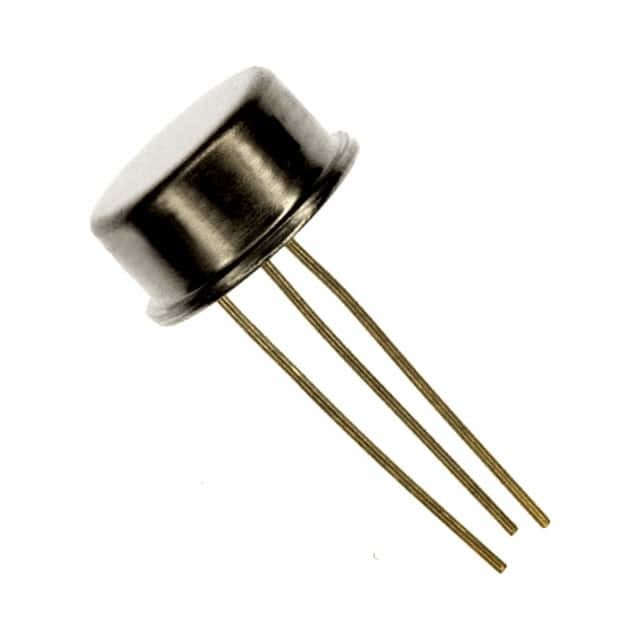

LM117H IC REG LINEAR POS ADJ 1.5A TO3 텍사스 인스트루먼트

무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
출력 구성 | 긍정 | 출력 유형 | 조정할 수 있습니다 |
---|---|---|---|
레귤레이터 수 | 1 | 전압 - 입력 (맥스) | 40V |
전압 - 출력 (Min/Fixed) | 1.25V | 전압 - 출력 (맥스) | 37V |
전압 강하(최대) | - | 경향 - 출력 | 1.5A |
경향 - 정지하 (Iq) | 5 마 | 경향 - 공급 (맥스) | - |
PSRR | 80dB ~ 65dB (120Hz) | 제어기능 | - |
보호 특징 | 단락 회로, 기온 위에서, 해류를 뛰어넘습니다 | 작동 온도 | -55' C ~ 150' C (TJ) |
장착형 | 구멍을 통해 | 패키지 / 케이스 | TO-39-3 금속인 TO-205AD가 할 수 있습니다 |
공급자의 장치 패키지 | TO-3 |
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
Part Number | Description | |
---|---|---|
LM117H | IC REG LINEAR POS ADJ 1.5A TO3 | |
LM317H/NOPB | IC REG LINEAR POS ADJ 1.5A TO3 | |
LM109H | IC REG LINEAR 5.05V 200MA TO39-3 | |
LM137H/NOPB | IC REG LIN NEG ADJ 1.5A TO3 | |
LM137H | IC REG LIN NEG ADJ 1.5A TO3 | |
LM120H-5.0 | IC REG LINEAR -5V 1.5A TO39-3 | |
LM120H-12 | IC REG LINEAR -12V 200MA TO39-3 | |
LM120H-15 | IC REG LINEAR -15V 200MA TO39-3 | |
LM140LAH-12 | IC REG LINEAR 12V 100MA TO39-3 | |
LM140LAH-5.0/NOPB | IC REG LINEAR 5V 100MA TO39-3 | |
LM140LAH-15 | IC REG LINEAR 15V 100MA TO39-3 | |
LM140LAH-5.0 | IC REG LINEAR 5V 100MA TO39-3 | |
LM140LAH-12/NOPB | IC REG LINEAR 12V 100MA TO39-3 | |
LM309H/NOPB | IC REG LINEAR 5.05V 1A TO39-3 | |
LM109H/NOPB | IC REG LINEAR 5.05V 200MA TO39-3 | |
LM337H/NOPB | IC REG LIN NEG ADJ 500MA TO3 | |
LM317H | IC REG LINEAR POS ADJ 1.5A TO3 | |
LM309H | IC REG LINEAR 5.05V 1A TO39-3 | |
LM317HVH/NOPB | IC REG LINEAR POS ADJ 1.5A TO3 | |
LM117HVH/NOPB | IC REG LINEAR POS ADJ 1.5A TO3 | |
LM117H/NOPB | IC REG LINEAR POS ADJ 1.5A TO3 | |
LM78M05CH/NOPB | IC REG LINEAR 5V 500MA TO39-3 | |
LM117HVH | IC REG LINEAR POS ADJ 1.5A TO3 | |
LM78M05CH | IC REG LINEAR 5V 500MA TO39-3 | |
LM317AH/NOPB | IC REG LINEAR POS ADJ 1.5A TO3 | |
LM337H | IC REG LIN NEG ADJ 500MA TO3 | |
LM140LAH-15/NOPB | IC REG LINEAR 15V 100MA TO39-3 | |
LM317AH | IC REG LINEAR POS ADJ 1.5A TO3 | |
LM317HVH | IC REG LINEAR POS ADJ 1.5A TO3 | |
LM120H-5.0/NOPB | IC REG LINEAR -5V 1.5A TO39-3 | |
LM120H-12/NOPB | IC REG LINEAR -12V 200MA TO39-3 | |
LM120H-15/NOPB | IC REG LINEAR -15V 200MA TO39-3 | |
LM337HVH/NOPB | IC REG LIN NEG ADJ 500MA TO3 | |
LM320H-5.0 | IC REG LINEAR -5V 500MA TO39-3 | |
LM340LAH-12/NOPB | IC REG LINEAR 12V 100MA TO39-3 | |
LM340LAH-5.0/NOPB | IC REG LINEAR 5V 100MA TO39-3 | |
LM78M12CH/NOPB | IC REG LINEAR 12V 500MA TO39-3 | |
LM78M15CH/NOPB | IC REG LINEAR 15V 500MA TO39-3 |
제품 설명
제품 세부 정보
설명:LM117H 텍사스 인스트루먼트 통합 회로 (IC) 선형 전압 조절기는 4.2V에서 40V의 입력 전압 범위와 1의 출력 전압 범위의 종료 조절기 시리즈입니다.2V ~ 37V최대 출력 전류는 500mA이며 기준 전압은 1.25V입니다. 작동 온도 범위는 -55°C ~ 125°C이며 장착 방식은 구멍을 통해 있습니다.
LM117H의 특징은 넓은 입력 전압 범위, 낮은 탈락 전압, 낮은 휴식 전류 및 낮은 출력 노이즈입니다.또한 폭 넓은 온도 범위를 가지고 있으며 다양한 패키지로 제공됩니다..
LM117H는 배터리 가동 시스템, 자동차 시스템 및 휴대용 전자제품 등 다양한 응용 분야에 적합합니다. 전원 공급 장치의 전압을 조절하는 데 사용할 수 있습니다.DC-DC 변환기또한 의료 및 산업 장비에 사용할 수 있습니다.
LM117H의 특징은 넓은 입력 전압 범위, 낮은 탈락 전압, 낮은 휴식 전류 및 낮은 출력 노이즈입니다.또한 폭 넓은 온도 범위를 가지고 있으며 다양한 패키지로 제공됩니다..
LM117H는 배터리 가동 시스템, 자동차 시스템 및 휴대용 전자제품 등 다양한 응용 분야에 적합합니다. 전원 공급 장치의 전압을 조절하는 데 사용할 수 있습니다.DC-DC 변환기또한 의료 및 산업 장비에 사용할 수 있습니다.
사양
속성 | 속성 값 |
---|---|
제조업자 | 텍사스 인스트루먼트 |
제품 분류 | 선형 전압 조절기 |
시리즈 | LM117 |
제품 | 종료 규제 기관 |
종류 | 3 터미널 조절 조절 장치 |
포장 | 튜브 |
장착 방식 | 구멍을 통해 |
패키지 케이스 | TO-205AD, TO-39-3 금속 캔 |
작동 온도 | -55°C ~ 125°C |
장착형 | 구멍을 통해 |
출력 타입 | 조정 가능 |
공급자 제품 패키지 | TO-3 |
전압 입력 | 42V ~ 40V |
출력 수 | 1 출력 |
전류 출력 | 500mA |
전압 출력 | 1.25V ~ 37V |
규제자 토폴로지 | 긍정적으로 조절할 수 있습니다 |
전압 감소 전형 | - |
규제기관의 수 | 1 조절기 |
전류 제한 분 | - |
Pd-전력 분산 | 내부 제한 |
최대 작동 온도 | + 150C |
작동 온도 범위 | - 55C |
극성 | 긍정적으로 |
출력 전압 | 1.2V ~ 37V |
입력 전압-MAX | 40V |
출력 전류 | 500mA |
입력전압-MIN | 4.2V |
부하 조절 | 00.3 % |
패키지 케이스 | TO-39 |
기준 전압 | 1.25V |
라인 규정 | 0.02 %/V |
전원 공급 리플 거부 (PSRR) | 80 dB |
기능적 호환성 부품
양식, 패키지, 기능적 호환성 부품
제조자 부분# | 설명 | 제조업자 | 비교 |
LM317K 전력 회로 |
조절 가능한 양성 표준 조절기, 1.25V 최소, 40V 최대, MBFM2, TO-3, 2 PIN | TT 전자 저항 | LM117H 대 LM317K |
LM117K 전력 회로 |
1.2 V-37V 조절 가능한 양성 조절기, MBFM3, 금속 캔, TO-3, 2 PIN | 로체스터 전자제품 LLC | LM117H 대 LM117K |
LM317H 전력 회로 |
1.5A 조절 가능한 출력 선형 조절기 3-TO 0 ~ 0 | 텍사스 인스트루먼트 | LM117H 대 LM317H |
LM317MTG 전력 회로 |
선형 전압 조절기, 500mA, 높은 PSRR, 조절 가능, 긍정적 인 전압: 4%; TJ = 0 °C ~ 125 °C, TO-220, 단일 가이, 3-LEAD, 50-TUBE | ON 반도체 | LM117H 대 LM317MTG |
LM317AHVT 전력 회로 |
선형 전압 조절기, 긍정적, 조절 가능한 출력, 1.5 A (60V), 1000-TUBE | ON 반도체 | LM117H 대 LM317AHVT |
LM317H/NOPB 전력 회로 |
1.5A 조절 가능한 출력 선형 조절기 3-TO 0 ~ 0 | 텍사스 인스트루먼트 | LM117H 대 LM317H/NOPB |
LM317HVT/NOPB 전력 회로 |
60V 입력, 1.5A 조절 가능한 출력 선형 조절기 3-TO-220 0 ~ 125 | 텍사스 인스트루먼트 | LM117H 대 LM317HVT/NOPB |
LM117HVH 전력 회로 |
확장 온도 1.5A 조절 가능한 출력 전압 조절기 / LDO 3-TO -55 ~ 125 | 텍사스 인스트루먼트 | LM117H 대 LM117HVH |
LM117H/NOPB 전력 회로 |
확장 온도 1.5A 단회로 보호 장치가있는 조절 가능한 선형 조절기 3-TO -55 ~ 150 | 텍사스 인스트루먼트 | LM117H 대 LM117H/NOPB |
LM117HVH/NOPB 전력 회로 |
확장 온도 1.5A 조절 가능한 출력 전압 조절기 / LDO 3-TO -55 ~ 125 | 텍사스 인스트루먼트 | LM117H 대 LM117HVH/NOPB |
설명
선형 전압 조절기 IC 긍정적 조절 1 출력 1.25 V ~ 37 V 500mA TO-3
표준 조절기 포스 1.25V ~ 40V 0.5A 3-핀 TO-39
선형 전압 조절기 Vtg 비교기
