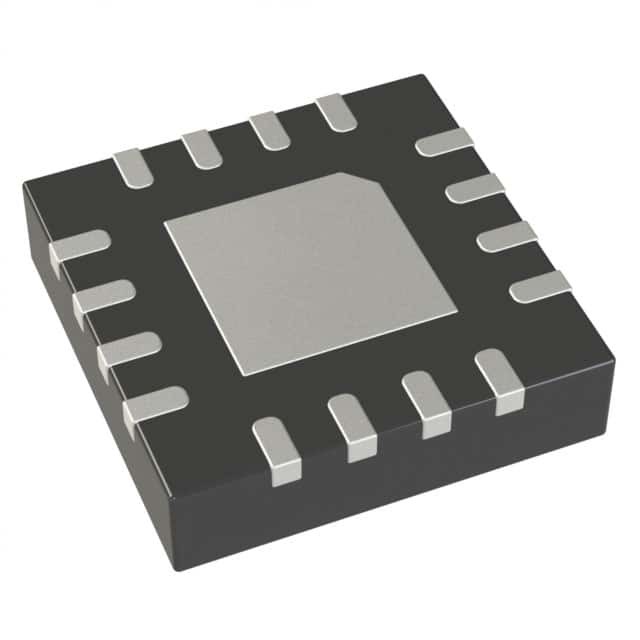

ADP1762ACPZ-R7 IC REG LINEAR POS ADJ 2A 16LFCSP 아날로그 디바이스 인크

브랜드 이름 Analog Devices Inc.
모델 번호 ADP1762ACPZ-R7
최소 주문 수량 1
가격 Based on current price
포장 세부 사항 정전기 방지용 가방 & 카드보드 박스
배달 시간 3-5 작업 일수
지불 조건 전신환
공급 능력 주식에서

무료샘플과 쿠폰을 위해 나와 연락하세요.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
출력 구성 긍정 출력 유형 조정할 수 있습니다
레귤레이터 수 1 전압 - 입력 (맥스) 1.98V
전압 - 출력 (Min/Fixed) 0.5V 전압 - 출력 (맥스) 1.5V
전압 강하(최대) 0.095V @ 2A 경향 - 출력 2A
경향 - 정지하 (Iq) 8 마 경향 - 공급 (맥스) 14 마
PSRR 63dB ~ 34dB (10kHz ~ 1MHz) 제어기능 활성화, 전력 양호, 소프트 스타트
보호 특징 전류 제한, 열 과부하 작동 온도 -40' C ~ 125' C (TJ)
장착형 표면 마운트 패키지 / 케이스 16-WFQFN 노출형 패드, CSP
공급자의 장치 패키지 16-lfcsp (3x3)
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
Part Number Description
ADP1762ACPZ-R7 IC REG LINEAR POS ADJ 2A 16LFCSP
ADP1763ACPZ-1.0-R7 IC REG LINEAR 1V 3A 16LFCSP
ADP1763ACPZ-1.3-R7 IC REG LINEAR 1.3V 3A 16LFCSP
ADP1761ACPZ0.95-R7 IC REG LINEAR 0.95V 1A 16LFCSP
ADP1762ACPZ-1.0-R7 IC REG LINEAR 1V 2A 16LFCSP
ADP1763WACPZ-1.0-R7 3ALOWVIN, VERYLOW DO LOW NOISE,H
ADP1763WACPZ1.25-R7 3ALOWVIN, VERYLOW DO LOW NOISE,H
ADP1763WACPZ-1.5-R7 3ALOWVIN, VERYLOW DO LOW NOISE,H
ADP1763WACPZ-1.1-R7 3ALOWVIN, VERYLOW DO LOW NOISE,H
ADP1763WACPZ-1.3-R7 3ALOWVIN, VERYLOW DO LOW NOISE,H
ADP1763WACPZ-1.2-R7 3ALOWVIN, VERYLOW DO LOW NOISE,H
ADP1763WACPZ-0.9-R7 3ALOWVIN, VERYLOW DO LOW NOISE,H
ADP1763WACPZ0.95-R7 3ALOWVIN, VERYLOW DO LOW NOISE,H
ADP1763ACPZ-1.5-R7 IC REG LINEAR 1.5V 3A 16LFCSP
ADP1761WACPZ-R7 ULP PMU FOR PORTABLE SP02 & ECG
ADP1762WACPZ-1.0-R7 2ALOWVIN, VERYLOW DO LOW NOISE,H
ADP1761ACPZ-R7 IC REG LINEAR POS ADJ 1A 16LFCSP
ADP1761ACPZ-1.3-R7 IC REG LINEAR 1.3V 1A 16LFCSP
ADP1761ACPZ-1.1-R7 IC REG LINEAR 1.1V 1A 16LFCSP
ADP1761ACPZ-1.2-R7 IC REG LINEAR 1.2V 1A 16LFCSP
ADP1763ACPZ-1.1-R7 IC REG LINEAR 1.1V 3A 16LFCSP
ADP1763ACPZ-R7 IC REG LINEAR POS ADJ 3A 16LFCSP
ADP1763ACPZ0.95-R7 IC REG LINEAR 0.95V 3A 16LFCSP
ADP1763ACPZ-1.2-R7 IC REG LINEAR 1.2V 3A 16LFCSP
ADP1763ACPZ-0.9-R7 IC REG LINEAR 0.9V 3A 16LFCSP
ADP1762ACPZ-1.2-R7 IC REG LINEAR 1.2V 2A 16LFCSP
ADP1762ACPZ-1.3-R7 IC REG LINEAR 1.3V 2A 16LFCSP
ADP1763WACPZ-R7 3ALOWVIN, VERYLOW DO LOW NOISE,H
ADP1761ACPZ-1.0-R7 IC REG LINEAR 1V 1A 16LFCSP
ADP1763ACPZ1.25-R7 IC REG LINEAR 1.25V 3A 16LFCSP
ADP1761ACPZ-0.9-R7 IC REG LINEAR 0.9V 1A 16LFCSP
ADP1761ACPZ1.25-R7 IC REG LINEAR 1.25V 1A 16LFCSP
ADP1761ACPZ-1.5-R7 IC REG LINEAR 1.5V 1A 16LFCSP
ADP1762ACPZ0.95-R7 IC REG LINEAR 0.95V 2A 16LFCSP
ADP1762ACPZ-0.9-R7 IC REG LINEAR 0.9V 2A 16LFCSP
ADP1762ACPZ-1.1-R7 IC REG LINEAR 1.1V 2A 16LFCSP
ADP1762ACPZ1.25-R7 IC REG LINEAR 1.25V 2A 16LFCSP
ADP1762ACPZ-1.5-R7 IC REG LINEAR 1.5V 2A 16LFCSP
메시지를 남겨주세요
Part Number Description
제품 설명

제품 세부 정보

ADP1762ACPZ-R7은 정렬 가능한 출력 전압을 가진 CMOS 선형 전압 조절기이다. -40°C에서 +125°C까지 광범위한 작동 온도 범위와 최대 1.98V의 입력 전압 범위가 있습니다.그것은 39dB의 전원 공급 물결 거부 (PSRR) 와 1의 전압 조절 정확도를 가지고 있습니다.. 5% 장치는 16-WFQFN 노출 패드와 16-LFCSP (3x3) 패키지에 포장됩니다.
ADP1762ACPZ-R7는 휴대용 및 배터리 전동 장치, 자동차 시스템 및 산업 및 소비자 전자제품 등 광범위한 응용 분야에 적합합니다.그것은 마이크로 컨트롤러에 대한 조절 출력 전압을 제공하기 위해 사용될 수 있습니다, FPGAs, ASIC 및 기타 디지털 및 아날로그 회로. 또한 증폭기, ADC 및 DAC와 같은 소음 낮은 아날로그 회로에 전원을 공급하는 데 적합합니다.

사양

속성 속성 값
제조업자 아날로그 장치
제품 분류 선형 전압 조절기
시리즈 -
제품 LDO 조절기
종류 CMOS 선형 조절기
포장 대체 포장
장착 방식 SMD/SMT
패키지 케이스 16-WFQFN 노출 패드
작동 온도 -40°C ~ 125°C
장착형 표면 마운트
출력 타입 조정 가능
공급자 제품 패키지 16-LFCSP (3x3)
전압 입력 1.1V ~ 1.98V
출력 수 1 출력
전류 출력 2A
전압 출력 0.5V ~ 1.5V
규제자 토폴로지 긍정적으로 조절할 수 있습니다
전압 감소 전형 0.062V @ 2A
규제기관의 수 1 조절기
전류 제한 분 2.2A
최대 작동 온도 + 125C
작동 온도 범위 - 40C
출력 전압 어드
가동 공급 전류 9.4mA
입력 전압-MAX 1.98V
출력 전류 2A
입력전압-MIN 1.1 V
부하 조절 0.15 %/A
전압 조절 정확도 1.5 %
패키지 케이스 LFCSP-16
전압 절단 62mV
분사전압 최대 95mV
라인 규정 0.15 %/V
전원 공급 리플 거부 (PSRR) 39 dB
출력 전압 범위 500mV에서 1.5V

설명

선형 전압 조절기 IC 긍정적 조절 1 출력 0.5 V ~ 1.5 V 2A 16-LFCSP-WQ (3x3)
LDO 조절기 Pos 0.5V ~ 1.5V 2A 16-Pin LFCSP EP T/R
LDO 전압 조절기 2ALowVin 매우Low DO 소음 낮고 PSSR 높다
