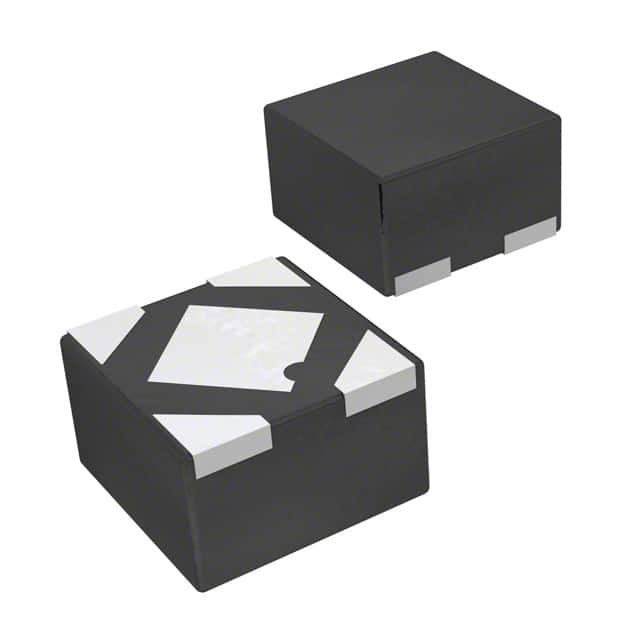

MIC5504-3.3YMT-TR IC REG LINEAR 3.3V 300MA 4TDFN 마이크로칩 기술

브랜드 이름 Microchip Technology
모델 번호 MIC5504-3.3YMT-TR
최소 주문 수량 1
가격 Based on current price
포장 세부 사항 정전기 방지용 가방 & 카드보드 박스
배달 시간 3-5 작업 일수
지불 조건 전신환
공급 능력 주식에서

무료샘플과 쿠폰을 위해 나와 연락하세요.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
출력 구성 긍정 출력 유형 고정됩니다
레귤레이터 수 1 전압 - 입력 (맥스) 5.5V
전압 - 출력 (Min/Fixed) 3.3V 전압 - 출력 (맥스) -
전압 강하(최대) 300mA에 있는 0.38V 경향 - 출력 300mA
경향 - 정지하 (Iq) 55 uA 경향 - 공급 (맥스) 65 uA
PSRR 60dB (1kHz) 제어기능 가능하게 하세요
보호 특징 온도 위에서, 해류를 뛰어넘으세요 작동 온도 -40' C ~ 125' C
장착형 표면 마운트 패키지 / 케이스 4-UDFN 노출된 패드
공급자의 장치 패키지 4-tdfn (1x1)
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
Part Number Description
MIC5504-3.3YMT-TR IC REG LINEAR 3.3V 300MA 4TDFN
MIC5504-1.8YMT-TR IC REG LINEAR 1.8V 300MA 4TDFN
MIC5504-3.3YMT-TZ IC REG LINEAR 3.3V 300MA 4TDFN
MIC5524-3.3YMT-TZ IC REG LINEAR 3.3V 500MA 4TDFN
MIC5504-2.2YMT-TR IC REG LINEAR 2.2V 300MA 4TDFN
MIC5501-3.0YMT-TZ IC REG LINEAR 3V 300MA 4TDFN
MIC5504-1.2YMT-TR IC REG LINEAR 1.2V 300MA 4TDFN
MIC5501-3.0YMT-TR IC REG LINEAR 3V 300MA 4TDFN
MIC5502-2.8YMT-TR IC REG LINEAR 2.8V 300MA 4TDFN
MIC5502-2.8YMT-TZ IC REG LINEAR 2.8V 300MA 4TDFN
MIC5503-1.8YMT-TR IC REG LINEAR 1.8V 300MA 4TDFN
MIC5503-1.8YMT-TZ IC REG LINEAR 1.8V 300MA 4TDFN
MIC5504-1.2YMT-TZ IC REG LINEAR 1.2V 300MA 4TDFN
MIC5504-1.8YMT-TZ IC REG LINEAR 1.8V 300MA 4TDFN
MIC5504-2.8YMT-TZ IC REG LINEAR 2.8V 300MA 4TDFN
MIC5504-3.0YMT-TZ IC REG LINEAR 3V 300MA 4TDFN
MIC5504-3.1YMT-TZ IC REG LINEAR 3.1V 300MA 4TDFN
MIC5504-2.2YMT-TZ IC REG LINEAR 2.2V 300MA 4TDFN
MIC5504-2.8YMT-TR IC REG LINEAR 2.8V 300MA 4TDFN
MIC5504-3.0YMT-TR IC REG LINEAR 3V 300MA 4TDFN
MIC5504-3.1YMT-TR IC REG LINEAR 3.1V 300MA 4TDFN
MIC5524-1.2YMT-TZ IC REG LINEAR 1.2V 500MA 4TDFN
MIC5524-1.8YMT-TZ IC REG LINEAR 1.8V 500MA 4TDFN
MIC5524-2.8YMT-TZ IC REG LINEAR 2.8V 500MA 4TDFN
MIC5524-3.0YMT-TZ IC REG LINEAR 3V 500MA 4TDFN
MIC5524-1.2YMT-T5 IC REG LINEAR 1.2V 500MA 4TDFN
MIC5524-1.8YMT-T5 IC REG LINEAR 1.8V 500MA 4TDFN
MIC5524-2.8YMT-T5 IC REG LINEAR 2.8V 500MA 4TDFN
MIC5524-3.0YMT-T5 IC REG LINEAR 3V 500MA 4TDFN
MIC5524-3.3YMT-T5 IC REG LINEAR 3.3V 500MA 4TDFN
MIC5501-3.0YMT-T5 IC REG LINEAR 3V 300MA 4TDFN
MIC5502-2.8YMT-T5 IC REG LINEAR 2.8V 300MA 4TDFN
MIC5503-1.8YMT-T5 IC REG LINEAR 1.8V 300MA 4TDFN
MIC5504-1.2YMT-T5 IC REG LINEAR 1.2V 300MA 4TDFN
MIC5504-1.8YMT-T5 IC REG LINEAR 1.8V 300MA 4TDFN
MIC5504-2.2YMT-T5 IC REG LINEAR 2.2V 300MA 4TDFN
MIC5504-2.8YMT-T5 IC REG LINEAR 2.8V 300MA 4TDFN
MIC5504-3.0YMT-T5 IC REG LINEAR 3V 300MA 4TDFN
MIC5504-3.1YMT-T5 IC REG LINEAR 3.1V 300MA 4TDFN
MIC5504-3.3YMT-T5 IC REG LINEAR 3.3V 300MA 4TDFN
MIC5504-1.0YMT-TR IC REG LINEAR 1.0V 300MA 4TDFN
메시지를 남겨주세요
Part Number Description
제품 설명

제품 세부 정보

[미크렐]

일반 설명

MIC5501/2/3/4는 일반용 휴대용 기기 전원을 공급하는 데 이상적인 고급 일반용 LDO입니다.MIC5501/2/3/4 제품군은 초소형 1mm × 1mm 패키지에 고성능 300mA LDO를 제공합니다MIC5502 및 MIC5504 LDO는 enable 핀이 낮을 때 활성화되는 출력에서 자동 방출 기능을 포함합니다.MIC5503 및 MIC5504는 활성화 핀을 떠있을 때 출력을 비활성화하는 활성화 핀에 내부 당기는 저항을 가지고 있습니다.이것은 프로세서 부팅 중에 제어 신호가 떠있는 응용 프로그램에 이상적입니다.

특징

입력 전압 범위: 2.5V ~ 5.5V
고정 출력 전압 1.0V에서 3.3V
• 300mA 보장된 출력 전류
높은 출력 정확도 (± 2%)
• 낮은 평면 전류: 38μA
• 1μF 세라믹 출력 콘덴서와 안정적
• 낮은 탈락 전압: 160mV @ 300mA
출력 배열 회로: MIC5502, MIC5504
• 내장 활성화 풀 다운: MIC5503, MIC5504
• 열 차단 및 전류 제한 보호
• 4개 선도 1.0mm × 1.0mm 얇은 DFN 패키지
• MIC5504 5핀 SOT23 패키지

신청서

• 스마트 폰
• DSC, GPS, PMP 및 PDA
• 의료기기
• 휴대용 전자 장비
• 5V 시스템

사양

속성 속성 값
제조업자 마이크로칩 기술
제품 분류 선형 전압 조절기
시리즈 -
포장 테이프 & 롤 (TR) 대체 포장
장착 방식 SMD/SMT
패키지 케이스 4-UDFN 노출 패드
작동 온도 -40°C ~ 125°C
장착형 표면 마운트
출력 타입 고정
공급자 제품 패키지 4-TDFN (1x1)
전압 입력 최대 5.5V
출력 수 1 출력
전류 출력 300mA
전압 출력 3.3V
규제자 토폴로지 양성 고정
전압 감소 전형 0.16V @ 300mA
규제기관의 수 1 조절기
전류 제한 분 400mA
최대 작동 온도 + 125C
작동 온도 범위 - 40C
출력 전압 3.3V
입력 전압-MAX 5.5V
출력 전류 300mA
입력전압-MIN 2.5V
부하 조절 40mV
부분-#-위명 MIC5504-3.3YMT TR
패키지 케이스 TDFN-4
분사전압 최대 160mV
라인 규정 0.3 %/V
전원 공급 리플 거부 (PSRR) 60 dB

설명

LDO 조절기 Pos 3.3V 0.3A 4-핀 TDFN EP T/R
LDO 전압 조절기 단일 300mA LDO
